Funkcje
- Odczyt i zapis obiektów IEC 61850 za pomocą poleceń Modbus
- Automatyczne mapowanie obiektów danych IEC 61850 na rejestry Modbus za pomocą narzędzia Utility
- Obsługa typów danych MMS: Boolean, Integer, Unsigned, Float, BIT_STRING, UTC_TIME
- Obsługa kodów funkcji Modbus 1, 2, 3, 4, 5, 6, 16
- Obsługa do 10 połączeń z serwerami IEC 61850
- Łącznie do 5000 punktów mapowania
- Obsługa publikacji i subskrypcji GOOSE
- Obsługa raportów IEC 61850
- Narzędzie Utility obsługuje import plików SCL (SCD/CID/ICD)
Wprowadzenie

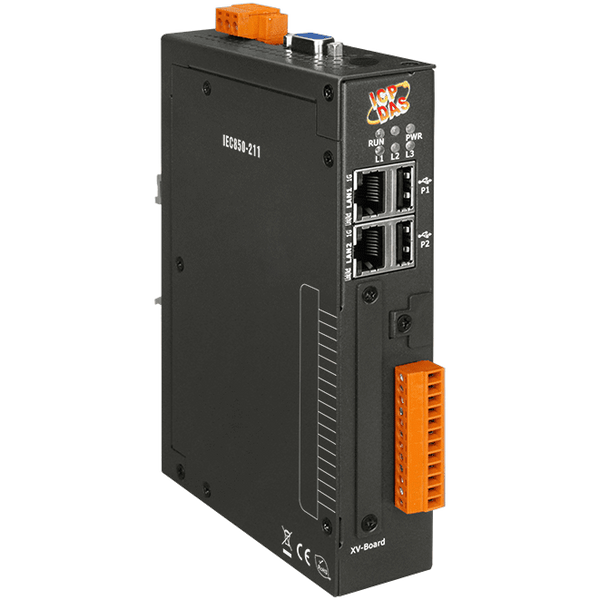

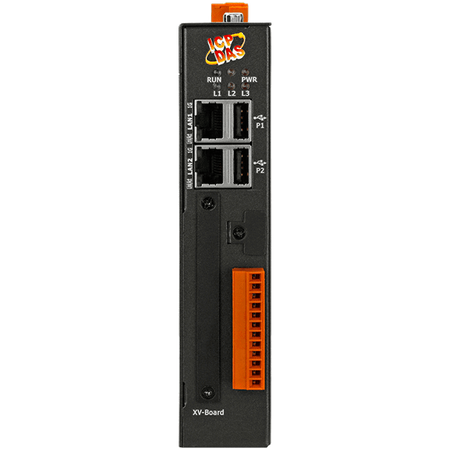

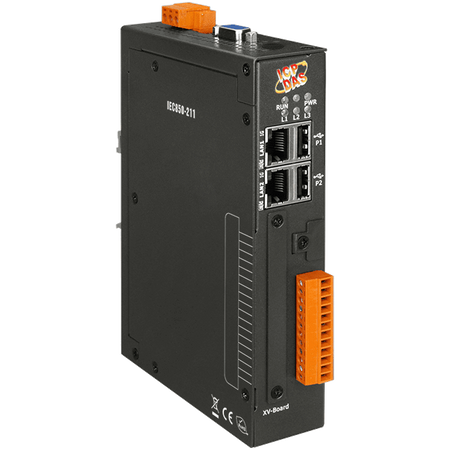

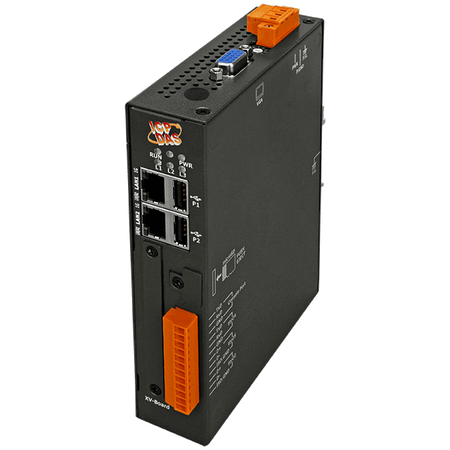

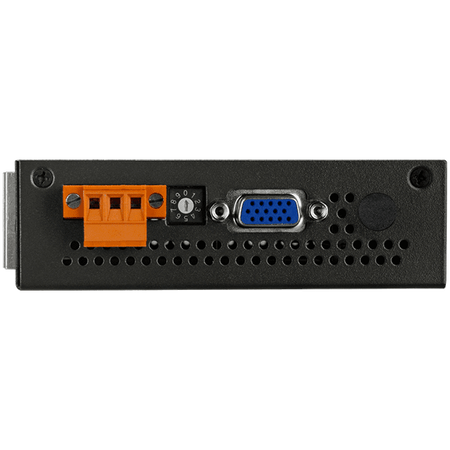

IEC850-211 to bramka komunikacyjna zapewniająca konwersję danych między klientem IEC 61850 a urządzeniem podrzędnym Modbus, umożliwiająca dostęp do urządzeń w sieci IEC 61850 oraz ich integrację z istniejącymi systemami Modbus. Jest szczególnie odpowiednia do zastosowań w automatyce stacji elektroenergetycznych i monitorowaniu zasilania. Bramka obsługuje różne typy danych MMS, w tym Boolean, Integer, Unsigned, Float, BIT_STRING i UTC_TIME, zapewniając integralność i spójność danych podczas konwersji. Ponadto obsługuje mechanizmy raportów IEC 61850 oraz publikacji/subskrypcji GOOSE, umożliwiając transmisję zdarzeń w czasie rzeczywistym i szybką komunikację. Dzięki dedykowanemu narzędziu Utility użytkownicy mogą importować pliki SCL (SCD/CID/ICD) i automatycznie konfigurować mapowanie danych, co pozwala mapować obiekty danych IEC 61850 na rejestry Modbus, znacząco upraszczając integrację systemu i zwiększając ogólną efektywność wdrożenia.
Zastosowania
Informacje o zamówieniu
| SERIA PRODUKTU | OPIS |
|---|---|
| IEC850-211 CR [Nowość] | Bramka klienta IEC 61850 i serwera Modbus TCP (RoHS) |
Parametry techniczne:
Software | |
| Software: OS: | Linux Kernel 3.2.14 |
| Software: Protocol: | Modbus TCP server: ,
• Function:1,2,3,4,5,6,16 ,
IEC 61850 MMS client: ,
• connection:Max. 10 MMS servers ,
• MMS data types : Boolean, Integer, Unsigned, Float, BIT_STRING, UTC_TIME ,
• Max Mapping Point:5000 ,
• control: ,
---- status-only ,
---- direct-with-normal-security ,
---- direct-with-enhanced-security ,
---- sbo-with-normal-security ,
---- sbo-with-enhanced-security |
| Software: Service: | SFTP server, Web server |
Jednostka główna | |
| Main Unit: CPU: | Cortex-A8, 1 GHz |
| Main Unit: System Memory: | 512 MB DDR3 SDRAM |
| Main Unit: Real Time Clock: | Yes (Provide seconds, minutes, hours, day of week, month, year) |
| Main Unit: Watchdog Timer: | Yes, Dual Watchdog Timer |
Wyświetl | |
| Display: Signal: | VGA (Analog RGB) |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x PWR(Power) ,
1 x RUN(Running) ,
1 x L1 ,
1 x L2 ,
1 x L3 |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100/1000 Base-TX |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 (Console, Non-isolated) ,
1 x RS-232, Non-isolated ,
1 x RS-485, Non-isolated ,
1 x RS-485 (2500 VDC, Isolated) |
USB | |
| USB: Porty: | 2 |
| USB: Specification: | USB 2.0 (Host) |
Power | |
| Power: Input Range: | +12 VDC ~ +48 VDC |
| Power: Consumption: | 4.8 W |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 35 x 167 x 119 (W x L x H) |
| Mechanical: Installation: | DIN-Rail or Wall Mounting (optional) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
