- Automatyczne/kontynuowane zarządzanie połączeniem WCDMA/GPRS.
- Obsługa protokołu Modbus RTU do podłączenia maksymalnie 3 urządzeń Modbus RTU przez port RS-485.
- Obsługa serwera M2M OPC dla systemu SCADA.
- Łatwe w użyciu narzędzie API dla użytkowników do tworzenia aplikacji przy użyciu różnych narzędzi programistycznych.
- Działa jako urządzenia I/O WCDMA/GPRS.
- Funkcja lokalnego powiązania I/O do realizacji prostego lokalnego sterowania.
- Obsługa baterii Li-ion 3.7V jako zasilania awaryjnego.
- Zasilanie 10 ~ 30 VDC.
Główne cechy
Wprowadzenie

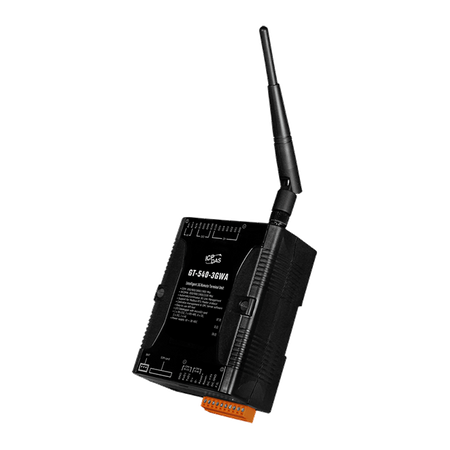

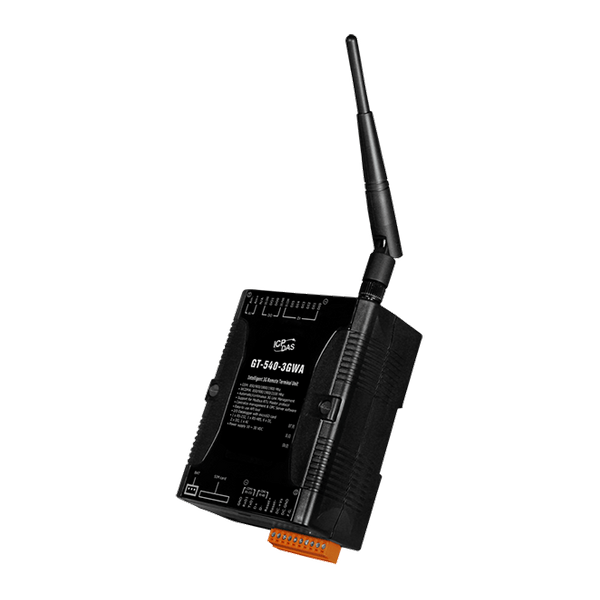

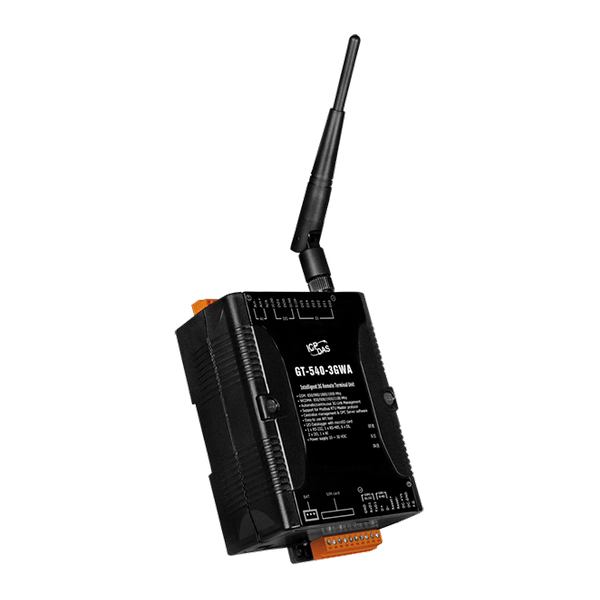

GT-540-3GWA to inteligentny aktywny zdalny terminal 3G. Dzięki wysokowydajnemu 32-bitowemu procesorowi, GT-540-3GWA jest odpowiedni do trudnych warunków przemysłowych. Posiada moduł 3G (WCDMA), 6 wejść cyfrowych, 2 wyjścia cyfrowe, 1 wejście analogowe, 1 port RS-232, 1 port RS-485 i interfejs SD. Może być używany w aplikacjach M2M do przesyłania lokalnych danych I/O lub danych urządzenia Modbus za pomocą GPRS w określonych odstępach czasu lub wyzwalanych przez DI/AI. Lokalnie dane I/O mogą być także przechowywane na karcie SD jako zdalny rejestrator danych. Dodatkowo, GT-540-3GWA oferuje możliwość przesyłania danych za pomocą e-maila przez 3G, dając użytkownikom dodatkową opcję. Prosta funkcja powiązania I/O w GT-540-3GWA umożliwia kontrolę w czasie rzeczywistym w lokalnym środowisku. Obsługuje również baterię Li-ion jako dodatkowe źródło zasilania w przypadku awarii głównego zasilania. Dlatego GT-540-3GWA jest idealnym rozwiązaniem do monitorowania środowiska i zarządzania zdalnymi urządzeniami w aplikacjach M2M. Posiada łatwe w użyciu oprogramowanie API i serwer OPC, które usprawniają proces tworzenia aplikacji, uwalniając integratorów systemów od zajmowania się złożonymi protokołami komunikacyjnymi 3G i Internetu.
Zastosowania
Parametry techniczne:
| Product Range: | Remote Terminal Unit |
Software | |
| Software: Service: | RTU |
Moduł CPU | |
| CPU Module: CPU: | 32 bit CPU |
| CPU Module: Flash: | 512 Kbytes |
| CPU Module: SRAM: | 64 Kbytes |
| CPU Module: Storage Expansion: | 4GB max. |
| CPU Module: Real Time Clock: | Gives time(sec, min, hour) & date, leap year compensation from 1980 to 2079 |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x EXT ,
1 x 3G ,
1 x STA |
System 2G | |
| System 2G: Szybkość transmisji danych: | GPRS ,
Downlink transfer: Max. 85.6 kbps; Uplink transfer: Max. 42.8kbps |
| System 2G: Pasmo częstotliwości: | 850/900/1800/1900 MHz |
| 2G System: Coding Schemes: | CS 1, CS 2, CS 3, CS 4 |
| 2G System: GPRS Multi-slot: | GPRS class 12; GPRS station class B |
| 2G System: Power Class: | Class 4 (2 W @ 850/900 MHz) ,
Class 1 (1 W @ 1800/1900 MHz) |
3G System | |
| 3G System: Data Transmission Rate: | HSPA ,
Downlink transfer: Max. 7.2 Mbps; Uplink transfer: Max 5.76 Mbps ,
HSDPA Max. 7.2 Mb/s ,
WCDMA Max. 384 kb/s Download/Upload link |
| 3G System: Frequency Band: | WCDMA 850/900/1900/2100 MHz |
| 3G System: Power Class: | Class 3 (250mW @ WCDMA/HSPA) |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 1 |
| Wejście analogowe: Typ: | Natężenie |
| Wejście analogowe: Zakres: | 0 ~ 20 mA |
| Wejście analogowe: Rozdzielczość: | 12 bit |
| Wejście analogowe: Izolacja: | 3750Vrms |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 6 |
| Wejście cyfrowe: Typ: | Prawo Kontakt |
| Wejście cyfrowe: Sink/Source (NPN/PNP): | Sink/Source, Isolated channel with common power or ground |
| Wejście cyfrowe: ON Poziom napięcia: | +3.5 ~ 30 VDC |
| Wejście cyfrowe: OFF Poziom napięcia: | +1V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 6 (5~40Hz), Min. Pulse Width : 25ms |
| Wejście cyfrowe: Izolacja: | 3750Vrms |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 2 |
| Wyjście cyfrowe: Typ: | Open-Collector (NPN) (100mA@30VDC) |
| Wyjście cyfrowe: Napięcie obciążenia: | +30 V max. |
| Wyjście cyfrowe: Prąd obciążenia: | 100 mA maks. |
| Wyjście cyfrowe: Izolacja: | 3750Vrms |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 (Configuration) ,
1 x RS-485 (Modbus device) |
Power | |
| Power: Consumption: | Idle: 65 mA @ 24 VDC; Data Link: 170 mA @ 24 VDC; Peak: 450 mA @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 91 x 132 x 52 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ℃ ~ +75 ℃ |
| Environment: Storage Temperature: | -40 ℃ ~ +80 ℃ |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
