GT-540P-3GWA

  • Jednostka Zdalnego Terminala 3G z GPS (RoHS) (Tylko Azja)
  • GT-540P-3GWA
  • GT-540P-3GWA
  • GT-540P-3GWA
  • GT-540P-3GWA

Główne cechy

  • Automatyczne/kontynuowane zarządzanie linkiem WCDMA/GPRS.
  • Wsparcie dla protokołu Modbus RTU do podłączenia maksymalnie 3 urządzeń Modbus RTU przez port RS-485.
  • Wsparcie dla serwera M2M OPC dla systemu SCADA.
  • Łatwe w użyciu narzędzie API do rozwijania aplikacji przy użyciu różnych narzędzi programistycznych.
  • Służy jako urządzenia I/O WCDMA/GPRS.
  • Obsługa funkcji GPS.
  • Lokalna funkcja powiązania I/O umożliwiająca proste sterowanie lokalne.
  • Wsparcie dla 3,7V akumulatora Li-ion jako zapasowego źródła zasilania.
  • Zasilanie 10 ~ 30 VDC.

Wprowadzenie

GT-540P-3GWA to inteligentna aktywna jednostka zdalna 3G z GPS. Wyposażony w wysokowydajny 32-bitowy CPU, GT-540P-3GWA nadaje się do trudnych środowisk przemysłowych. Urządzenie posiada moduł 3G, 6 wejść cyfrowych, 2 wyjścia cyfrowe, 1 wejście analogowe, 1 port RS-232, 1 port RS-485 oraz interfejs SD. Może być używane w aplikacjach Machine to Machine (M2M) do przesyłania danych lokalnych I/O, GPS i urządzeń Modbus za pomocą WCDMA/GPRS w określonych okresach lub za pomocą wyzwalaczy DI/AI. Dane lokalne I/O i GPS mogą być także zapisywane na karcie SD jako zdalny rejestrator danych.

Dodatkowo, GT-540P-3GWA oferuje tryb przesyłania danych przez e-mail za pośrednictwem WCDMA/GPRS, co daje użytkownikom możliwość wyboru. Prosta funkcja powiązania I/O urządzenia umożliwia sterowanie w czasie rzeczywistym w polu lokalnym. Urządzenie obsługuje również akumulator Li-ion jako alternatywne źródło zasilania w przypadku awarii głównego zasilania. W związku z tym, GT-540P-3GWA jest idealnym rozwiązaniem dla monitoringu środowiskowego, zarządzania zdalnymi urządzeniami oraz systemów monitoringu pojazdów w aplikacjach M2M. Dodatkowo, urządzenie dostarczane jest z łatwym w użyciu oprogramowaniem API i serwerem OPC, które usprawniają proces tworzenia aplikacji, uwalniając integratorów systemów od skomplikowanych protokołów komunikacyjnych WCDMA/GPRS i Internetu.

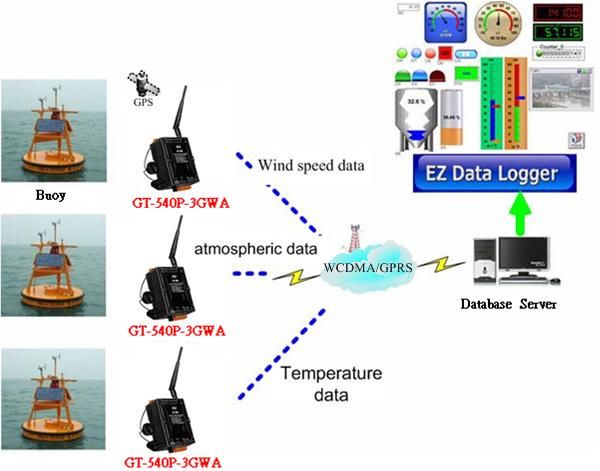

Zastosowania



pixel
Parametry techniczne:
Product Range:
Remote Terminal Unit
Software
Software: Service:
RTU
Moduł CPU
CPU Module: CPU:
32 bit CPU
CPU Module: Flash:
512 Kbytes
CPU Module: SRAM:
64 Kbytes
CPU Module: Storage Expansion:
4GB max.
CPU Module: Real Time Clock:
Gives time(sec, min, hour) & date, leap year compensation from 1980 to 2079
CPU Module: Watchdog Timer:
Yes
Wskaźniki LED
LED Indicators: Status:
1 x EXT
,
1 x 3G
,
1 x STA
,
1 x GPS
System 2G
System 2G: Szybkość transmisji danych:
GPRS
,
Downlink transfer: Max. 85.6 kbps; Uplink transfer: Max. 42.8kbps
System 2G: Pasmo częstotliwości:
850/900/1800/1900 MHz
2G System: Coding Schemes:
CS 1, CS 2, CS 3, CS 4
2G System: GPRS Multi-slot:
GPRS class 12; GPRS station class B
2G System: Power Class:
Class 4 (2 W @ 850/900 MHz)
,
Class 1 (1 W @ 1800/1900 MHz)
3G System
3G System: Data Transmission Rate:
HSPA
,
Downlink transfer: Max. 7.2 Mbps; Uplink transfer: Max 5.76 Mbps
,
HSDPA Max. 7.2 Mb/s
,
WCDMA Max. 384 kb/s Download/Upload link
3G System: Frequency Band:
WCDMA 850/900/1900/2100 MHz
3G System: Power Class:
Class 3 (250mW @ WCDMA/HSPA)
GPS/GNSS
GPS/GNSS: Acquisition Time:
Hot start (Open Sky) = 2 s(typical)
,
Cold start (Open Sky) = 36 s(typical)
GPS/GNSS: Protocol:
GPRMC format (NMEA 0183 version 3.01)
GPS/GNSS: Sensitivity:
Tracking = up to -159 dBm (with external LNA)
,
Cold start = up to -146 dBm (with external LNA)
GPS/GNSS: Support Channels:
32
Wejście analogowe
Wejście analogowe: Kanały:
1
Wejście analogowe: Typ:
Natężenie
Wejście analogowe: Zakres:
0 ~ 20 mA
Wejście analogowe: Rozdzielczość:
12-bit
Wejście cyfrowe
Wejście cyfrowe: Kanały:
6
Wejście cyfrowe: Typ:
Prawo Kontakt
Wejście cyfrowe: Sink/Source (NPN/PNP):
Sink/Source, Isolated channel with common power or ground
Wejście cyfrowe: ON Poziom napięcia:
+3.5 ~ 30 VDC
Wejście cyfrowe: OFF Poziom napięcia:
+1V Max.
Wejście cyfrowe: Szybkość reakcji:
6 (5~40Hz), Min. Pulse Width : 25ms
Wejście cyfrowe: Izolacja:
3750Vrms
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
2
Wyjście cyfrowe: Typ:
Open-Collector (NPN) (100mA@30VDC)
Wyjście cyfrowe: Napięcie obciążenia:
+30 V max.
Wyjście cyfrowe: Prąd obciążenia:
100 mA maks.
Wyjście cyfrowe: Izolacja:
3750Vrms
Porty COM
Porty COM: Porty:
1 x RS-232 (Configuration)
,
1 x RS-485
Power
Power: Consumption:
Idle: 65 mA @ 24 VDC; Data Link: 170 mA @ 24 VDC; Peak: 450 mA @ 24 VDC
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
91 x 132 x 52 (W x L x H)
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ℃ ~ +75 ℃
Environment: Storage Temperature:
-40 ℃ ~ +80 ℃
Environment: Humidity:
5 ~ 95% RH, Non-condensing
Status:
Available
