Główne cechy
• Zapewnia 1 port światłowodowy 100-FX oraz 8 portów Ethernet
• Każdy port obsługuje automatyczną negocjację prędkości 10/100 Mbps
• Pełny dupleks IEEE 802.3x oraz kontrola przepływu w trybie półdupleksu
• Automatyczne przełączanie MDI/MDI-X dla plug-and-play
• Architektura store-and-forward
• Wsparcie dla światłowodów multi-mode, złącze ST
Wprowadzenie

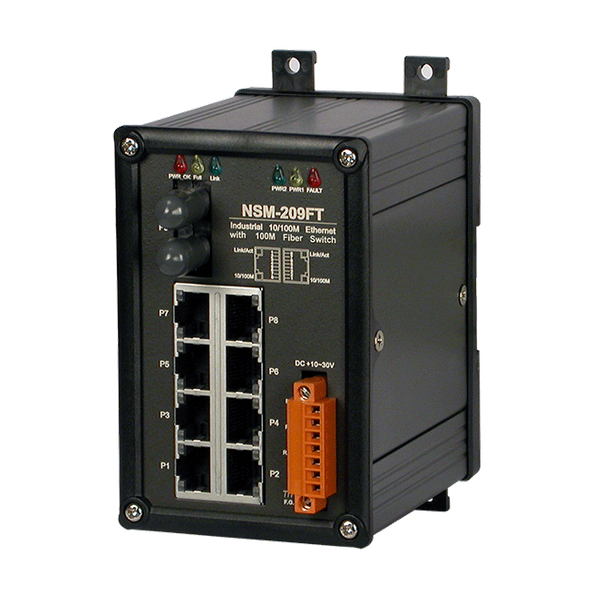

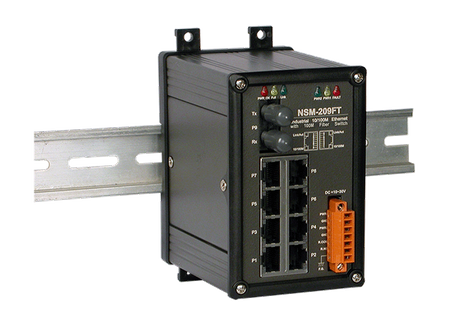

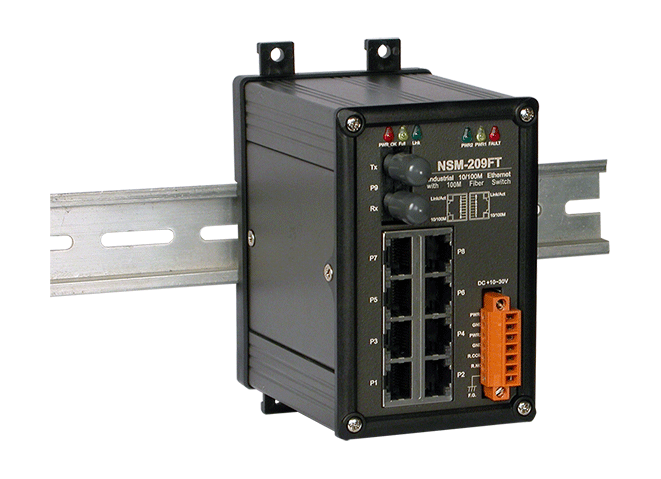

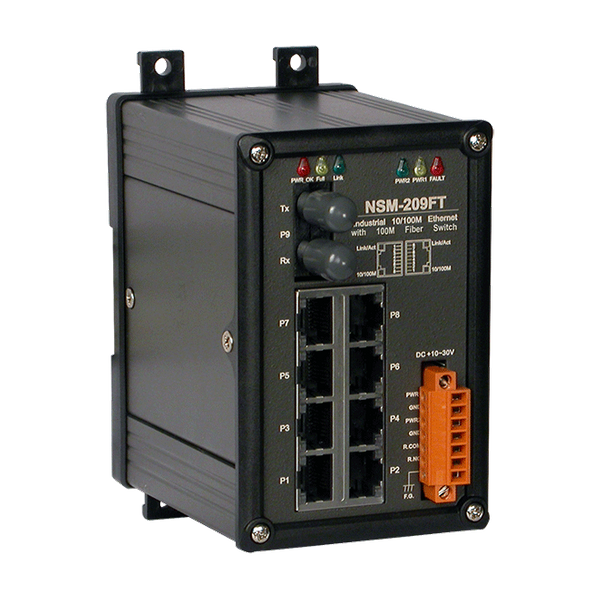

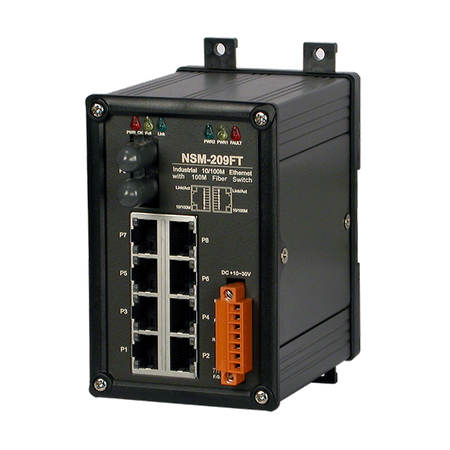

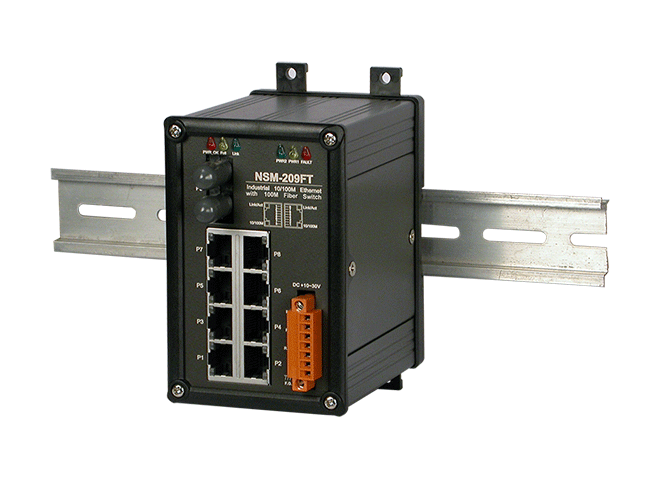

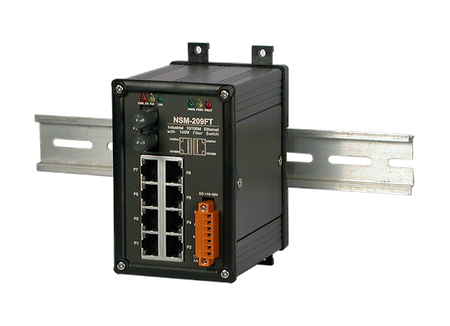

NSM-209FT to niezarządzalny 8-portowy przełącznik Ethernet z 1 portem światłowodowym. Dzięki zastosowaniu światłowodów można zapobiec zakłóceniom szumowym w systemie i obsługiwać transmisje o wysokiej prędkości (100 Mbps) oraz na duże odległości (do 2 km). NSM-209FT zapewnia szeroki zakres napięcia zasilania od 12 do 48 VDC, co pozwala dostosować się do wszystkich standardów zasilania spotykanych w automatyce przemysłowej, bez potrzeby stosowania zewnętrznych konwerterów mocy. Szeroki zakres napięcia wejściowego obniża koszty instalacji i konserwacji.
Parametry techniczne:
| Product Range: | Ethernet Switch |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact |
Wskaźniki LED | |
| LED Indicators: Status: | PWR1, PWR2, PWR_Fault, PWR_OK, Link/Act, 10/100M, Full duplex/Half duplex (Fiber Port) |
ETHERNET | |
| Ethernet: Porty: | 8 x RJ-45, 10/100 Base-TX |
| Ethernet: Standards: | IEEE 802.3, 802.3u, 802.3x |
| Ethernet: Processing Type: | Store & forward; wire speed switching |
| Ethernet: MAC Table: | 2048 |
| Ethernet: Memory Bandwidth: | 2.0 Gbps |
| Ethernet: Frame Buffer Memory: | 512 Kbit |
| Ethernet: Flow Control: | IEEE 802.3x flow control, back pressure flow control |
| Ethernet: Isolation: | 1500 Vrms 1 minute |
Fiber | |
| Fiber: Ports: | 1 x 100 Base-FX, ST connector |
| Fiber: Mode: | Multi-Mode |
| Fiber: Fiber Cable: | 50/125, 62.5/125 or 100/140 μm |
| Fiber: Distance: | 2 km, (62.5/125 μm recommended) for full duplex |
| Fiber: Wavelength: | 1300 or 1310 nm |
| Fiber: TX Output: | -20 dBm Min. ,
-14 dBm Max. |
| Fiber: RX Sensitivity: | -32 dBm |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +12 ~ +48 VDC (Redundant input) |
| Power: Redundant Power Inputs: | Yes |
| Power: Consumption: | 0.26 A @ 24 VDC |
| Power: Alarm Output: | Yes,Relay 1 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 73 x 132 x 105 (W x L x H) |
| Mechanical: Installation: | DIN-rail mounting or wall mounting |
| Mechanical: Ingress Protection Rating: | IP20 |
Środowisko | |
| Environment: Operating Temperature: | -10 °C ~ +75 °C |
| Environment: Storage Temperature: | -20 °C ~ +85 °C |
| Environment: Humidity: | 10% ~ 90% RH, Non-condensing |
| Status: | Available |
