Główne cechy
• Automatyczne MDI/MDI-X dla funkcji plug-and-play
• Każdy port obsługuje negocjację prędkości 10/100 Mbps
• Kontrola przepływu IEEE 802.3x full duplex i backpressure w trybie half duplex
• Pamięć o wysokiej wydajności 3.2 Gbps
• Obsługa temperatur pracy od 0°C do +70°C
• Redundantne zasilania +10 VDC ~ +30 VDC
• Alarm awarii zasilania przez wyjście przekaźnikowe
• Zdalne monitorowanie Modbus
• Obsługa serwera Modbus OPC
• Architektura store-and-forward
• Wbudowana technika redundantna Cyber-Ring
• Pamięć bufora ramki: 512 Kbit
• 1024 adresów MAC
• Obsługa światłowodowych złączy ST wielomodowych
• Montaż na szynę DIN
Wprowadzenie

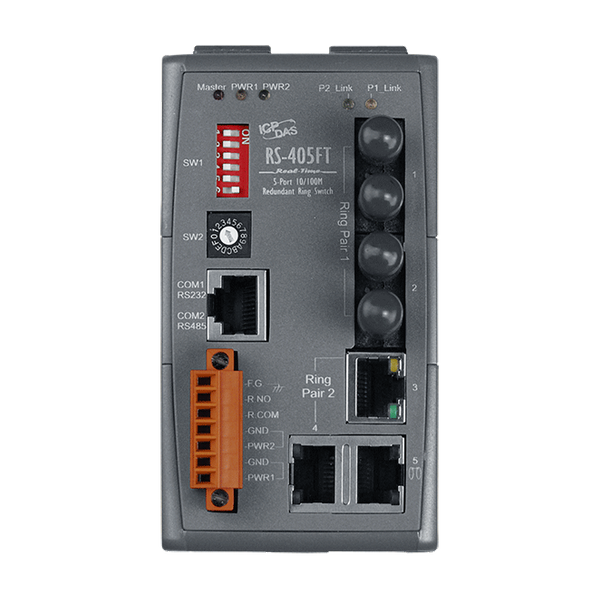

RS-405FT jest 5-portowym przemysłowym przełącznikiem Ethernet (10/100Base-TX) z redundantnym pierścieniem czasu rzeczywistego. RS-405FT obsługuje funkcję auto-negocjacji 10/100M oraz funkcję auto MDI/MDIX. Potrafi automatycznie zmieniać prędkość transmisji (10 Mbps lub 100 Mbps) dla odpowiednich połączeń. Porty Ethernet posiadają ekrane złącza RJ-45, które oferują wysoką niezawodność środowiska Ethernet dla kontroli przemysłowej i automatyzacji. Wbudowana technika Cyber-Ring ICP DAS umożliwia umieszczenie wielu przełączników w redundantnym pierścieniu, wykrywanie i naprawę awarii linku miedzianego w ciągu około 20 ms, co dla większości zastosowań jest procesem bezszwowym. RS-405FT jest bardzo łatwy w użyciu i całkowicie wolny od ustawień programowych. Po wyjęciu z opakowania wystarczy ustawić jeden lub dwa przełączniki DIP lub obrotowe, aby przełącznik działał. RS-405FT posiada dwa wejścia zasilania, które mogą być podłączone jednocześnie do źródeł zasilania DC. Jeśli jedno z wejść zasilania zawiedzie, drugie źródło automatycznie pełni rolę zapasowego zasilania do obsługi potrzeb energetycznych RS-405FT. Dodatkowo wyjście przekaźnikowe może dostarczać sygnał ostrzegawczy w przypadku awarii obu zasilanań lub linku sieciowego.
| Product Range: | Ethernet Switch |
Wskaźniki LED | |
| LED Indicators: Status: | 10/100M, Link/Act/Backup, Full duplex/Half duplex (Fiber Port) |
ETHERNET | |
| Ethernet: Porty: | 3 x RJ-45, 10/100Base-TX |
| Ethernet: Standards: | IEEE 802.3, IEEE 802.3u, IEEE802.3x |
| Ethernet: Processing Type: | Store & forward wire speed switching |
| Ethernet: MAC Table: | 1024 |
| Ethernet: Memory Bandwidth: | 3.2 Gbps |
| Ethernet: Frame Buffer Memory: | 512 Kbit |
| Ethernet: Flow Control: | IEEE 802.3x flow control, back pressure flow control |
| Ethernet: Protocol: | Modbus/RTU, Modbus/TCP |
| Ethernet: Redundant Strategy: | STP, Ring (ICP DAS) |
| Ethernet: Isolation: | 1500 Vrms 1 minute |
| Ethernet: DIP Switch: | Yes, ,
1x Redundancy mode confi guration ,
1x Max. Recovery time selection |
Fiber | |
| Fiber: Ports: | 2-port 100 Base-FX ,
ST connector |
| Fiber: Mode: | Multi Mode |
| Fiber: Fiber Cable: | 50/125, 62.5/125 or 100/140 gm |
| Fiber: Distance: | 2 km, (62.5/125 gm recommended) for full duplex |
| Fiber: Wavelength: | 1300 or 1310 nm |
| Fiber: TX Output: | -20 dBm Min. ,
-14 dBm Max. |
| Fiber: RX Sensitivity: | -32 dBm Max. |
| Fiber: RX Overload: | -8 dBm Max. |
| Fiber: Budget: | 12 dBm |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232/RS-485 |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC (Isolation,redundant input) |
| Power: Redundant Power Inputs: | Yes |
| Power: Consumption: | 0.4 A @ 24 VDC |
| Power: Alarm Output: | Yes,Relay 2 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 64 x 118 x 101 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
| Mechanical: Ingress Protection Rating: | IP30 |
Środowisko | |
| Environment: Operating Temperature: | 0 °C ~ +70 °C |
| Environment: Storage Temperature: | -20 °C ~ + 85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
