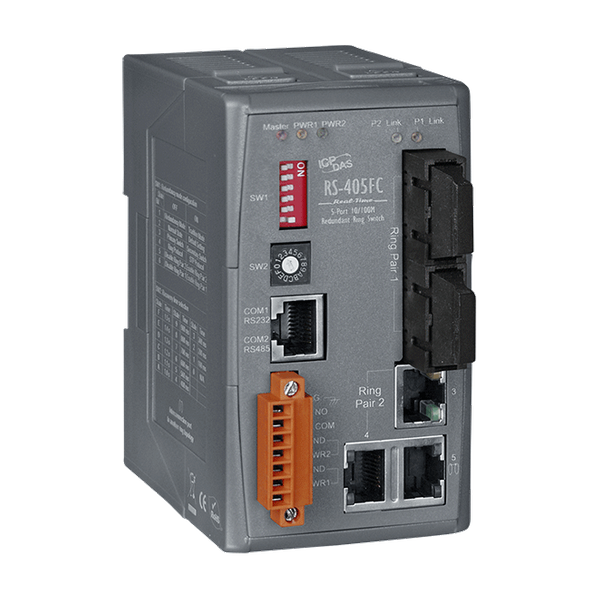

RS-405FC

  • 5-Portowy Przełącznik Redundantny w Czasie Rzeczywistym z 2-Portowym Złączem Światłowodowym, Tryb Wielomodowy, Złącze SC (RoHS)
  • 5-Portowy Przełącznik Redundantny w Czasie Rzeczywistym z 2-Portowym Złączem Światłowodowym, Tryb Wielomodowy, Złącze
  • RS-405FC
  • RS-405FC
  • RS-405FC
  • RS-405FC
  • RS-405FC
  • RS-405FC

Główne cechy


• Automatyczne przełączanie MDI/MDI-X dla łatwej instalacji
• Każdy port obsługuje autonegocjację prędkości 10/100 Mbps
• Pełny dupleks IEEE 802.3x oraz pół dupleks z kontrolą przepływu
• Pamięć o wysokiej wydajności 3,2 Gbps
• Zakres temperatur pracy od 0°C do +70°C
• Redundantne wejścia zasilania +10 VDC ~ +30 VDC
• Alarm awarii zasilania za pomocą wyjścia przekaźnikowego
• Zdalne monitorowanie Modbus
• Obsługuje serwer OPC Modbus
• Architektura store-and-forward
• Wbudowana technika redundantnego pierścienia Cyber-Ring
• Bufor ramek: 512 Kbit
• 1024 adresy MAC
• Obsługa wielomodowego światłowodu SC Connector
• Montaż na szynie DIN

Wprowadzenie

RS-405FC to 5-portowy przemysłowy przełącznik Ethernet (10/100Base-TX) do redundancji czasu rzeczywistego. RS-405FC obsługuje funkcję autonegocjacji 10/100M oraz funkcję automatycznego MDI/MDIX. Potrafi automatycznie przełączać prędkość transmisji (10 Mbps lub 100 Mbps) w zależności od połączenia. Złącza portu Ethernet są ekranowane typu RJ-45, co zapewnia wysoką niezawodność w środowisku sterowania przemysłowego i automatyki. Wbudowana technologia ICP DAS Cyber-Ring umożliwia umieszczenie wielu przełączników w redundantnym pierścieniu. Typowo wykrywa i odzyskuje połączenie w czasie około 20 ms, co dla większości zastosowań jest procesem bezszwowym. RS-405FC jest niezwykle łatwy w użyciu i nie wymaga żadnych ustawień programowych. Po rozpakowaniu z opakowania transportowego wystarczy jedno lub dwa przełączniki DIP lub obrotowe, aby zaczął działać. RS-405FC oferuje dwa zasilania, które mogą być podłączone jednocześnie do aktywnych źródeł DC. Jeśli jedno z zasileń ulegnie awarii, drugie źródło automatycznie przejmuje zasilanie RS-405FC. Dodatkowo, funkcja wyjścia przekaźnikowego może dostarczyć sygnał ostrzegawczy w przypadku podwójnej awarii zasilania lub połączenia sieciowego.
pixel
Parametry techniczne:
Product Range:
Ethernet Switch
Wskaźniki LED
LED Indicators: Status:
10/100M, Link/Act/Backup, Full duplex/Half duplex (Fiber Port)
ETHERNET
Ethernet: Porty:
3 x RJ-45, 10/100Base-TX
Ethernet: Standards:
IEEE 802.3, IEEE 802.3u, IEEE802.3x
Ethernet: Processing Type:
Store & forward wire speed switching
Ethernet: MAC Table:
1024
Ethernet: Memory Bandwidth:
3.2 Gbps
Ethernet: Frame Buffer Memory:
512 Kbit
Ethernet: Flow Control:
IEEE 802.3x flow control, back pressure flow control
Ethernet: Protocol:
Modbus/RTU, Modbus/TCP
Ethernet: Redundant Strategy:
STP, Ring (ICP DAS)
Ethernet: Isolation:
1500 Vrms 1 minute
Ethernet: DIP Switch:
Yes,
,
1x Redundancy mode confi guration
,
1x Max. Recovery time selection
Fiber
Fiber: Ports:
2-port 100 Base-FX
,
SC connector
Fiber: Mode:
Multi Mode
Fiber: Fiber Cable:
50/125, 62.5/125 or 100/140 gm
Fiber: Distance:
2 km, (62.5/125 gm recommended) for full duplex
Fiber: Wavelength:
1300 or 1310 nm
Fiber: TX Output:
-20 dBm Min.
,
-14 dBm Max.
Fiber: RX Sensitivity:
-32 dBm Max.
Fiber: RX Overload:
-8 dBm Max.
Fiber: Budget:
12 dBm
Porty COM
Porty COM: Porty:
1 x RS-232/RS-485
Power
Power: Reverse Polarity Protection:
Yes
Power: Input Range:
+10 ~ +30 VDC (Isolation,redundant input)
Power: Redundant Power Inputs:
Yes
Power: Consumption:
0.4 A @ 24 VDC
Power: Alarm Output:
Yes,Relay 2 A @ 30 VDC
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
64 x 118 x 101 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Mechanical: Ingress Protection Rating:
IP30
Środowisko
Environment: Operating Temperature:
0 °C ~ +70 °C
Environment: Storage Temperature:
-20 °C ~ + 85 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
