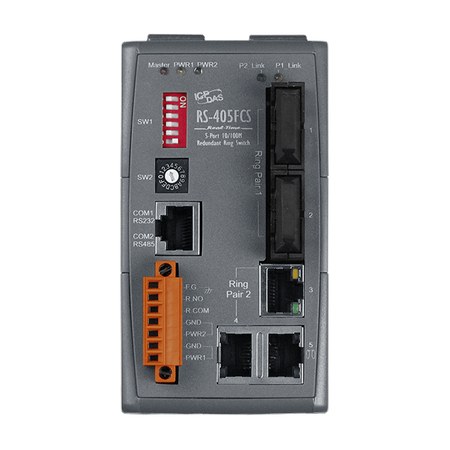

RS-405FCS

  • 5-portowy przełącznik z redundantnymi pierścieniami czasu rzeczywistego, z 2 portami światłowodowymi, tryb jednomodowy, złączem SC (RoHS)
  • RS-405FCS
  • RS-405FCS
  • RS-405FCS
  • RS-405FCS
  • RS-405FCS
  • RS-405FCS

Główne cechy


• Automatyczne przełączanie MDI/MDI-X dla plug-and-play
• Każdy port obsługuje automatyczne negocjowanie prędkości 10/100 Mb/s
• Kontrola przepływu: full duplex zgodny z IEEE 802.3x i half duplex z kontrolą backpressure
• Pamięć o wysokiej wydajności: przepustowość 3,2 Gbps
• Obsługa temperatur pracy od 0°C do +70°C
• Redundantne wejścia zasilające +10 VDC ~ +30 VDC
• Alarm awarii zasilania przez wyjście przekaźnikowe
• Zdalne monitorowanie Modbus
• Obsługa serwera Modbus OPC
• Architektura store-and-forward
• Wbudowana technika redundantna Cyber-Ring
• Bufor ramek: 512 Kbit
• 1024 adresy MAC
• Obsługa światłowodów jednomodowych, złącze SC
• Montaż na szynie DIN

Wprowadzenie

RS-405FCS to 5-portowy przemysłowy przełącznik Ethernet (10/100Base-TX) z funkcją redundantnego pierścienia w czasie rzeczywistym. Seria RS-405FCS obsługuje funkcję automatycznego negocjowania prędkości 10/100M oraz automatyczne przełączanie MDI/MDIX. Urządzenie może automatycznie dostosowywać prędkość transmisji (10 Mbps lub 100 Mbps) do odpowiednich połączeń. Złącza portów Ethernet są ekranowane złączami RJ-45, co zapewnia wysoką niezawodność środowiska sieciowego w automatyce przemysłowej. Wbudowana technika Cyber-Ring ICP DAS umożliwia umieszczanie wielu przełączników w redundantnym pierścieniu. Zazwyczaj wykrywa i odzyskuje po awarii linku miedzianego w ciągu około 20 ms, co dla większości zastosowań jest procesem bezproblemowym. RS-405FCS jest prosty w obsłudze i całkowicie wolny od potrzeby konfiguracji programowej. Po wyjęciu z opakowania potrzeba tylko jednego lub dwóch przełączników DIP lub obrotowych, aby zacząć go używać. RS-405FCS zapewnia dwa wejścia zasilania, które mogą być jednocześnie podłączone do aktywnych źródeł zasilania DC. W przypadku awarii jednego z wejść zasilania, drugie aktywne źródło działa jako zapasowe, automatycznie wspierając potrzeby zasilania RS-405FCS. Urządzenie posiada również wyjście przekaźnikowe, które może wysyłać sygnał ostrzegawczy w przypadku awarii obu źródeł zasilania lub problemów z linkiem sieciowym.

pixel
Parametry techniczne:
Product Range:
Ethernet Switch
Wskaźniki LED
LED Indicators: Status:
10/100M, Link/Act/Backup, Full duplex/Half duplex (Fiber Port)
ETHERNET
Ethernet: Porty:
3 x RJ-45, 10/100Base-TX
Ethernet: Standards:
IEEE 802.3, IEEE 802.3u, IEEE802.3x
Ethernet: Processing Type:
Store & forward wire speed switching
Ethernet: MAC Table:
1024
Ethernet: Memory Bandwidth:
3.2 Gbps
Ethernet: Frame Buffer Memory:
512 Kbit
Ethernet: Flow Control:
IEEE 802.3x flow control, back pressure flow control
Ethernet: Protocol:
Modbus/RTU, Modbus/TCP
Ethernet: Redundant Strategy:
STP, Ring (ICP DAS)
Ethernet: Isolation:
1500 Vrms 1 minute
Ethernet: DIP Switch:
Yes,
,
1x Redundancy mode confi guration
,
1x Max. Recovery time selection
Fiber
Fiber: Ports:
2-port 100 Base-FX
,
SC connector
Fiber: Mode:
Single-Mode
Fiber: Fiber Cable:
8.3/125, 8.7/125, 9/125 or 10/125 gm
Fiber: Distance:
30 km, (9/125 gm recommended) for full duplex
Fiber: Wavelength:
1300 or 1310nm
Fiber: TX Output:
-15 dBm Min.
,
-8 dBm Max.
Fiber: RX Sensitivity:
-34 dBm
Fiber: RX Overload:
-5 dBm
Fiber: Budget:
19 dBm
Porty COM
Porty COM: Porty:
1 x RS-232/RS-485
Power
Power: Reverse Polarity Protection:
Yes
Power: Input Range:
+10 ~ +30 VDC (Isolation,redundant input)
Power: Redundant Power Inputs:
Yes
Power: Consumption:
0.4 A @ 24 VDC
Power: Alarm Output:
Yes,Relay 2 A @ 30 VDC
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
64 x 118 x 101 (W x L x H)
Mechanical: Installation:
DIN-Rail Mounting
Mechanical: Ingress Protection Rating:
IP30
Środowisko
Environment: Operating Temperature:
0 °C ~ +70 °C
Environment: Storage Temperature:
-20 °C ~ + 85 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
