Główne cechy
• Zapewnia 1 port światłowodowy 100-FX oraz 4 porty Ethernet
• Każdy port obsługuje prędkość 10/100 Mbps z automatycznym negocjowaniem
• Architektura store-and-forward
• Pełny dupleks IEEE 802.3x oraz półdupleksowe sterowanie przepływem typu backpressure
• 4 porty PoE z operacją Power Sourcing Equipment (PSE)
• Automatyczne przełączanie MDI/MDI-X dla plug-and-play
• Automatyczne wykrywanie urządzeń zasilanych (PD) i zarządzanie zasilaniem
• Wykrywanie przegrzania, nadprądu oraz nad/podnapięcia
• Obsługuje temperatury pracy od -30 do +75 °C
• Obsługa światłowodów wielomodowych z łączem SC
• Montaż na szynie DIN
Wprowadzenie

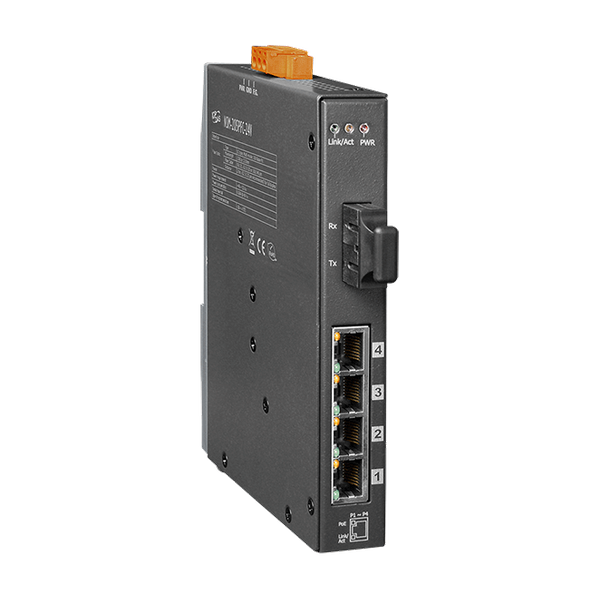

NSM-205PFC-24V to niezarządzalny przełącznik PoE (PSE) z 4 portami i 1 portem światłowodowym; obsługuje 4 porty PoE klasyfikowane jako urządzenia zasilające (PSE). NSM-205PFC-24V umożliwia scentralizowane zasilanie i zapewnia do 15,4 W na każdym porcie PSE. Dzięki wykorzystaniu światłowodów można zapobiec zakłóceniom w systemie oraz wspierać transmisje o dużej prędkości (100 Mbps) i dużym zasięgu (do 2 km). NSM-205PFC-24V został zaprojektowany z wzmocnieniem z 24 VDC do 48 VDC dla aplikacji PoE, w przypadku braku dostępności zasilania 48 VDC.
Parametry techniczne:
Product Range: | Ethernet Switch |
Ochrona EMS | |
EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact |
Wskaźniki LED | |
LED Indicators: Status: | Power, Link/Act, Power Device is detected |
ETHERNET | |
Ethernet: Porty: | 4 x RJ-45, 10/100Base-TX |
Ethernet: Standards: | IEEE 802.3, 802.3u, 802.3x ,802.3af (Power over Ethernet) |
Ethernet: Processing Type: | Store & forward; wire speed switching |
Ethernet: MAC Table: | 1024 |
Ethernet: Memory Bandwidth: | 3.2 Gbps |
Ethernet: Frame Buffer Memory: | 512 Kbit |
Ethernet: Flow Control: | IEEE 802.3x flow control, back pressure flow control |
Ethernet: Isolation: | 1500 Vrms 1 minute |
Technologia PoE | |
PoE Technology: PoE Compliance: | 100% IEEE 802.3af compliant |
PoE Technology: PoE Power: | Up to 15.4 watts per channel |
PoE Technology: PoE Operation: | Automatic detection and power management |
PoE Technology: PoE Pin Assignments: | V+ (Pin 1,2), V- (Pin 3,6) |
PoE Technology: PoE Disconnect Mode: | DC disconnect |
Fiber | |
Fiber: Ports: | 1 x 100 Base-FX, SC connector |
Fiber: Mode: | Multi-Mode |
Fiber: Fiber Cable: | 50/125, 62.5/125 or 100/140 μm |
Fiber: Distance: | 2 km, (62.5/125 μm recommended) for full duplex |
Fiber: Wavelength: | 1300 or 1310nm |
Fiber: TX Output: | -20 dBm Min. ,
-14 dBm Max. |
Fiber: RX Sensitivity: | -32 dBm |
Fiber: RX Overload: | -8 dBm |
Fiber: Budget: | 12 dBm |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Input Range: | +18 ~ +32 VDC |
Power: Consumption: | 0.24 A @ 24 VDC without PD loading; ,
3.2 A @ 24 VDC with PD full loading; ,
4.6 A @ 18 VDC with PD full loading |
Mechaniczny | |
Mechanical: Casing: | Metal |
Mechanical: Dimensions (mm): | 25 x 168 x 133 (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Mechanical: Ingress Protection Rating: | IP30 |
Środowisko | |
Environment: Operating Temperature: | -30 °C ~ +75 °C |
Environment: Storage Temperature: | -40 °C ~ +85 °C |
Environment: Humidity: | 10% ~ 90% RH, Non-condensing |
Status: | Available |
