Główne cechy
- Uniwersalne złącze PCI (3.3 V/5 V)
- Analogowe wyjście 14-bitowe, 8-kanałowe
- Ochrona izolacyjna 2500 VDC dla magistrali i zasilania
- Wbudowany konwerter DC/DC z ochroną 3000 VDC
- Kalibracja programowa
- Dwa źródła przerwań wywołane timerem
- Podwójnie buforowane wyjście DA
- Obsługuje identyfikację karty (przełącznik SMD)
- 16-kanałowe wyjście cyfrowe 5 V/TTL
- 16-kanałowe wejście cyfrowe 5 V/TTL
- Funkcja podciągania w górę i w dół dla kanałów DI
Wprowadzenie
Seria kart PISO-DAxU/S została zaprojektowana jako łatwy zamiennik dla serii PIO-DA bez konieczności wprowadzania jakichkolwiek modyfikacji w oprogramowaniu lub sterownikach.
Seria PISO-DAxU/S oferuje dodatkowy projekt izolacji wysokiego napięcia, który chroni komputer gospodarza przed uszkodzeniami spowodowanymi nieoczekiwanymi przepięciami, podczas gdy wbudowane, wysokiej jakości komponenty izolacyjne zapewniają tablicom izolację typu magistrala o wartości 2500 VDC. Zakres wyjściowy napięcia dla serii PISO-DAxU/S wynosi od -10 V do +10 V, a zakres wyjściowy prądu od 0 do 20 mA.
Dodatkowo, seria PISO-DAxU/S oferuje następujące innowacyjne zalety:
1. Dokładna i łatwa kalibracja:
ICP DAS zapewnia funkcję kalibracji programowej, co eliminuje konieczność stosowania zworek i potencjometrów do kalibracji, a dane kalibracyjne mogą być przechowywane w pamięci EEPROM do długotrwałego użycia.
2. Indywidualna konfiguracja kanałów:
Każdy kanał można indywidualnie skonfigurować jako wyjście napięciowe lub prądowe.
3. Identyfikacja karty:
ICP DAS uwzględniło również przełącznik identyfikacji karty na pokładzie serii PISO-DAxU, co umożliwia rozpoznawanie tablicy przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej tablic.
Seria PISO-DAxU/S oferuje dodatkowy projekt izolacji wysokiego napięcia, który chroni komputer gospodarza przed uszkodzeniami spowodowanymi nieoczekiwanymi przepięciami, podczas gdy wbudowane, wysokiej jakości komponenty izolacyjne zapewniają tablicom izolację typu magistrala o wartości 2500 VDC. Zakres wyjściowy napięcia dla serii PISO-DAxU/S wynosi od -10 V do +10 V, a zakres wyjściowy prądu od 0 do 20 mA.
Dodatkowo, seria PISO-DAxU/S oferuje następujące innowacyjne zalety:
1. Dokładna i łatwa kalibracja:
ICP DAS zapewnia funkcję kalibracji programowej, co eliminuje konieczność stosowania zworek i potencjometrów do kalibracji, a dane kalibracyjne mogą być przechowywane w pamięci EEPROM do długotrwałego użycia.
2. Indywidualna konfiguracja kanałów:
Każdy kanał można indywidualnie skonfigurować jako wyjście napięciowe lub prądowe.
3. Identyfikacja karty:
ICP DAS uwzględniło również przełącznik identyfikacji karty na pokładzie serii PISO-DAxU, co umożliwia rozpoznawanie tablicy przez oprogramowanie, jeśli w tym samym komputerze zainstalowane są dwie lub więcej tablic.

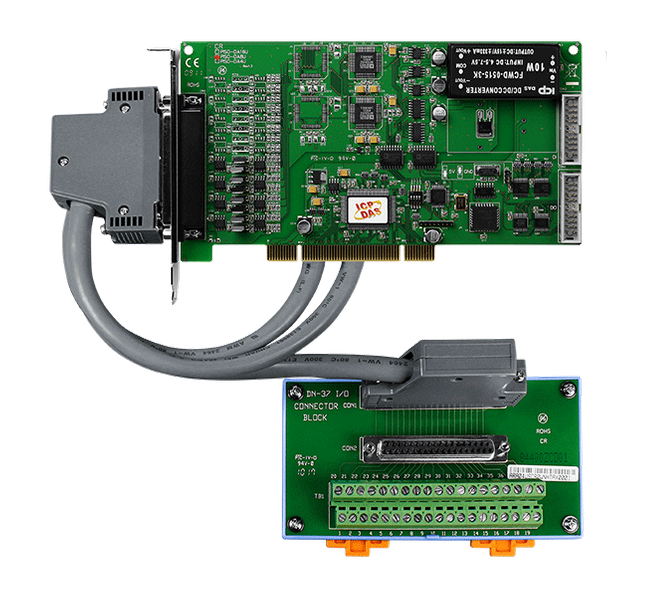

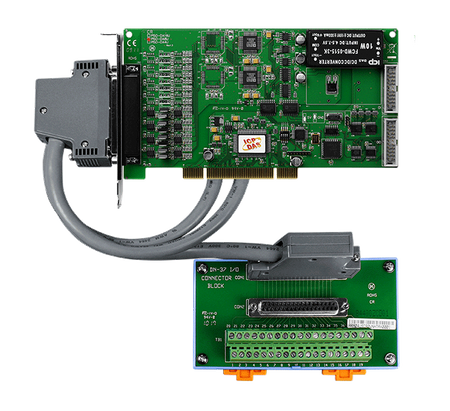

Akcesoria
(16)_PIO-DA4U(8U)(16U)_PISO-DA4U(8U)(16U)-accessories.png)
Zastosowania
- Systemy akwizycji danych o wysokiej prędkości.
- Praca w trudnych warunkach środowiskowych.
- Izolacja sygnałów.
Parametry techniczne:
Product Range: | PCI Analog Output |
HARDWARE | |
Hardware: Card ID: | Yes (4-bit) |
Hardware: Connector: | Female DB37 x 1 ,
20-pin box header x 2 |
Wyjście analogowe | |
Wyjście analogowe: Kanały: | 8 |
Wyjście analogowe: Zakres: | Voltage: ±10 V ,
Current: 0 ~ 20 mA |
Wyjście analogowe: Rozdzielczość: | 14-bit |
Wyjście analogowe: Dokładność: | 0.04% of FSR ±2 LSB @ 25 °C, ± 10 V |
Analog Output: Response Time: | 333 kHz (Typical) |
Analog Output: Voltage Output Capability: | ±5 mA |
Analog Output: Slew Rate: | 0.71 V/μs |
Analog Output: Isolation: | 2500 V (Bus Type) |
Wyjście analogowe: Tryb pracy: | Static Update |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 16 |
Wejście cyfrowe: Typ: | 5 V/TTL |
Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 16 |
Wyjście cyfrowe: Typ: | 5 V/TTL |
Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
Wyjście cyfrowe: Napięcie obciążenia: | Logic 0: 0.4 V Max. ,
Logic 1: 2.4 V Min. |
Wyjście cyfrowe: Prąd obciążenia: | Sink: 2.4 mA @ 0.8 V ,
Source: 0.8 mA @ 2.0 V |
Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
Zegar/licznik/częstotliwość | |
Zegar/licznik/częstotliwość: Kanały: | 3 |
Timer/Counter/Frequency: Type: | 5 V/TTL |
Timer/Counter/Frequency: Resolution: | 16-bit |
Timer/Counter/Frequency: Reference Clock: | Internal: 4 MHz |
Magistrala PC | |
Magistrala PC: Typ: | 3.3 V/5 V Universal PCI, 32-bit, 33 MHz |
PC Bus: Data Bus: | 8-bit |
Power | |
Power: Consumption: | 2400 mA @ +5 V |
Mechaniczny | |
Mechanical: Dimensions (mm): | 105.1 x 188 x 22 (W x L x D) |
Środowisko | |
Environment: Operating Temperature: | 0 ~ +60°C |
Environment: Storage Temperature: | -20 ~ +70°C |
Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
Status: | Available |
