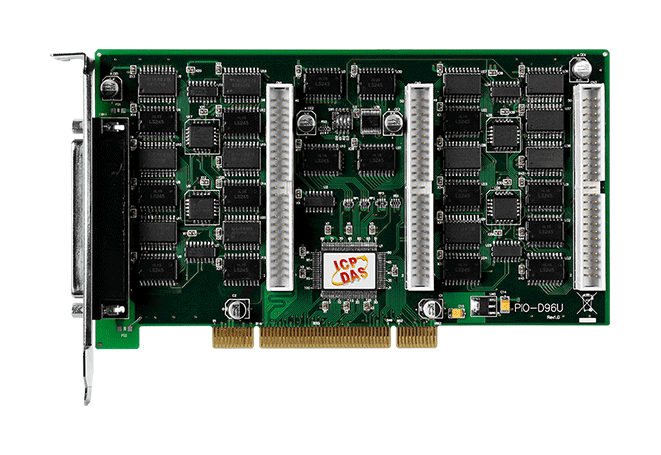

PIO-D96U

  • Uniwersalna karta PCI, 96-kanałowe wejście/wyjście cyfrowe (RoHS)
  • PIO-D96U
  • PIO-D96U
  • PIO-D96U
  • PIO-D96U
  • PIO-D96U

Główne cechy

  • Uniwersalny interfejs PCI (3.3 V/5 V)
  • 96-kanałowe wejścia/wyjścia cyfrowe
  • Dwanaście 8-bitowych dwukierunkowych programowalnych portów I/O
  • Wszystkie linie I/O buforowane na karcie
  • 4-kanałowe źródło przerwań
  • Wyjście buforowane dla wyższej zdolności napędowej
  • Obsługa ID karty (przełącznik SMD)
  • Czas reakcji DI/O około 1 μs (1 MHz)

Wprowadzenie


PIO-D96U obsługuje magistralę PCI 3.3 V/5 V. Karty te zapewniają 96 linii cyfrowych I/O TTL, składających się z dwunastu 8-bitowych dwukierunkowych portów. Każda grupa trzech 8-bitowych portów jest ułożona na złączu jako Port A (PA), Port B (PB) i Port C (PC), a wszystkie porty są skonfigurowane jako wejścia po włączeniu zasilania lub po resecie.

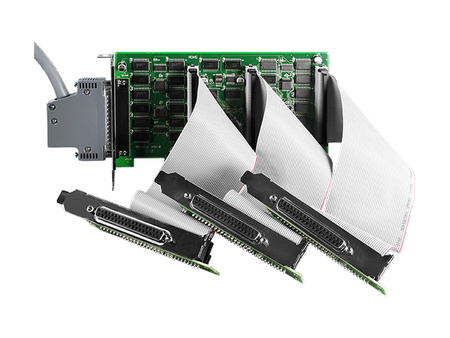

PIO-D96U zapewnia cztery złącza do okablowania I/O. Karty PIO-D96U zawierają wewnątrz przełącznik ID karty, który umożliwia rozpoznanie karty przez oprogramowanie, jeśli w tym samym komputerze zainstalowanych jest więcej niż jedna karta.

Zwory pull-high/low pozwalają na zdefiniowanie statusu DI zamiast pozostawienia go w stanie niezdefiniowanym, jeśli kanały DI są odłączone lub przerwane.

Karty obsługują różne wersje systemów operacyjnych, takie jak Linux, DOS, Windows. Dostarczane są biblioteki DLL i kontrolki Active X oraz różne przykładowe programy językowe oparte na Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET i LabVIEW, aby pomóc użytkownikom w szybkim i łatwym opracowywaniu własnych aplikacji.

Porównanie modeli

Model Interfejs DI Pull-High/Low Kompatybilność Zalety
PEX-D96S PCI Express Tak 5 V/CMOS Niskie zużycie energii,
Niska temperatura
PIO-D96SU Uniwersalny PCI Tak 5 V/CMOS Niskie zużycie energii,
Niska temperatura
PIO-D96U Uniwersalny PCI Tak 5 V/TTL Wysoka zdolność napędowa DO
(Output Capability)

Akcesoria


pixel
Parametry techniczne:
Product Range:
PCI Digital I/O
HARDWARE
Hardware: Card ID:
Yes (4-bit)
Hardware: Connector:
Female DB37 x 1
,
50-pin box header x 3
Wejście cyfrowe
Wejście cyfrowe: Kanały:
96 (Bi-Direction)
Wejście cyfrowe: Typ:
5 V/TTL
Wejście cyfrowe: ON Poziom napięcia:
2.0 V Min.
Wejście cyfrowe: OFF Poziom napięcia:
0.8 V Max.
Wejście cyfrowe: Szybkość reakcji:
1.0 MHz (Typical)
Wejście cyfrowe: Tryb wyzwalania:
Aktualizacja statyczna
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
96 (Bi-Direction)
Wyjście cyfrowe: Typ:
5 V/TTL
Wyjście cyfrowe: Tryb pracy:
Aktualizacja statyczna
Wyjście cyfrowe: Napięcie obciążenia:
Logic 0: 0.1 V Max.
,
Logic 1: 2.4 V Min.
Wyjście cyfrowe: Prąd obciążenia:
Sink: 6 mA @ 0.33 V
,
Source: 6 mA @ 4.77 V
Wyjście cyfrowe: Szybkość reakcji:
1 MHz (Typical)
Magistrala PC
Magistrala PC: Typ:
3.3 V/5 V Universal PCI, 32-bit, 33 MHz
PC Bus: Data Bus:
8-bit
Power
Power: Consumption:
600 mA @ +5 V
Mechaniczny
Mechanical: Dimensions (mm):
105 x 180 x 22 (W x L x D)
Środowisko
Environment: Operating Temperature:
0 ~ +60°C
Environment: Storage Temperature:
-20 ~ +70°C
Environment: Humidity:
5 ~ 85% RH, Non-condensing
Status:
Available
