Główne cechy
- Integrowanie urządzeń szeregowych w sieci Ethernet
- "Wirtualny COM" Rozszerzenie portów COM
- Narzędzie VxComm obsługuje 32/64-bitowe systemy Windows 7 SP1/10/2012/2016
- Obsługa bramy Modbus TCP do RTU/ASCII
- Mocny Programowalny Serwer Urządzeń
- Watchdog Timer odpowiedni do użytku w trudnych warunkach
- Ochrona przeciw ESD +/-4 kV na porcie szeregowym
- Samo-regulujący kontroler ASIC na porcie RS-485
- Wbudowany wysokowydajny system MiniOS7 firmy ICP DAS
- Kieszonkowy rozmiar z wieloma portami szeregowymi
Wprowadzenie
Seria PDS-700 to rodzina Programowalnych Serwerów Urządzeń, znanych również jako "brama Serial-to-Ethernet", które zostały zaprojektowane do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/narzędzie VxComm pozwala łatwo przekształcić wbudowane porty COM serii PDS-700 w standardowe porty COM na komputerze. Dzięki niezależności od protokołu, małemu systemowi operacyjnemu oraz wysokiej elastyczności, seria PDS-700 jest w stanie spełnić wymagania każdej aplikacji sieciowej.
Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, zapewniając najszybszą odpowiedź. Działa również jako brama Modbus TCP do RTU/ASCII, która obsługuje większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP cechuje się zgodnością z IEEE 802.3af (klasyfikacja, klasa 1) Power over Ethernet (PoE) korzystając z standardowego kabla Ethernet kategorii 5 do otrzymywania zasilania z przełącznika PoE, takiego jak NS-205PSE.

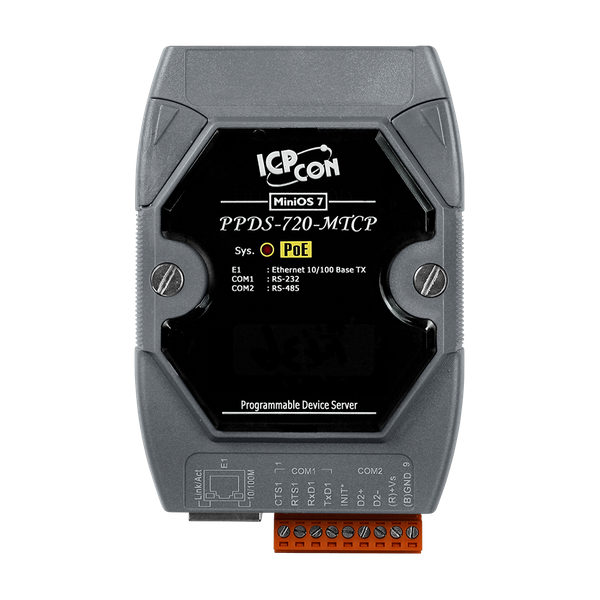

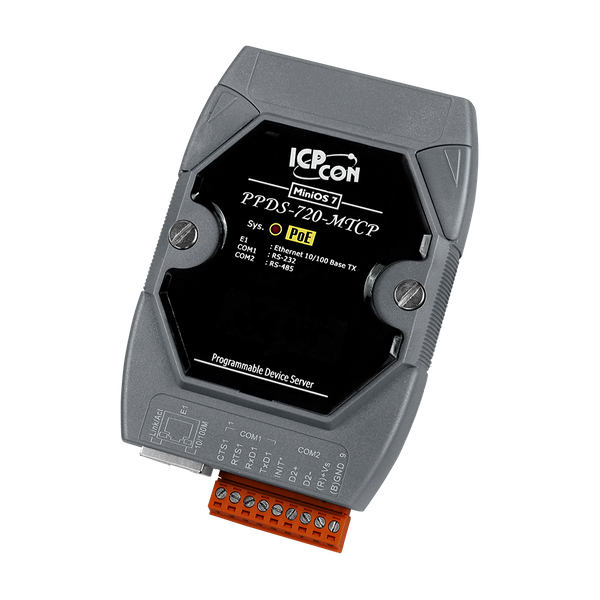

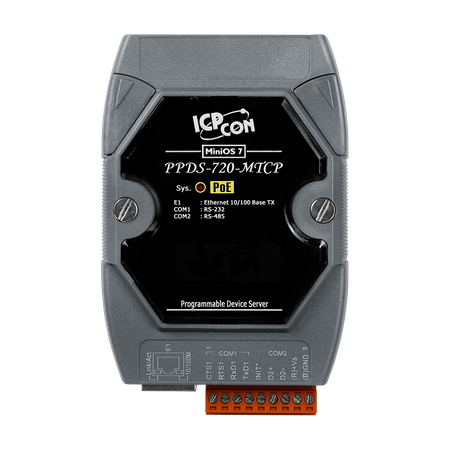

Modele PDS-720(D) i PPDS-720(D)-MTCP są wyposażone w 1 port RS-232 oraz 1 port RS-485. Zdejmowany, wbudowany blok terminali został zaprojektowany do łatwego i solidnego okablowania w przemysłowych warunkach.
Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, zapewniając najszybszą odpowiedź. Działa również jako brama Modbus TCP do RTU/ASCII, która obsługuje większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP cechuje się zgodnością z IEEE 802.3af (klasyfikacja, klasa 1) Power over Ethernet (PoE) korzystając z standardowego kabla Ethernet kategorii 5 do otrzymywania zasilania z przełącznika PoE, takiego jak NS-205PSE.
Modele PDS-720(D) i PPDS-720(D)-MTCP są wyposażone w 1 port RS-232 oraz 1 port RS-485. Zdejmowany, wbudowany blok terminali został zaprojektowany do łatwego i solidnego okablowania w przemysłowych warunkach.
Zastosowania
Automatyzacja przemysłowa Automatyka budynków Automatyka domowa
Parametry techniczne:
Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
CPU Module: CPU: | 80186-80 MHz or compatible |
CPU Module: EEPROM: | 16 KB; Data retention: 40 years; 1,000,000 erase/write cycles |
CPU Module: Flash: | 512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycles |
CPU Module: SRAM: | 512 KB |
CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
LED Indicators: Status: | 1 x Power |
ETHERNET | |
Ethernet: Porty: | 10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator) |
Porty COM | |
Porty COM: Porty: | 1 x 5-wire RS-232 ,
1 x RS-485 |
Porty COM: Szybkość transmisji: | 115200 bps Max. |
COM Ports: Bias Resistor: | Yes, 1 KΩ |
COM Ports: Parity: | None, Even, Odd, Mark, Space ,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2. |
COM Ports: Data Bit: | 7, 8: for COM1 and COM2 |
COM Ports: Stop Bit: | 1, 2: for COM1 ~ COM2 |
COM Ports: Node Address: | 254 (max.) |
Power | |
Power: Consumption: | 2.2 W |
Power: Powered from PoE: | IEEE 802.3af, Class 1 |
Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
Mechanical: Casing: | Plastic |
Mechanical: Dimensions (mm): | 72 mm x 35 mm x 112 mm (W x L x H) |
Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -40 ~ +80 °C |
Environment: Humidity: | 5 ~ 90% RH, Non-condensing |
Status: | Available |
