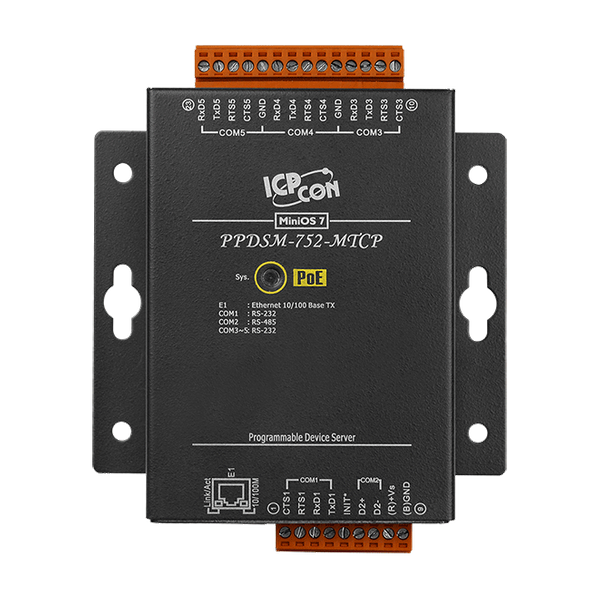

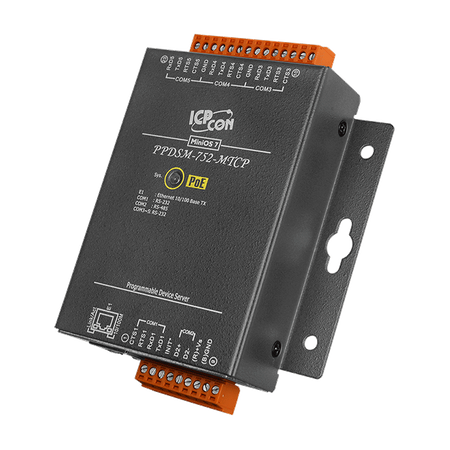

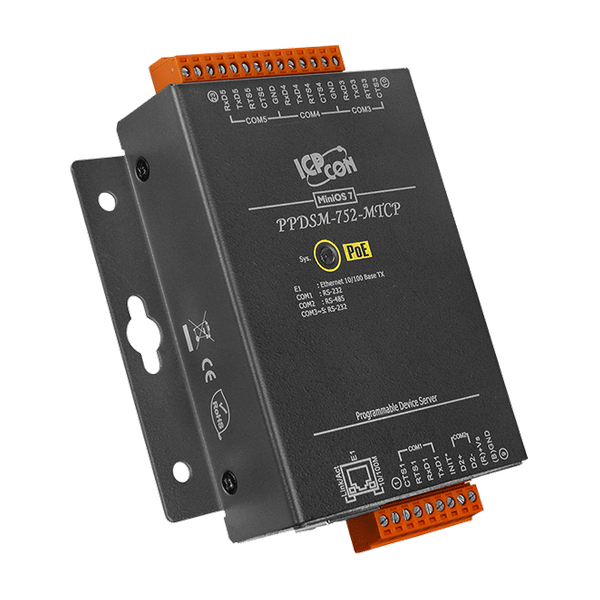

Name: PPDSM-752-MTCP
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Włączanie urządzeń szeregowych do sieci Ethernet
"Virtual COM" - rozszerzenie portów COM
VxComm Utility wspiera 32/64-bitowe systemy Windows 7 SP1/10/2012/2016
Wspiera Modbus TCP na RTU/ASCII Gateway
Potężny programowalny serwer urządzeń
Watchdog Timer odpowiedni do pracy w trudnych warunkach
Ochrona obwodów portu szeregowego +/-4 kV ESD
Samoregulujący kontroler ASIC na porcie RS-485
Wbudowany wysokowydajny MiniOS7 od ICP DAS
Rozmiar dłoni z wieloma portami szeregowymi

Wprowadzenie

Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych również jako "brama Serial-to-Ethernet", które służą do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/utility VxComm pozwala łatwo przekształcić wbudowane porty COM serii PDS-700 na standardowe porty COM w komputerze PC. Dzięki niezależności protokołów, małemu rdzeniowi OS i dużej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji obsługującej sieć.

Seria PDS-700 obejmuje potężną i niezawodną strukturę programowania Xserver, która pozwala zaprojektować swoje solidne aplikacje Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi. Działa również jako brama Modbus TCP na RTU/ASCII, która wspiera większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.

Seria PPDS-700-MTCP charakteryzuje się zgodnością z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) za pomocą standardowego kabla Ethernet kategorii 5, który służy do zasilania z przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową oferuje silniejszą ochronę niż PDS-700 i PPDS-700-MTCP.

PDS(M)-752(D) i PPDS(M)-752(D)-MTCP jest wyposażony w 4 porty RS-232 i 1 port RS-485. Demontowalny blok zacisków na pokładzie jest zaprojektowany do łatwego i solidnego okablowania w sytuacjach przemysłowych.

Zastosowania

Automatyka przemysłowa, Automatyka budynkowa, Automatyka domowa

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186-80 MHz or compatible
CPU Module: EEPROM:	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:	512 KB ; Erase unit is one sector (64 KB) ; , 100,000 erase/write cycles
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power/PoE
ETHERNET

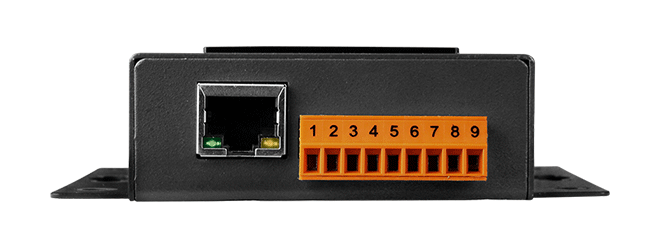

Ethernet: Porty:	10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:	4 x 5-wire RS-232 , 1 x RS-485
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Even, Odd, Mark, Space , None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:	7, 8: for COM1 and COM2 , 5, 6, 7, 8: for COM3 ~ COM5
COM Ports: Stop Bit:	1, 2: for COM1 ~ COM5
COM Ports: Node Address:	254 (max.)
Power
Power: Consumption:	2.2 W
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	102 mm x 29 mm x 125 mm (W x L x H)
Mechanical: Installation:	Wall mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90% RH, Non-condensing
Status:	Available
