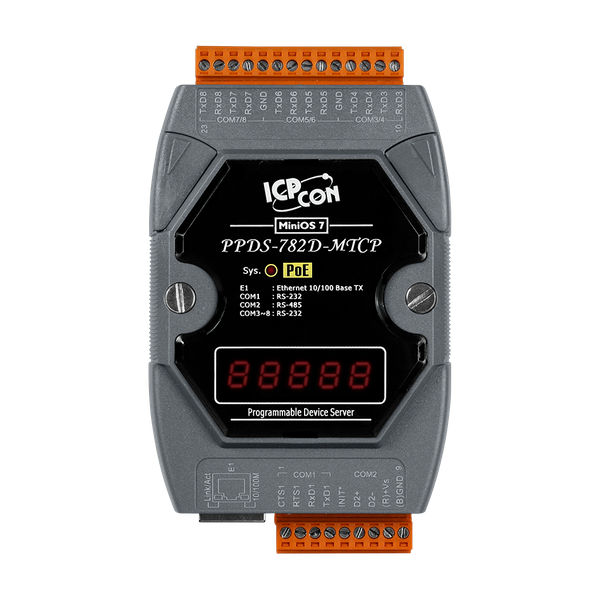

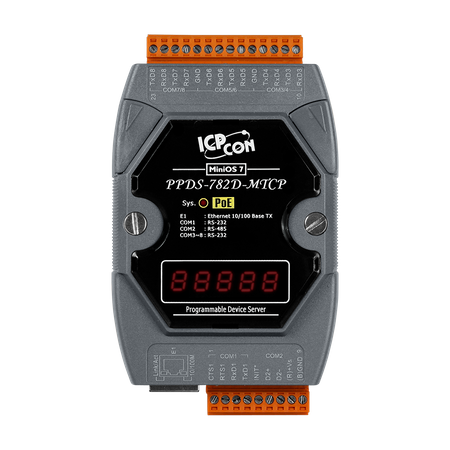

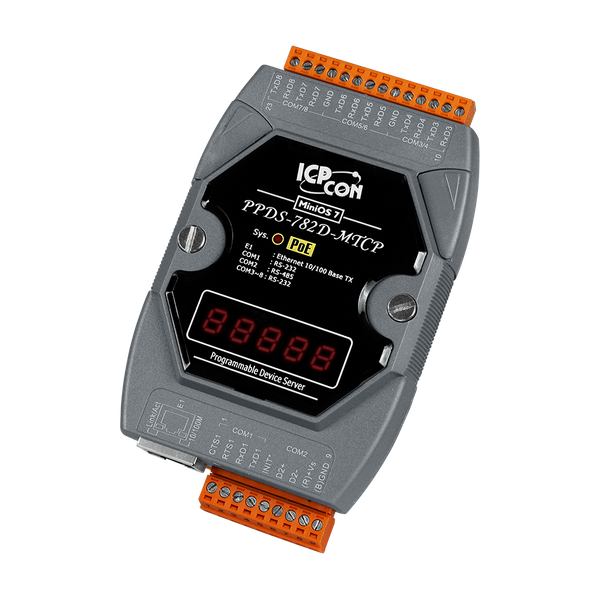

PPDS-782D-MTCP

  • Programowalny serwer urządzeń szeregowych na Ethernet (7x RS-232 i 1x RS-485) z obsługą PoE, bramką Modbus oraz wyświetlaczem LED (RoHS). W zestawie znajduje się kabel CA-0910.
  • PPDS-782D-MTCP
  • PPDS-782D-MTCP

Główne cechy

  • Włączanie urządzeń szeregowych do sieci Ethernet
  • "Wirtualny COM" - Rozszerzenie portów COM
  • VxComm Utility wspiera systemy 32/64-bit Windows 7 SP1/10/2012/2016
  • Obsługuje Modbus TCP na RTU/ASCII Gateway
  • Potężny programowalny serwer urządzeń
  • Watchdog Timer odpowiedni do pracy w trudnych warunkach
  • Ochrona obwodu ESD +/-4 kV na portach szeregowych
  • Samouczący kontroler ASIC na porcie RS-485
  • Wbudowany wysokowydajny MiniOS7 od ICP DAS
  • Kompaktowy rozmiar z wieloma portami szeregowymi

Wprowadzenie

Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych również jako "bramka Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik VxComm/Utility pozwala użytkownikom łatwo przekształcić wbudowane porty COM serii PDS-700 w standardowe porty COM na komputerze. Dzięki niezależności od protokołu, małemu systemowi operacyjnemu i wysokiej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdego zastosowania sieciowego.

Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia system PDS-700 w ciągu zaledwie jednej sekundy, zapewniając najszybszą odpowiedź. Działa również jako bramka Modbus TCP na RTU/ASCII, wspierając większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.

Seria PPDS-700-MTCP posiada zgodność z prawdziwym IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) używając standardowego kabla Ethernet kategorii 5 do zasilania ze switcha PoE jak NS-205PSE. PDSM-700 to wersja PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to wersja PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową zapewnia silniejszą ochronę niż PDS-700 i PPDS-700-MTCP.

Modele PDS(M)-782(D) i PPDS-782(D)-MTCP są wyposażone w 7 portów RS-232 i 1 port RS-485. Wyjmowany blok terminali na płycie głównej został zaprojektowany dla łatwego i solidnego okablowania w warunkach przemysłowych.

Zastosowania

Automatyka przemysłowa, Automatyka budynkowa, Automatyka domowa
pixel
Parametry techniczne:
Product Range:
Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:
80186-80 MHz or compatible
CPU Module: EEPROM:
16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:
512 KB ; Erase unit is one sector (64 KB) ;
,
100,000 erase/write cycles
CPU Module: SRAM:
512 KB
CPU Module: Watchdog Timer:
Yes
Wskaźniki LED
LED Indicators: Status:
1 x Power/PoE
,
5 x digit 7 Segment
ETHERNET
Ethernet: Porty:
10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:
6 x 3-wire RS-232
,
1 x 5-wire RS-232
,
1 x RS-485
Porty COM: Szybkość transmisji:
115200 bps Max.
COM Ports: Bias Resistor:
Yes, 1 KΩ
COM Ports: Parity:
None, Even, Odd, Mark, Space
,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:
7, 8: for COM1 and COM2
,
5, 6, 7, 8: for COM3 ~ COM8
COM Ports: Stop Bit:
1, 2: for COM1 ~ COM8
COM Ports: Node Address:
254 (max.)
Power
Power: Consumption:
2.9 W
Power: Powered from PoE:
IEEE 802.3af, Class 1
Power: Powered from Terminal Block:
+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
72 mm x 35 mm x 123 mm (W x L x H)
Mechanical: Installation:
DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +80 °C
Environment: Humidity:
5 ~ 90% RH, Non-condensing
Status:
Available
