Główne cechy
- Integrowanie urządzeń szeregowych w sieci Ethernet
- "Wirtualny COM" - rozszerzanie portów COM
- VxComm Utility wspiera 32/64-bitowe systemy Windows 7 SP1/10/2012/2016
- Wsparcie dla bramy Modbus TCP do RTU/ASCII
- Potężny Programowalny Serwer Urządzeń
- Watchdog Timer odpowiedni do pracy w trudnych warunkach
- Ochrona obwodów portu szeregowego +/-4 kV ESD
- Automatyczny kontroler ASIC na porcie RS-485
- Wbudowany, wysokowydajny MiniOS7 od ICP DAS
- Wsparcie dla funkcji latched D/I oraz liczników
- Kompaktowy rozmiar z wieloma portami szeregowymi
Wprowadzenie
Seria PDS-700 to rodzina Programowalnych Serwerów Urządzeń, znanych również jako "bramy Serial-to-Ethernet", które są zaprojektowane do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/narzędzie VxComm pozwala łatwo przekształcić wbudowane porty COM serii PDS-700 w standardowe porty COM na komputerze PC. Dzięki swojej niezależności od protokołu, małemu systemowi operacyjnemu i wysokiej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji z obsługą sieci.
Seria PDS-700 obejmuje potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysokiej wydajności MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, zapewniając najszybsze odpowiedzi. Działa również jako brama Modbus TCP do RTU/ASCII, wspierając większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP posiada pełną zgodność z IEEE 802.3af (klasyfikacja, klasa 1) Power over Ethernet (PoE), wykorzystując standardowy kabel Ethernet kategorii 5 do odbioru zasilania z przełącznika PoE, takiego jak NS-205PSE. Model PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową oferuje mocniejszą ochronę niż modele PDS-700 i PPDS-700-MTCP.

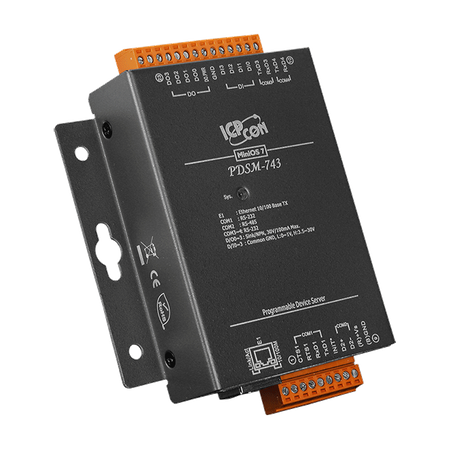

Modele PDS(M)-743(D) oraz PPDS(M)-743(D)-MTCP są wyposażone w 3 porty RS-232, 1 port RS-485 oraz DI/DO. Zdejmowane złącze terminala blokowego na płycie głównej zostało zaprojektowane z myślą o łatwym i solidnym okablowaniu w warunkach przemysłowych.
Seria PDS-700 obejmuje potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysokiej wydajności MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę, zapewniając najszybsze odpowiedzi. Działa również jako brama Modbus TCP do RTU/ASCII, wspierając większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP posiada pełną zgodność z IEEE 802.3af (klasyfikacja, klasa 1) Power over Ethernet (PoE), wykorzystując standardowy kabel Ethernet kategorii 5 do odbioru zasilania z przełącznika PoE, takiego jak NS-205PSE. Model PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową oferuje mocniejszą ochronę niż modele PDS-700 i PPDS-700-MTCP.
Modele PDS(M)-743(D) oraz PPDS(M)-743(D)-MTCP są wyposażone w 3 porty RS-232, 1 port RS-485 oraz DI/DO. Zdejmowane złącze terminala blokowego na płycie głównej zostało zaprojektowane z myślą o łatwym i solidnym okablowaniu w warunkach przemysłowych.
Zastosowania
- Automatyka przemysłowa
- Automatyka budynkowa
- Automatyka domowa
Parametry techniczne:
Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
CPU Module: CPU: | 80186-80 MHz or compatible |
CPU Module: EEPROM: | 16 KB; Data retention: 40 years; 1,000,000 erase/write cycles. |
CPU Module: Flash: | 512 KB ; Erase unit is one sector (64 KB) ; ,
100,000 erase/write cycles |
CPU Module: SRAM: | 512 KB |
CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
LED Indicators: Status: | 1 x Power |
Wejście cyfrowe | |
Wejście cyfrowe: Kanały: | 4 |
Wejście cyfrowe: Typ: | Styk suchy |
Wejście cyfrowe: Sink/Source (NPN/PNP): | Source, Common Ground |
Wejście cyfrowe: ON Poziom napięcia: | +3.5 ~ +30 V |
Wejście cyfrowe: OFF Poziom napięcia: | +1 V max. |
Wyjście cyfrowe | |
Wyjście cyfrowe: Kanały: | 4 |
Wyjście cyfrowe: Typ: | Kolektor otwarty |
Wyjście cyfrowe: Sink/Source (NPN/PNP): | Sink (NPN) [pol] |
Wyjście cyfrowe: Napięcie obciążenia: | 30 VDC, max. |
Wyjście cyfrowe: Prąd obciążenia: | 100 mA, max. |
ETHERNET | |
Ethernet: Porty: | 10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator) |
Porty COM | |
Porty COM: Porty: | 2 x 3-wire RS-232 ,
1 x 5-wire RS-232 ,
1 x RS-485 |
Porty COM: Szybkość transmisji: | 115200 bps Max. |
COM Ports: Bias Resistor: | Yes, 1 KΩ |
COM Ports: Parity: | None, Even, Odd, Mark, Space ,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2. |
COM Ports: Data Bit: | 7, 8: for COM1 and COM2 ,
5, 6, 7, 8: for COM3 ~ COM4 |
COM Ports: Stop Bit: | 1, 2: for COM1 ~ COM4 |
COM Ports: Node Address: | 254 (max.) |
Power | |
Power: Consumption: | 2.0 W |
Power: Powered from Terminal Block: | +10 ~ 30 VDC |
Mechaniczny | |
Mechanical: Casing: | Metal |
Mechanical: Dimensions (mm): | 102 mm x 29 mm x 125 mm (W x L x H) |
Mechanical: Installation: | Wall mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -40 ~ +80 °C |
Environment: Humidity: | 5 ~ 90% RH, Non-condensing |
Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
