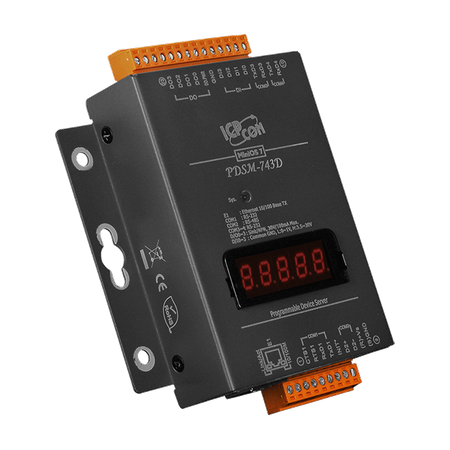

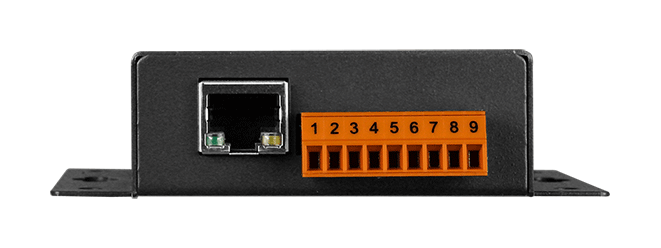

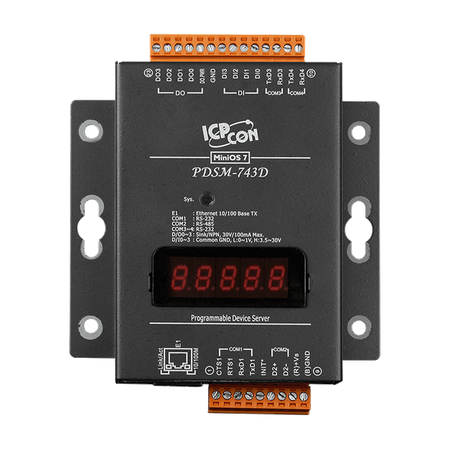

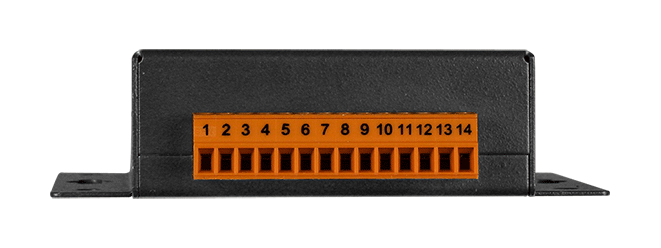

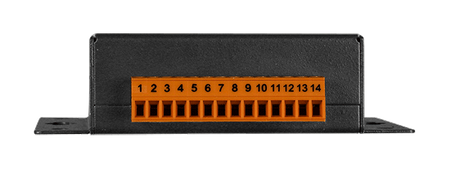

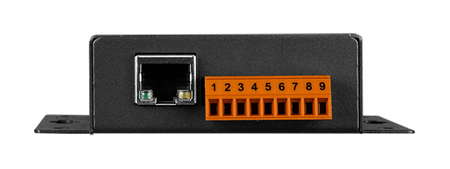

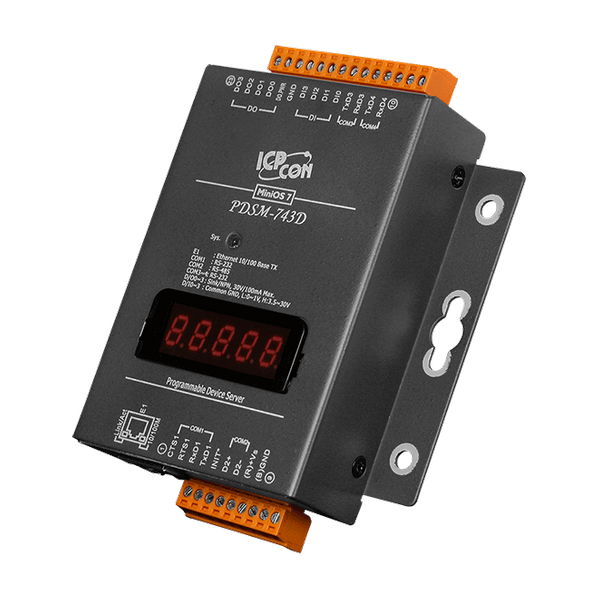

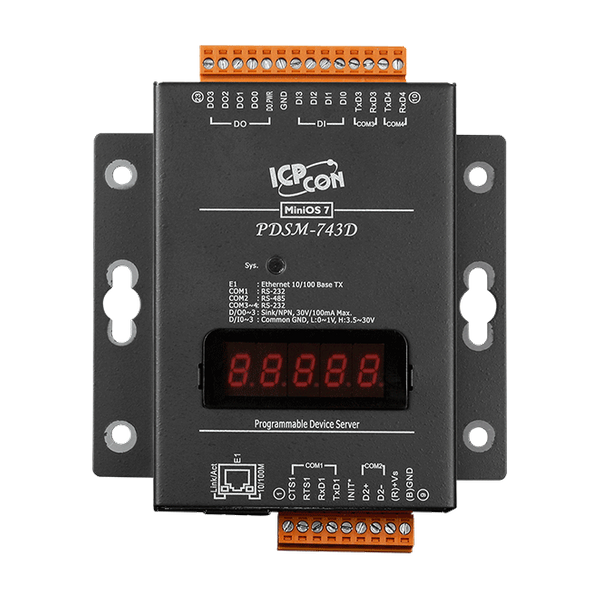

PDSM-743D

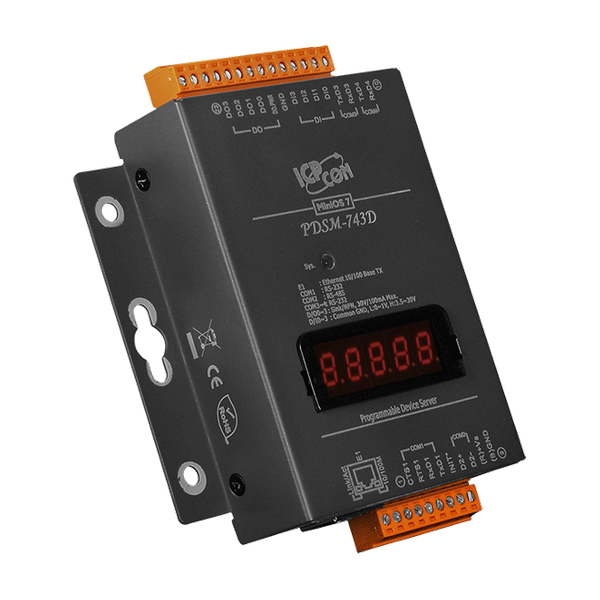

  • Programowalny serwer urządzeń Serial-to-Ethernet (3x RS-232 i 1x RS-485) z 4 wejściami cyfrowymi (DI), 4 wyjściami cyfrowymi (DO) i wyświetlaczem LED (obudowa metalowa) (RoHS) zawiera kabel CA-0910
  • PDSM-743D
  • PDSM-743D
  • PDSM-743D
  • PDSM-743D
  • PDSM-743D

Główne cechy

  • Inkorporacja urządzeń szeregowych w sieci Ethernet
  • "Wirtualny COM" – rozszerzenie portów COM
  • VxComm Utility wspiera 32/64-bitowe wersje systemów Windows 7 SP1/10/2012/2016
  • Obsługa bramy Modbus TCP na RTU/ASCII
  • Mocny programowalny serwer urządzeń
  • Timer Watchdog odpowiedni do pracy w trudnych warunkach
  • Ochrona przed przeładowaniem portu szeregowego +/-4 kV ESD
  • Kontroler ASIC z funkcją samodostrajania na porcie RS-485
  • Wbudowany wysokowydajny MiniOS7 od ICP DAS
  • Wspiera funkcje Latched D/I i Licznika
  • Kompaktowy rozmiar z wieloma portami szeregowymi

Wprowadzenie

Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych również jako "gateway Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazny dla użytkownika sterownik/utility VxComm pozwala łatwo zmienić wbudowane porty COM serii PDS-700 na standardowe porty COM w komputerze. Dzięki niezależności od protokołów, małemu systemowi operacyjnemu i dużej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.

Seria PDS-700 zawiera potężną i niezawodną strukturę programistyczną Xserver, która pozwala na zaprojektowanie solidnych aplikacji Ethernetowych w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybsze reakcje. Działa również jako brama Modbus TCP na RTU/ASCII, obsługując większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.

Seria PPDS-700-MTCP charakteryzuje się zgodnością z normą IEEE 802.3af (klasyfikacja, Klasa 1) zasilania przez Ethernet (PoE) za pomocą standardowego kabla Ethernet kategorii 5, umożliwiając odbieranie zasilania z przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Metalowa obudowa zapewnia silniejszą ochronę niż PDS-700 i PPDS-700-MTCP.

Modele PDSM-743(D) i PPDSM-743(D)-MTCP wyposażone są w 3 porty RS-232, 1 port RS-485 i DI/DO. Odłączany blok terminali na pokładzie został zaprojektowany do łatwego i solidnego okablowania w warunkach przemysłowych.

Zastosowania

Automatyzacja fabryk, Automatyzacja budynków, Automatyzacja domowa
pixel
Parametry techniczne:
Product Range:
Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:
80186-80 MHz or compatible
CPU Module: EEPROM:
16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:
512 KB ; Erase unit is one sector (64 KB) ;
,
100,000 erase/write cycles
CPU Module: SRAM:
512 KB
CPU Module: Watchdog Timer:
Yes
Wskaźniki LED
LED Indicators: Status:
1 x Power
,
5 x digit 7 Segment
Wejście cyfrowe
Wejście cyfrowe: Kanały:
4
Wejście cyfrowe: Typ:
Styk suchy
Wejście cyfrowe: Sink/Source (NPN/PNP):
Source, Common Ground
Wejście cyfrowe: ON Poziom napięcia:
+3.5 ~ +30 V
Wejście cyfrowe: OFF Poziom napięcia:
+1 V max.
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:
4
Wyjście cyfrowe: Typ:
Kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):
Sink (NPN) [pol]
Wyjście cyfrowe: Napięcie obciążenia:
30 VDC, max.
Wyjście cyfrowe: Prąd obciążenia:
100 mA, max.
ETHERNET
Ethernet: Porty:
10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:
2 x 3-wire RS-232
,
1 x 5-wire RS-232
,
1 x RS-485
Porty COM: Szybkość transmisji:
115200 bps Max.
COM Ports: Bias Resistor:
Yes, 1 KΩ
COM Ports: Parity:
None, Even, Odd, Mark, Space
,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:
7, 8: for COM1 and COM2
,
5, 6, 7, 8: for COM3 ~ COM4
COM Ports: Stop Bit:
1, 2: for COM1 ~ COM4
COM Ports: Node Address:
254 (max.)
Power
Power: Consumption:
2.7 W
Power: Powered from Terminal Block:
+10 ~ 30 VDC
Mechaniczny
Mechanical: Casing:
Metal
Mechanical: Dimensions (mm):
102 mm x 29 mm x 125 mm (W x L x H)
Mechanical: Installation:
Wall mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +80 °C
Environment: Humidity:
5 ~ 90% RH, Non-condensing
Status:
Available
