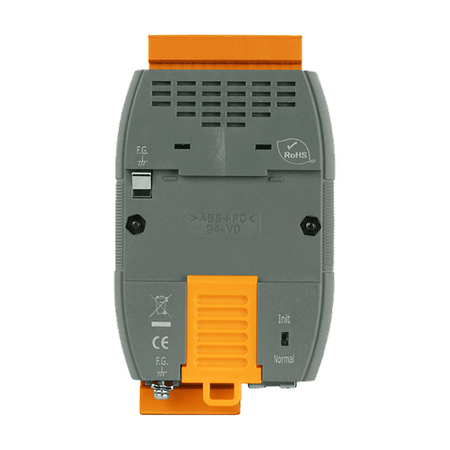

PDS-782

  • Programowalny serwer urządzeń szeregowych na Ethernet (7x RS-232 i 1x RS-485) (RoHS) Zawiera kabel CA-0910
  • PDS-782
  • PDS-782
  • PDS-782

Główne cechy

  • Włączanie urządzeń szeregowych do sieci Ethernet
  • "Wirtualny port COM" - rozszerzenie portów COM
  • VxComm Utility obsługuje 32/64-bitowe systemy Windows 7 SP1/10/2012/2016
  • Obsługuje konwersję Modbus TCP na RTU/ASCII
  • Mocne programowalne serwery urządzeń
  • Timer Watchdog odpowiedni do pracy w trudnych warunkach
  • Ochrona obwodów portu szeregowego przed przepięciami do +/- 4 kV (ESD)
  • Samoregulujący się kontroler ASIC na porcie RS-485
  • Wbudowany wysokowydajny MiniOS7 od ICP DAS
  • Kompaktowy rozmiar z wieloma portami szeregowymi

Wprowadzenie

Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych również jako "bramy Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Przyjazne dla użytkownika oprogramowanie VxComm Driver/Utility umożliwia łatwe przekształcenie wbudowanych portów COM serii PDS-700 w standardowe porty COM na komputerze. Dzięki swojej niezależności od protokołów, małemu rdzeniowi systemu operacyjnego oraz wysokiej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.

Seria PDS-700 zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na zaprojektowanie solidnej aplikacji Ethernet w ciągu jednego dnia. Wbudowany, wysokowydajny MiniOS7 uruchamia się w ciągu zaledwie jednej sekundy, zapewniając najszybsze odpowiedzi. Działa również jako brama Modbus TCP do RTU/ASCII, która obsługuje większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.

Seria PPDS-700-MTCP oferuje prawdziwe zgodne z IEEE 802.3af (klasyfikacja, Klasa 1) zasilanie przez Ethernet (PoE) za pomocą standardowego kabla Ethernet kategorii 5, aby odbierać zasilanie z przełącznika PoE, takiego jak NS-205PSE. PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową zapewnia silniejszą ochronę niż PDS-700 i PPDS-700-MTCP.

PDS(M)-782(D) i PPDS-782(D)-MTCP wyposażone są w 7 portów RS-232 i 1 port RS-485. Odłączany zintegrowany blok terminali jest zaprojektowany do łatwego i solidnego okablowania w warunkach przemysłowych.

Zastosowania

Automatyka przemysłowa, automatyka budynkowa, automatyka domowa
pixel
Parametry techniczne:
Product Range:
Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:
80186-80 MHz or compatible
CPU Module: EEPROM:
16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:
512 KB ; Erase unit is one sector (64 KB) ;
,
100,000 erase/write cycles
CPU Module: SRAM:
512 KB
CPU Module: Watchdog Timer:
Yes
Wskaźniki LED
LED Indicators: Status:
1 x Power
ETHERNET
Ethernet: Porty:
10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:
6 x 3-wire RS-232
,
1 x 5-wire RS-232
,
1 x RS-485
Porty COM: Szybkość transmisji:
115200 bps Max.
COM Ports: Bias Resistor:
Yes, 1 KΩ
COM Ports: Parity:
None, Even, Odd, Mark, Space
,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2.
COM Ports: Data Bit:
7, 8: for COM1 and COM2
,
5, 6, 7, 8: for COM3 ~ COM8
COM Ports: Stop Bit:
1, 2: for COM1 ~ COM8
COM Ports: Node Address:
254 (max.)
Power
Power: Consumption:
2.0 W
Power: Powered from Terminal Block:
+10 ~ 30 VDC
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
72 mm x 35 mm x 123 mm (W x L x H)
Mechanical: Installation:
DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-40 ~ +80 °C
Environment: Humidity:
5 ~ 90% RH, Non-condensing
Status:
Available

Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.

Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.

Gwarancja standardowa 24 miesiące
