Główne cechy
- Dodaje łączność światłowodową do urządzeń szeregowych
- "Wirtualny COM" rozszerza porty COM
- Virtual Utility obsługuje 32/64-bitowe systemy Windows 7 SP1/10/2012/2016
- Potężny programowalny serwer urządzeń
- Timer Watchdog odpowiedni do pracy w trudnych warunkach
- Ochrona obwodów portu szeregowego +/- 4 kV ESD
- Kontroler ASIC z funkcją samodostrajania na porcie RS-485
- Wbudowany wysokowydajny MiniOS7 od ICP DAS
- Obsługuje przejście Modbus TCP do RTU/ASCII
- Niskie zużycie energii
Wprowadzenie

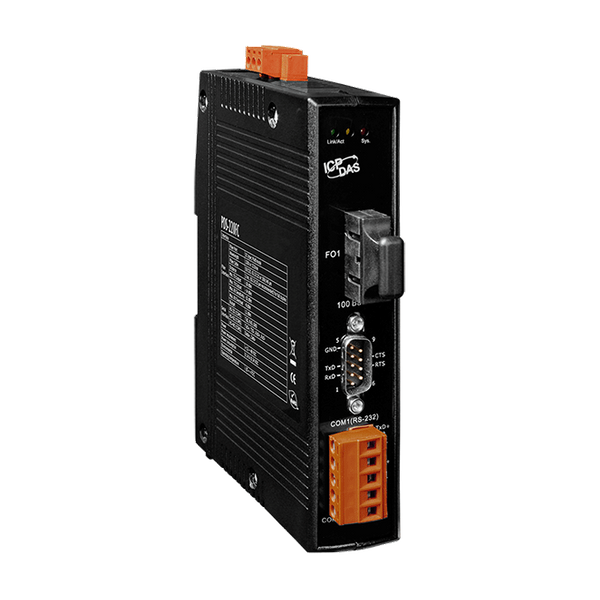

Seria PDS-220Fx to rodzina programowalnych serwerów urządzeń, znanych również jako "brama serial-to-Ethernet", które są zaprojektowane do dodawania łączności światłowodowej do urządzeń RS-232/422/485.
Komunikacja światłowodowa umożliwia transmisję na większe odległości niż inne formy komunikacji, ponieważ sygnały przesyłane w ten sposób mają mniejsze straty i brak przesłuchów. Posiada następujące ważne cechy:
Komunikacja światłowodowa umożliwia transmisję na większe odległości niż inne formy komunikacji, ponieważ sygnały przesyłane w ten sposób mają mniejsze straty i brak przesłuchów. Posiada następujące ważne cechy:
- Odporność na zakłócenia elektromagnetyczne (EMI) — silniki, przekaźniki, spawarki i inne urządzenia przemysłowe generują olbrzymią ilość zakłóceń elektrycznych, które mogą powodować poważne problemy z okablowaniem miedzianym.
- Wysoka odporność elektryczna, co czyni je bezpiecznym do użycia w pobliżu urządzeń wysokiego napięcia lub pomiędzy obszarami o różnych potencjałach uziemienia.
- Brak iskrzenia — ważne w środowiskach zawierających palne lub wybuchowe gazy.
- Nie emituje elektromagnetycznie i trudny do podsłuchania bez zakłócania sygnału — ważne w środowiskach o wysokim poziomie bezpieczeństwa.
Przyjazne dla użytkownika narzędzie VxComm Utility pozwala użytkownikom łatwo zamienić wbudowane porty COM serii PDS-220Fx na standardowe porty COM na komputerze. Dzięki niezależności od protokołu, małookapitulacyjnemu systemowi operacyjnemu oraz wysokiej elastyczności, seria PDS-220Fx jest w stanie sprostać wymaganiom każdej aplikacji sieciowej.
Seria PDS-220Fx zawiera potężną i niezawodną strukturę programowania Xserver, która pozwala na projektowanie solidnych aplikacji Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-220Fx w zaledwie jedną sekundę i zapewnia najszybsze odpowiedzi. PDS-220Fx jest wyposażony w 1 port RS-232 i 1 port RS-485/422. Zdejmowalny złącze blokowe na płycie głównej jest zaprojektowane do łatwego i solidnego okablowania w warunkach przemysłowych.
Zastosowania
Automatyzacja przemysłowa, automatyzacja budynków, automatyzacja domowa
Parametry techniczne:
Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
CPU Module: CPU: | 80186-80 MHz or compatible |
CPU Module: Flash: | 512 KB; Erase unit is one sector (64 KB); 100,000 erase/write cycle |
CPU Module: SRAM: | 512 KB |
CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
LED Indicators: Status: | 1 x Power ,
2 x Ethernet |
ETHERNET | |
Ethernet: Porty: | 100 Base-FX (SC connector) |
Porty COM | |
Porty COM: Porty: | 1 x 5-wire RS-232 ,
1 x RS-485/RS-422 |
Porty COM: Szybkość transmisji: | 115200 bps Max. |
COM Ports: Bias Resistor: | Yes, 1 KΩ |
COM Ports: Parity: | None, Even, Odd, Mark, Space |
COM Ports: Data Bit: | 7, 8 |
COM Ports: Stop Bit: | 1, 2 |
COM Ports: Node Address: | 254 (max.) |
Power | |
Power: Reverse Polarity Protection: | Yes |
Power: Consumption: | 0.14 A @ 24 VDC |
Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
Mechanical: Casing: | Fire Retardant Plastic |
Mechanical: Dimensions (mm): | 31 mm x 157 mm x 123 mm (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +85 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
