Główne cechy
- Obsługuje Modbus master/slave na porcie szeregowym oraz Modbus TCP slave na interfejsie Ethernet
- Obsługuje do 8 jednoczesnych połączeń Modbus TCP w jednym czasie
- Pula danych dla maksymalnie 9600 rejestrów
- Polecenia odpytywania Modbus dla maksymalnie 250 definicji
- Łatwa konfiguracja przy użyciu prostego pliku CSV dla szybkiego uruchomienia
- Interfejs użytkownika oparty na HTML5
- Interfejs użytkownika oparty na sieci Web
Wprowadzenie
Seria MDC-700 to koncentrator danych Modbus, który ma możliwość wykonywania do 250 poleceń Modbus/RTU w celu odczytu/zapisu z/do urządzeń podrzędnych Modbus za pośrednictwem RS-232/485 i pozwala na współpracę z maksymalnie 8 masterami Modbus/TCP w celu pobierania danych poprzez Ethernet. Seria MDC-700 została wyposażona w wbudowany serwer internetowy, który ułatwia konfigurację oraz dostarcza czytelne informacje o wynikach poszczególnych poleceń Modbus/RTU na RS-232/485.
Koncentrator Danych Modbus
MDC wykonuje zdefiniowane wcześniej polecenia Modbus/RTU do odczytu/zapisu danych z/do urządzeń podrzędnych Modbus/RTU poprzez RS-232/485. Odzwierciedla dane urządzeń podrzędnych w swojej własnej pamięci współdzielonej. Akceptuje do 8 masterów Modbus/TCP, które mogą odczytywać/zapisywać dane bezpośrednio z/do pamięci współdzielonej, zamiast odpytywać każde urządzenie podrzędne Modbus/RTU pojedynczo. Dzięki temu dane na RS-232/485 mogą być udostępniane wielu masterom Modbus/TCP, a czas odczytu/zapisu danych z/do wielu urządzeń podrzędnych Modbus/RTU zostaje skrócony.
Wielka Pojemność Pamięci Współdzielonej
MDC może wykonywać do 250 definicji odpytywania. Wewnętrzna pamięć współdzielona posiada cztery tabele do przechowywania odczytywanych danych AI, AO, DI i DO. Każda tabela może przechowywać do 9600 rejestrów.
Config.CSV do Ułatwienia Pracy z Edytowaniem Wielu Definicji
Definicja odpytywania Modbus jest zdefiniowana w pliku Config.CSV. Edytowanie/sprawdzanie wielu definicji odpytywania to ciężka praca i może prowadzić do błędów. Format pliku CSV może ułatwić pracę, używając Excela. Ponadto wbudowany serwer internetowy pozwala użytkownikom importować/eksportować plik Config.CSV za pomocą prostego kliknięcia myszką.
Serwer WWW do Łatwego Operowania i Wyświetlania Czytelnych Informacji
Adres IP, plik konfiguracyjny, Config.CSV mogą być prosto skonfigurowane poprzez serwer WWW. Wyniki wszystkich definicji odpytywania Modbus są wyświetlane na stronie internetowej. Jest to bardzo łatwe do wykrycia, które urządzenie Modbus/RTU ma problem z komunikacją. Oprogramowanie układowe MDC pominie na chwilę nieprawidłową definicję odpytywania Modbus, aby sprawnie wykonywać całe odpytywanie bez przerw.
Koncentrator Danych Modbus
MDC wykonuje zdefiniowane wcześniej polecenia Modbus/RTU do odczytu/zapisu danych z/do urządzeń podrzędnych Modbus/RTU poprzez RS-232/485. Odzwierciedla dane urządzeń podrzędnych w swojej własnej pamięci współdzielonej. Akceptuje do 8 masterów Modbus/TCP, które mogą odczytywać/zapisywać dane bezpośrednio z/do pamięci współdzielonej, zamiast odpytywać każde urządzenie podrzędne Modbus/RTU pojedynczo. Dzięki temu dane na RS-232/485 mogą być udostępniane wielu masterom Modbus/TCP, a czas odczytu/zapisu danych z/do wielu urządzeń podrzędnych Modbus/RTU zostaje skrócony.
Wielka Pojemność Pamięci Współdzielonej
MDC może wykonywać do 250 definicji odpytywania. Wewnętrzna pamięć współdzielona posiada cztery tabele do przechowywania odczytywanych danych AI, AO, DI i DO. Każda tabela może przechowywać do 9600 rejestrów.
Config.CSV do Ułatwienia Pracy z Edytowaniem Wielu Definicji
Definicja odpytywania Modbus jest zdefiniowana w pliku Config.CSV. Edytowanie/sprawdzanie wielu definicji odpytywania to ciężka praca i może prowadzić do błędów. Format pliku CSV może ułatwić pracę, używając Excela. Ponadto wbudowany serwer internetowy pozwala użytkownikom importować/eksportować plik Config.CSV za pomocą prostego kliknięcia myszką.
Serwer WWW do Łatwego Operowania i Wyświetlania Czytelnych Informacji
Adres IP, plik konfiguracyjny, Config.CSV mogą być prosto skonfigurowane poprzez serwer WWW. Wyniki wszystkich definicji odpytywania Modbus są wyświetlane na stronie internetowej. Jest to bardzo łatwe do wykrycia, które urządzenie Modbus/RTU ma problem z komunikacją. Oprogramowanie układowe MDC pominie na chwilę nieprawidłową definicję odpytywania Modbus, aby sprawnie wykonywać całe odpytywanie bez przerw.
Zastosowania
Parametry techniczne:
| Product Range: | Modbus Data Concentrator |
Wyświetl | |
| Wyświetlacz: Typ: | 5 x Digit 7 Segment LED Display |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System, to display heart beat |
ETHERNET | |
| Ethernet: Porty: | x1, 10/100 Base-TX |
| Ethernet: Protocol: | Modbus/TCP Slave |
Porty COM | |
| Porty COM: Porty: | 1 x 5-wire RS-232 ,
1 x 2-wire RS-485 |
| Porty COM: Szybkość transmisji: | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| COM Ports: Data Format: | N81, E81, O81 |
| COM Ports: Protocol: | Modbus RTU Master/Modbus RTU Slave |
| COM Ports: Polling Definition: | 250 definitions for all RS-232/485 ports |
| COM Ports: Shared Memory: | 9600 registers for each of AI, AO, DI and DO data |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC (non-regulated) |
| Power: Consumption: | 2.5 W |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 102 mm x 125 mm x 28 mm (W x H x D) |

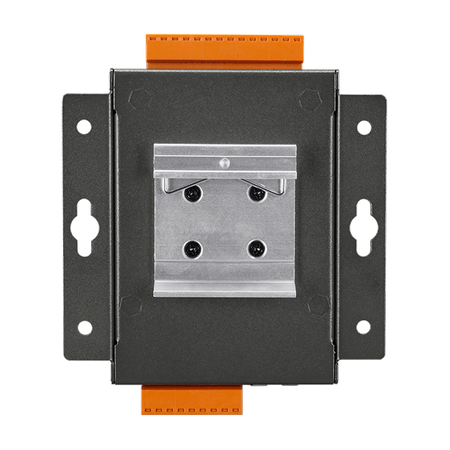

| Mechanical: Installation: | Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
