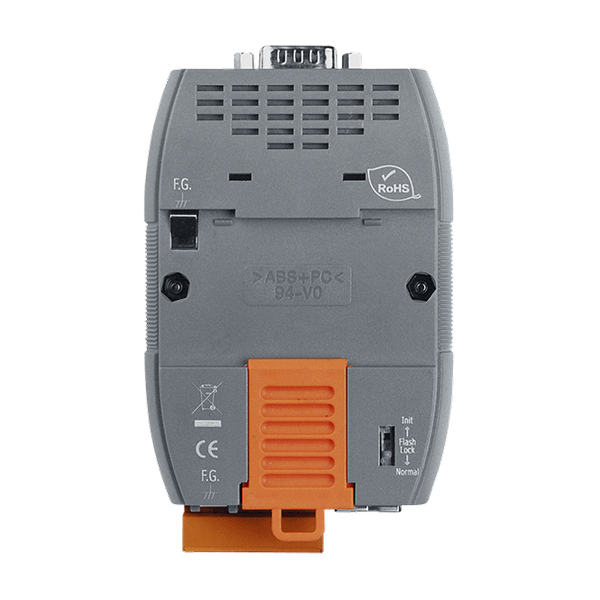

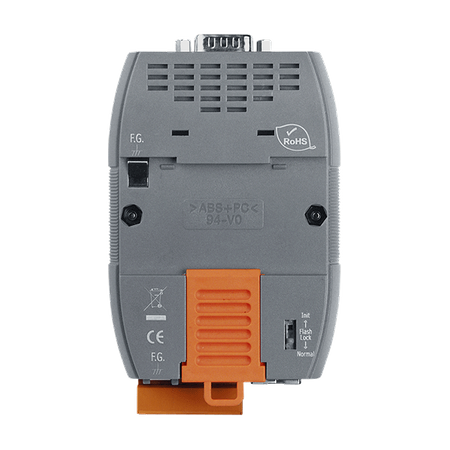

Name: DS-712
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Integracja urządzeń szeregowych z siecią Ethernet
"Virtual COM" - rozszerzenie portów COM
Tryby aplikacji: Virtual COM, TCP Server, TCP Client
VxComm Utility wspiera 32/64-bitowe Windows 7 SP1/10/2012/2016
Wysokowydajny serwer urządzeń
Watchdog Timer odpowiedni do pracy w trudnych warunkach
Ochrona przed odwróceniem polaryzacji zasilania
Ochrona obwodu portu szeregowego przed ESD +/-4 kV
Wbudowany wysokowydajny MiniOS7 od ICP DAS
Ethernet 10/100 Base-TX, port RJ-45 (Auto-negotiacja, auto MDI/MDI-X, wskaźnik LED)
Niskie zużycie energii
Kompaktowy rozmiar

Wprowadzenie

Seria DS-700 to urządzenia do konwersji RS-232/422/485 na Ethernet, które zostały zaprojektowane do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Dzięki zastosowaniu sterownika VxComm/Utility, wbudowany port COM serii DS-700 może być wirtualizowany jako standardowy port COM w systemie Windows. Dzięki niezależności od protokołu, niewielkiemu rozmiarowi i elastyczności, seria DS-700 spełnia wymagania praktycznie każdej sieciowej aplikacji.

Model DS-712 jest wyposażony w męski złącze DB-9 i obsługuje 5-przewodowy port RS-232, natomiast model DS-715 posiada zdejmowany blok terminali i obsługuje 4-przewodowy port RS-422 lub 2-przewodowy port RS-485 z izolacją 2000 Vrms.

Zastosowania

Automatyka przemysłowa, Automatyka budynkowa, Automatyka domowa

Parametry techniczne:

Product Range:	Serial-to-Ethernet Device Server
Moduł CPU
CPU Module: CPU:	80186-80 MHz or compatible
CPU Module: EEPROM:	16 KB; Data return: 40 years.
CPU Module: Flash:	512 KB
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power , 2 x Ethernet
ETHERNET
Ethernet: Porty:	10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator)
Porty COM
Porty COM: Porty:	1 x 5-wire RS-232
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Bias Resistor:	Yes, 1 KΩ
COM Ports: Parity:	None, Even, Odd, Mark, Space , None parity is required when using 8 data bits and 2 stop bits on COM1.
COM Ports: Data Bit:	7, 8: for COM1
COM Ports: Stop Bit:	1, 2: for COM1
COM Ports: Node Address:	254 (max.)
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	2.0 W
Power: Powered from Terminal Block:	12 VDC ~ +48 VDC (non-regulated)
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 mm x 118 mm x 35 mm (W x H x D)
Mechanical: Installation:	DIN-Rail or Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	5 ~ 90% RH, Non-condensing
Status:	Available
