Główne cechy
- Integracja dowolnego urządzenia RS-232 z Ethernetem
- Tryby aplikacji: Virtual COM, TCP Server, TCP Client
- VxComm Utility wspiera 32/64-bitowe systemy Windows 7 SP1/10/2012/2016
- Maks. liczba połączeń: zalecany 1 socket na port szeregowy
- Obsługa aplikacji typu „pair-connection” (mostek szeregowy, tunel szeregowy)
- Obsługa odpowiedzi UDP dla wykrywania urządzeń (UDP Search)
- Mini serwer WWW do konfiguracji (HTTP)
Wprowadzenie
Seria tDS-700 to zestaw serwerów urządzeń Serial-to-Ethernet zaprojektowanych do dodania łączności Ethernet i Internet do dowolnych urządzeń RS-232 oraz RS-422/485, eliminując ograniczenie długości kabla w tradycyjnej komunikacji szeregowej. Dzięki wykorzystaniu sterownika/narzędzia VxComm wbudowany port COM serii tDS-700 może być wirtualizowany jako standardowy port COM w systemie Windows. Użytkownicy mogą zdalnie uzyskiwać dostęp lub monitorować urządzenia szeregowe przez Internet/Ethernet bez konieczności modyfikacji oprogramowania.
Serwery urządzeń tDS-700 mogą być używane do tworzenia aplikacji z połączeniami pary (także mostka szeregowego lub tunelu szeregowego), a następnie kierują dane przez TCP/IP pomiędzy dwoma urządzeniami szeregowymi, co jest przydatne przy podłączaniu komputerów mainframe, serwerów lub innych urządzeń szeregowych bez możliwości Ethernet. Dzięki swojej niezależności od protokołów i elastyczności, tDS-700 spełnia wymagania praktycznie każdej aplikacji z obsługą sieci.
DHCP minimalizuje błędy konfiguracji spowodowane ręczną konfiguracją adresów IP, takie jak konflikty adresów wynikające z przypisania jednego adresu IP do więcej niż jednego komputera lub urządzenia w tym samym czasie. Model tDS-700 obsługuje funkcję klienta DHCP, co pozwala urządzeniu łatwo uzyskać niezbędne informacje konfiguracyjne TCP/IP z serwera DHCP. tDS-700 zawiera również mechanizm odpowiedzi UDP, który przesyła informacje o adresie IP w odpowiedzi na wyszukiwanie UDP z narzędzia VxComm Utility, co zwiększa efektywność zarządzania lokalnego.
tDS-700 wyposażony jest w potężny 32-bitowy MCU, który umożliwia efektywne zarządzanie ruchem sieciowym. Posiada również wbudowany serwer WWW, który zapewnia intuicyjny interfejs zarządzania internetowego, umożliwiając użytkownikom modyfikację ustawień modułu, takich jak DHCP/statyczny IP, brama/maska i porty szeregowe.
Dzięki zadziwiająco małemu rozmiarowi, tDS-700 zapewnia maksymalne oszczędności miejsca, co pozwala na łatwą instalację w dowolnym miejscu, nawet bezpośrednio przymocowany do urządzenia szeregowego lub wbudowany w maszynę.
Seria tDS-700 posiada również wbudowany watchdog CPU, który automatycznie resetuje CPU, jeśli wbudowane oprogramowanie działa nieprawidłowo lub nie ma komunikacji między tDS-700 a hostem przez określony czas (timeout systemu). To ważna funkcja zapewniająca ciągłą pracę tDS-700 nawet w trudnych warunkach. Ponadto seria tDS-700 (dla wersji i) zawiera również izolację 3000 VDC i komponent ochronny +/-4 kV ESD, który odprowadza potencjalnie niebezpieczny ładunek z dala od wrażliwego obwodu, chroniąc moduł i sprzęt przed nagłym i chwilowym prądem elektrycznym.
tDS-700 (Non-T) oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do odbioru zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, tDS-700 przyjmie również zasilanie z adaptera DC. tDS-700 został zaprojektowany z myślą o bardzo niskim zużyciu energii, co pozwala zmniejszyć ukryte koszty wynikające ze wzrostu cen paliw i energii elektrycznej, szczególnie w przypadku posiadania dużej liczby zainstalowanych serwerów urządzeń. Zmniejszenie zużycia energii przez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie ekologicznego środowiska.
Serwery urządzeń tDS-700 mogą być używane do tworzenia aplikacji z połączeniami pary (także mostka szeregowego lub tunelu szeregowego), a następnie kierują dane przez TCP/IP pomiędzy dwoma urządzeniami szeregowymi, co jest przydatne przy podłączaniu komputerów mainframe, serwerów lub innych urządzeń szeregowych bez możliwości Ethernet. Dzięki swojej niezależności od protokołów i elastyczności, tDS-700 spełnia wymagania praktycznie każdej aplikacji z obsługą sieci.
DHCP minimalizuje błędy konfiguracji spowodowane ręczną konfiguracją adresów IP, takie jak konflikty adresów wynikające z przypisania jednego adresu IP do więcej niż jednego komputera lub urządzenia w tym samym czasie. Model tDS-700 obsługuje funkcję klienta DHCP, co pozwala urządzeniu łatwo uzyskać niezbędne informacje konfiguracyjne TCP/IP z serwera DHCP. tDS-700 zawiera również mechanizm odpowiedzi UDP, który przesyła informacje o adresie IP w odpowiedzi na wyszukiwanie UDP z narzędzia VxComm Utility, co zwiększa efektywność zarządzania lokalnego.
tDS-700 wyposażony jest w potężny 32-bitowy MCU, który umożliwia efektywne zarządzanie ruchem sieciowym. Posiada również wbudowany serwer WWW, który zapewnia intuicyjny interfejs zarządzania internetowego, umożliwiając użytkownikom modyfikację ustawień modułu, takich jak DHCP/statyczny IP, brama/maska i porty szeregowe.
Dzięki zadziwiająco małemu rozmiarowi, tDS-700 zapewnia maksymalne oszczędności miejsca, co pozwala na łatwą instalację w dowolnym miejscu, nawet bezpośrednio przymocowany do urządzenia szeregowego lub wbudowany w maszynę.
Seria tDS-700 posiada również wbudowany watchdog CPU, który automatycznie resetuje CPU, jeśli wbudowane oprogramowanie działa nieprawidłowo lub nie ma komunikacji między tDS-700 a hostem przez określony czas (timeout systemu). To ważna funkcja zapewniająca ciągłą pracę tDS-700 nawet w trudnych warunkach. Ponadto seria tDS-700 (dla wersji i) zawiera również izolację 3000 VDC i komponent ochronny +/-4 kV ESD, który odprowadza potencjalnie niebezpieczny ładunek z dala od wrażliwego obwodu, chroniąc moduł i sprzęt przed nagłym i chwilowym prądem elektrycznym.
tDS-700 (Non-T) oferuje prawdziwą zgodność z IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do odbioru zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, tDS-700 przyjmie również zasilanie z adaptera DC. tDS-700 został zaprojektowany z myślą o bardzo niskim zużyciu energii, co pozwala zmniejszyć ukryte koszty wynikające ze wzrostu cen paliw i energii elektrycznej, szczególnie w przypadku posiadania dużej liczby zainstalowanych serwerów urządzeń. Zmniejszenie zużycia energii przez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie ekologicznego środowiska.
Zastosowania
Automatyka przemysłowa, Automatyka budynkowa i domowa, Zdalna diagnostyka i zarządzanie
Parametry techniczne:
Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |

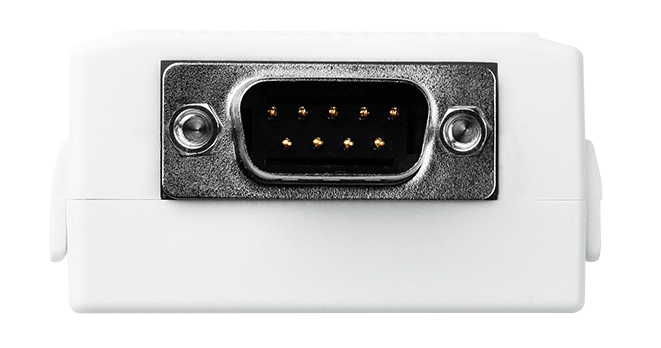

Porty COM: Porty: | 1 x 5-wire RS-232 |
Porty COM: Szybkość transmisji: | 115200 bps Max. |
COM Ports: Parity: | None, Odd, Even, Mark, Space |
COM Ports: Data Bit: | 5, 6, 7, 8 |
COM Ports: Stop Bit: | 1, 2 |
Power | |
Power: Consumption: | 0.07 A @ 24 VDC |
Power: Powered from PoE: | IEEE 802.3af, Class 1 |
Power: Powered from Terminal Block: | +12 ~ 48 VDC |
Mechaniczny | |
Mechanical: Casing: | Plastic |
Mechanical: Dimensions (mm): | 52 mm x 27 mm x 90 mm (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
