Główne cechy
- Obsługuje konwersję prędkości transmisji
- Obsługuje konwersję protokołów Modbus RTU/ASCII
- Tryb surowych danych dla większości protokołów zapytanie-odpowiedź
- Wbudowany serwer WWW umożliwiający łatwą konfigurację (HTTP)
- Pamięć podręczna zapewnia szybszą odpowiedź
Wprowadzenie

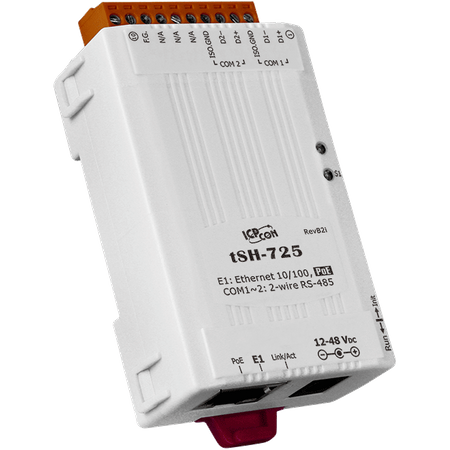

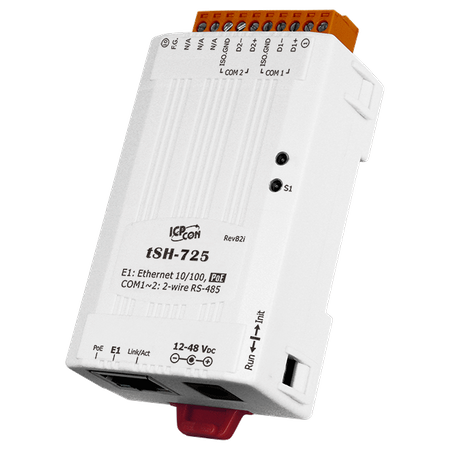

Moduł tSH-700 to udostępniacz/konwerter portów szeregowych, oferujący szereg funkcji, w tym "Konwersję prędkości transmisji", "Konwersję Modbus RTU/ASCII", "Dwa urządzenia nadrzędne dzielące jedno urządzenie podrzędne" oraz "Funkcję pamięci podręcznej odczytu".
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracyjny, bez potrzeby używania poleceń konsoli.
Konwersja prędkości transmisji:
Ta funkcja umożliwia komunikację jednego urządzenia nadrzędnego z urządzeniami podrzędnymi używającymi różnych prędkości transmisji i formatów danych.

Konwersja Modbus RTU/ASCII:
Ta funkcja umożliwia komunikację jednego urządzenia nadrzędnego Modbus RTU/ASCII z urządzeniami podrzędnymi Modbus RTU/ASCII używającymi różnych protokołów, prędkości transmisji i formatów danych.

Dwa urządzenia nadrzędne dzielące jedno urządzenie podrzędne (dotyczy tylko serii tSH-73x):
Ta funkcja umożliwia współdzielenie urządzeń podrzędnych przez dwa urządzenia nadrzędne podłączone do różnych portów szeregowych.


Wbudowana funkcja pamięci podręcznej zmniejsza obciążenie komunikacji szeregowej na porcie podrzędnym poprzez eliminowanie zduplikowanych zapytań, gdy oba urządzenia nadrzędne żądają tych samych informacji.
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracyjny, bez potrzeby używania poleceń konsoli.
Konwersja prędkości transmisji:
Ta funkcja umożliwia komunikację jednego urządzenia nadrzędnego z urządzeniami podrzędnymi używającymi różnych prędkości transmisji i formatów danych.

Konwersja Modbus RTU/ASCII:
Ta funkcja umożliwia komunikację jednego urządzenia nadrzędnego Modbus RTU/ASCII z urządzeniami podrzędnymi Modbus RTU/ASCII używającymi różnych protokołów, prędkości transmisji i formatów danych.

Dwa urządzenia nadrzędne dzielące jedno urządzenie podrzędne (dotyczy tylko serii tSH-73x):
Ta funkcja umożliwia współdzielenie urządzeń podrzędnych przez dwa urządzenia nadrzędne podłączone do różnych portów szeregowych.



Uwaga: Zaleca się ustawienie dużych wartości czasu oczekiwania i interwałów skanowania na obu urządzeniach nadrzędnych, ponieważ port podrzędny jest teraz dwukrotnie obciążony.
Funkcja pamięci podręcznej odczytu:Wbudowana funkcja pamięci podręcznej zmniejsza obciążenie komunikacji szeregowej na porcie podrzędnym poprzez eliminowanie zduplikowanych zapytań, gdy oba urządzenia nadrzędne żądają tych samych informacji.
Zastosowania
Automatyka przemysłowa, budynkowa i domowa Zdalna diagnostyka i zarządzanie Monitorowanie energii słonecznej
Parametry techniczne:
Product Range: | Converter |
Moduł CPU | |
CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
Porty COM: Porty: | 2 x RS-485 |
Porty COM: Szybkość transmisji: | 115200 bps Max. |
COM Ports: Bias Resistor: | Yes, 1 KΩ |
COM Ports: Parity: | None, Odd, Even, Mark, Space |
COM Ports: Data Bit: | 5, 6, 7, 8 |
COM Ports: Stop Bit: | 1, 2 |
COM Ports: Node Address: | RS-485 254 Nodes(max.) |
Power | |
Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
Mechanical: Casing: | Plastic |
Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
