Główne cechy
- Obsługuje konwersję szybkości transmisji (Baud Rate)
- Obsługuje konwersję protokołów Modbus RTU/ASCII
- Tryb surowych danych dla większości protokołów typu zapytanie-odpowiedź
- Wbudowany serwer WWW dla łatwej konfiguracji (HTTP)
- Funkcja read-cache zapewnia szybszą odpowiedź
Introduction

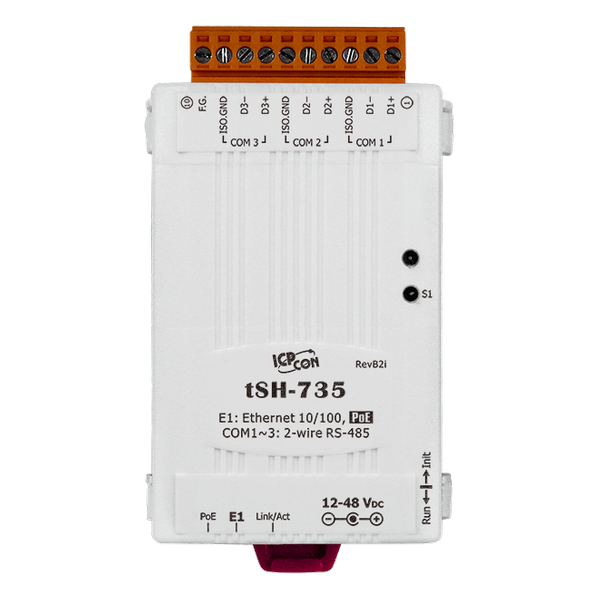

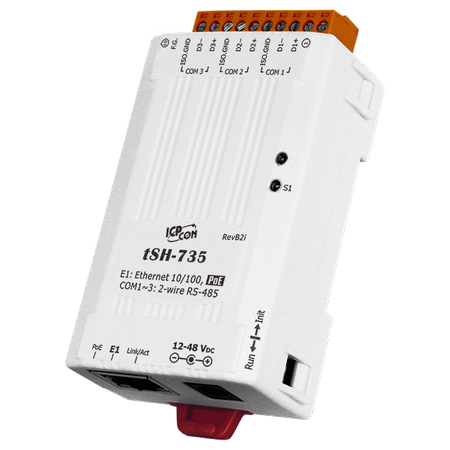

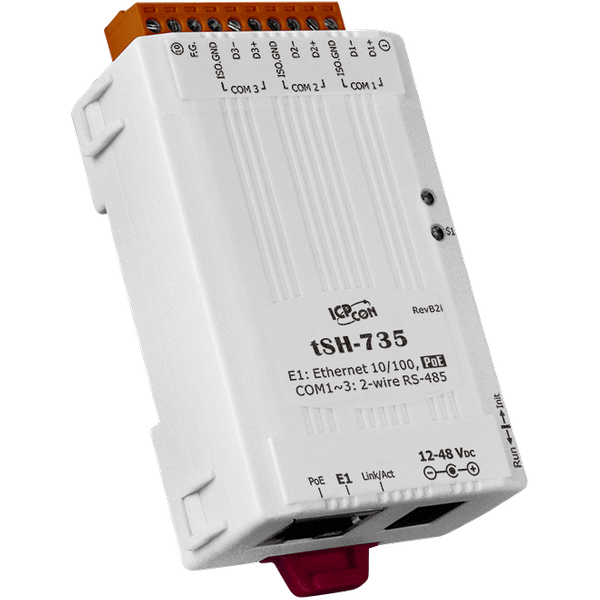

Moduł tSH-700 to współdzielony port szeregowy/konwerter, który oferuje szereg funkcji, w tym "Konwersję szybkości transmisji", "Konwersję Modbus RTU/ASCII", "Dwóch masterów współdzieli jeden slave" oraz "Funkcję pamięci podręcznej odczytu".
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracyjny, bez potrzeby używania poleceń konsoli.
Konwersja szybkości transmisji (Baud Rate Conversion):
Ta funkcja pozwala jednemu urządzeniu master na komunikację z urządzeniami slave używającymi różnych szybkości transmisji i formatów danych.

Konwersja Modbus RTU/ASCII (Modbus RTU/ASCII Conversion):
Ta funkcja pozwala jednemu urządzeniu master Modbus RTU/ASCII na komunikację z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, szybkości transmisji i formatów danych.

Dwóch masterów współdzieli jednego slave'a (dotyczy tylko serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom master podłączonym do różnych portów szeregowych na współdzielenie urządzeń slave.

Funkcja pamięci podręcznej odczytu (Read-Cache Function):
Wbudowana funkcja pamięci podręcznej zmniejsza obciążenie komunikacji szeregowej na porcie slave poprzez usuwanie zduplikowanych zapytań, gdy dwa urządzenia master żądają tych samych informacji.
Wbudowany serwer WWW zapewnia łatwy interfejs konfiguracyjny, bez potrzeby używania poleceń konsoli.
Konwersja szybkości transmisji (Baud Rate Conversion):
Ta funkcja pozwala jednemu urządzeniu master na komunikację z urządzeniami slave używającymi różnych szybkości transmisji i formatów danych.

Konwersja Modbus RTU/ASCII (Modbus RTU/ASCII Conversion):
Ta funkcja pozwala jednemu urządzeniu master Modbus RTU/ASCII na komunikację z urządzeniami slave Modbus RTU/ASCII używającymi różnych protokołów, szybkości transmisji i formatów danych.

Dwóch masterów współdzieli jednego slave'a (dotyczy tylko serii tSH-73x):
Ta funkcja pozwala dwóm urządzeniom master podłączonym do różnych portów szeregowych na współdzielenie urządzeń slave.



Uwaga: zaleca się ustawienie dużej wartości czasu oczekiwania i interwału skanowania dla obu masterów, ponieważ port slave teraz jest podwójnie obciążony
Funkcja pamięci podręcznej odczytu (Read-Cache Function):
Wbudowana funkcja pamięci podręcznej zmniejsza obciążenie komunikacji szeregowej na porcie slave poprzez usuwanie zduplikowanych zapytań, gdy dwa urządzenia master żądają tych samych informacji.
Zastosowania
Automatyka przemysłowa, budynkowa i domowa
Zdalna diagnostyka i zarządzanie
Monitorowanie energii słonecznej
Zdalna diagnostyka i zarządzanie
Monitorowanie energii słonecznej
Parametry techniczne:
Product Range: | Converter |
Moduł CPU | |
CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
Porty COM: Porty: | 3 x RS-485 |
Porty COM: Szybkość transmisji: | 115200 bps Max. |
COM Ports: Bias Resistor: | Yes, 1 KΩ |
COM Ports: Parity: | None, Odd, Even, Mark, Space |
COM Ports: Data Bit: | 5, 6, 7, 8 |
COM Ports: Stop Bit: | 1, 2 |
COM Ports: Node Address: | RS-485 254 Nodes(max.) |
Power | |
Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
Mechanical: Casing: | Plastic |
Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
