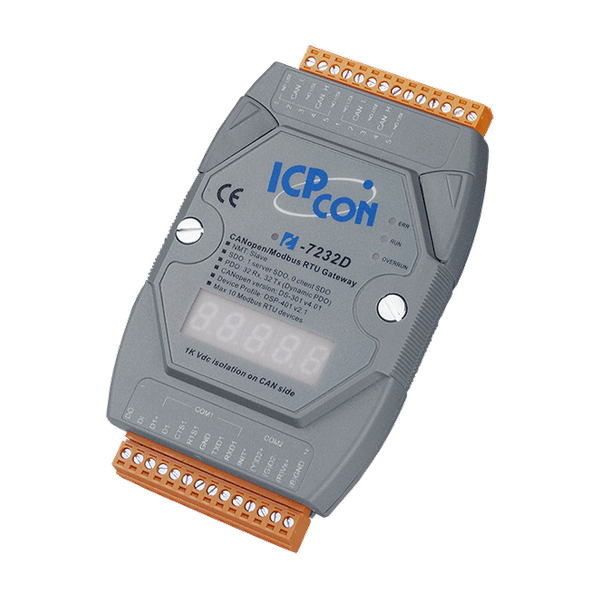

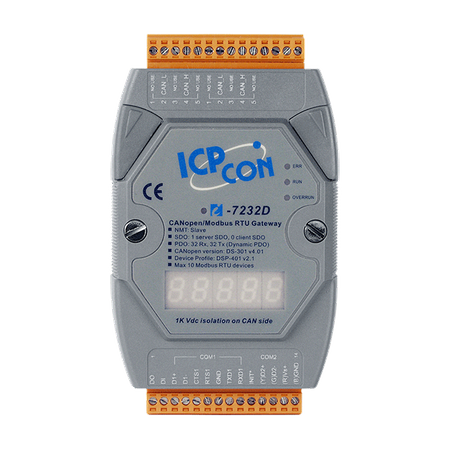

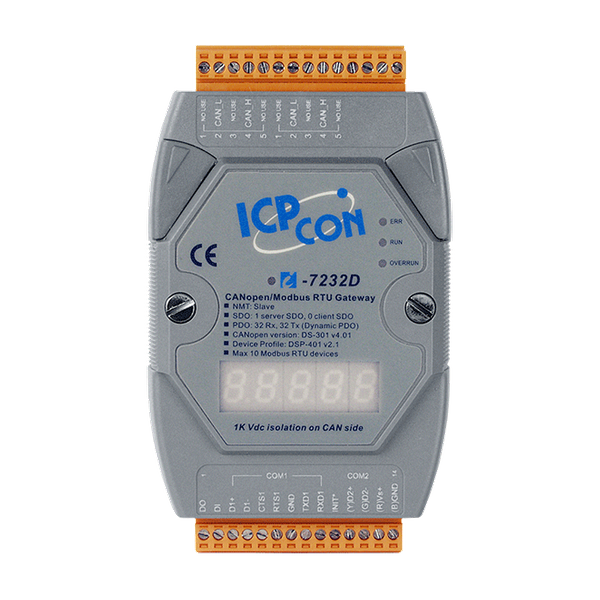

I-7232D-G

  • Bramka CANopen Slave / Modbus RTU Master (RoHS)
  • I-7232D-G
  • I-7232D-G

Główne cechy

  • NMT: Slave
  • Kontrola Błędu: protokół Node Guarding
  • ID Węzła: ustawiane przez oprogramowanie CAN_MRU Utility lub protokół LSS
  • Tryby PDO: wywoływane zdarzeniem, żądane zdalnie, cykliczne i acykliczne SYNC
  • Mapowanie PDO: zmienne
  • Liczba SDO: 1 serwer, 0 klientów
  • Wiadomość Awaryjna: Tak
  • Wersja CANopen: DS-301 v4.02
  • Profil Urządzenia: DSP-401 v2.1
  • CiA DSP-305 V1.1
  • Obsługuje maks. 10 modułów serii Modbus RTU I/O
  • Przyjazny interfejs do konfiguracji parametrów
  • 7-segmentowy wyświetlacz LED do wyświetlania ID Węzła, prędkości transmisji CAN i prędkości transmisji RS-485

Wprowadzenie

I-7232D to brama CANopen slave do Modbus RTU master, która pozwala masterowi CANopen na dostęp do urządzeń slave Modbus. W sieci CANopen I-7232D jest węzłem NMT slave, serwerem SDO, producentem PDO i konsumentem PDO. Z perspektywy sieci Modbus jest masterem Modbus RTU, który odpytywa wszystkie zdefiniowane dane urządzeń slave Modbus RTU i przekazuje polecenia sterujące CANopen do urządzeń slave Modbus. I-7232D jest zgodny ze specyfikacjami CANopen CiA-301 v4.02 i CiA-401 v2.1, oferując wiele funkcji protokołów CANopen, takich jak dynamiczne PDO, obiekt EMCY, wartość wyjścia błędu, cykliczny i acykliczny SYNC. Podobnie jak w przypadku I-7231D, użytkownicy mogą łatwo zastosować I-7232D w standardowym masterze CANopen przy użyciu pliku EDS dostarczonego przez narzędzie użytkowe.

Zastosowania

  • System Sterowania
  • Automatyka Budynkowa
  • Automatyka Fabryk
  • Rozproszone pozyskiwanie danych
pixel
Parametry techniczne:
Product Range:
CANopen
Moduł CPU
CPU Module: Watchdog Timer:
Hardware watchdog
Wskaźniki LED
LED Indicators: Status:
MS LED, NS LED, IO LED
Porty COM
Porty COM: Porty:
1 x RS-232/485, Non-isolated
Porty COM: Szybkość transmisji:
1200 ~ 115200 bps
COM Ports: Protocol:
Modbus RTU Master
COM Ports: Parity:
None, Even, Odd
COM Ports: Data Bit:
7, 8
COM Ports: Stop Bit:
1, 2
CANopen
CANopen: Controller:
NXP SJA1000T with 16 MHz clock
CANopen: Ports:
1
CANopen: Baud Rate:
10 k ~ 1 M
CANopen: Isolation:
1000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CANopen: Terminal Resistor:
Built-in 120Ω
CANopen: Protocol:
CiA 301 v4.02
CANopen: Node ID:
1 ~ 255
CANopen: Error Control:
Node Guarding protocol / Heartbeat Producer
CANopen: NMT:
Slave
CANopen: EMCY Message:
Yes
Power
Power: Consumption:
3W
Mechaniczny
Mechanical: Dimensions (mm):
72 x 122 x 33 (W x H x D)
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
