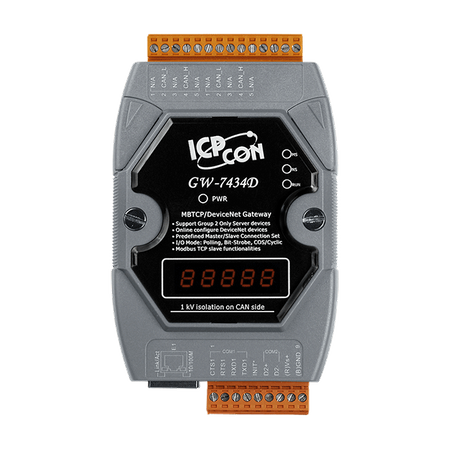

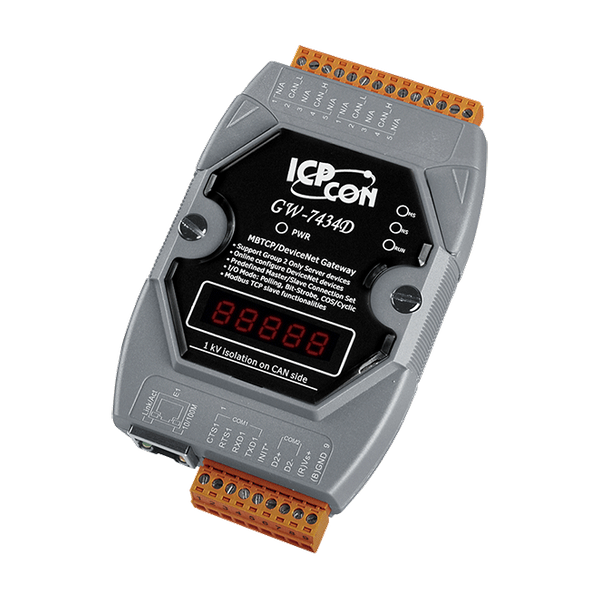

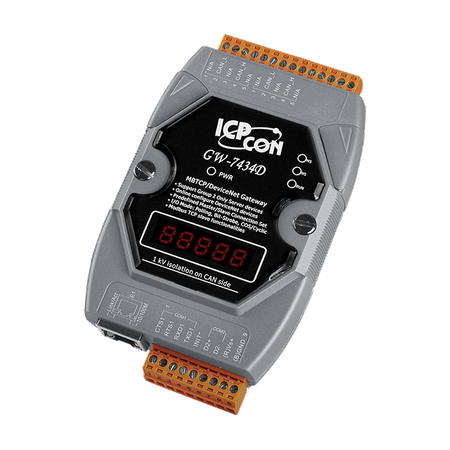

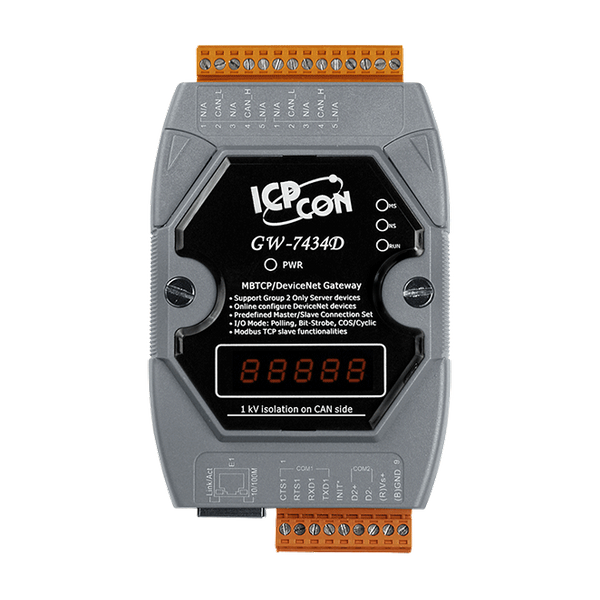

GW-7434D-G

  • Serwer Modbus/TCP do bramy DeviceNet Master (RoHS)
  • GW-7434D-G
  • GW-7434D-G

Główne cechy

  • Programowalny adres MAC DeviceNet Mastera
  • Programowalna szybkość transmisji DeviceNet: 125K, 250K, 500K
  • Obsługuje maksymalnie 63 urządzenia DeviceNet
  • Predefiniowany zestaw połączeń Master/Slave
  • Długość I/O DeviceNet: maks. 128 bajtów (wejście/wyjście) na jednego slave'a DeviceNet
  • Całkowita długość I/O DeviceNet: maks. 1280 bajtów (wejście/wyjście) dla wszystkich slave'ów DeviceNet
  • Obsługuje tryby operacyjne I/O: Poll, Bit-Strobe oraz Change Of State/Cyclic
  • Obsługuje maksymalnie 512 bajtów danych I/O Modbus do mapowania I/O DeviceNet
  • Obsługuje dodawanie i usuwanie urządzeń z sieci online
  • Konwerter z jednego Modbus/TCP na wiele Modbus/RTU, ustawiany za pomocą Utility
  • Obsługuje technikę VxComm dla wszystkich portów COM kontrolerów, ustawianą za pomocą Utility
  • Możliwość jednoczesnego dostępu wielu klientów (lub masterów)
  • Obsługuje Modbus RTU do DeviceNet master, ustawiany za pomocą Utility

Wprowadzenie

GW-7434D to ekonomiczne rozwiązanie, które zapewnia transformację protokołu komunikacyjnego między protokołem DeviceNet a protokołem Modbus TCP. Ten moduł rozwiązuje problem podłączenia istniejącej sieci DeviceNet do sterownika PLC, HMI lub SCADA opartego na Ethernet w celu konfiguracji systemu kontroli lub monitoringu. W odróżnieniu od GW-7243D, GW-7434D oferuje funkcję zestawu połączeń Predefined Master i funkcję serwera tylko dla grupy 2 jako master DeviceNet, oraz umożliwia automatyczny i cykliczny dostęp do slave'ów DeviceNet. Jeśli sterownik PLC, HMI lub SCADA chciałby uzyskać dostęp do slave'ów DeviceNet i jednocześnie komunikować się z slave'ami Modbus lub urządzeniami podłączonymi przez port RS-232 lub RS-485 GW-7434D, moduł ten może być serwerem Modbus TCP lub serwerem VxComm do wymiany danych z tymi urządzeniami.

Zastosowania

Stacja zaworów gazowych DeviceNet (EN)

Sterowanie ramieniem robotycznym (TC)

Sterowanie ramieniem robotycznym (EN)

Zastosowania HMI (EN)

Typowe zastosowania

Zastosowanie 1: bramka Modbus TCP/RTU slave do DeviceNet master

GW-7434D może działać jako bramka Modbus TCP/RTU slave do DeviceNet master. Używając tego modułu, użytkownicy nie muszą przejmować się szczegółami protokołu DeviceNet. Moduł automatycznie zaimplementuje protokół DeviceNet. Głównie obsługuje funkcje Predefiniowanego zestawu połączeń master/slave, umożliwiając użytkownikom łączenie danych I/O do sieci DeviceNet za pomocą poleceń Modbus TCP/RTU.

Zastosowanie 2: pojedynczy konwerter Modbus/TCP na wiele Modbus/RTU

GW-7434D może być pojedynczym konwerterem Modbus/TCP na wiele Modbus/RTU. Możesz po prostu użyć oprogramowania Utility do skonfigurowania urządzenia, a następnie ustanowić połączenie między SCADA, oprogramowaniem HMI a GW-7434D.

Zastosowanie 3: konwerter protokołów z techniką VxComm

GW-7434D może również łączyć się z urządzeniami szeregowymi, które nie obsługują Modbus/RTU. Aby skorzystać z tej funkcji, trzeba zainstalować sterownik VxComm na komputerach-gospodarzach. Po instalacji będzie można uzyskać dostęp do zdalnych portów COM za pośrednictwem standardowego sterownika szeregowego.

pixel
Parametry techniczne:
Product Range:
DeviceNet
Moduł CPU
CPU Module: CPU:
80186, 80 MHz or compatible
CPU Module: EEPROM:
16 KB
CPU Module: Watchdog Timer:
Yes
Wskaźniki LED
LED Indicators: Status:
1 x Device status
,
2 x DeviceNet status
ETHERNET
Ethernet: Porty:
1 x RJ-45, 10/100Base-T(X) (Auto-negotiating, Auto_MDIX)
Ethernet: Protocol:
Modbus TCP
Porty COM
Porty COM: Porty:
1 x RS-232
,
1 x RS-485
COM Ports: Protocol:
Modbus ASCII / Modbus RTU
COM Ports: Parity:
None, Even, Odd
COM Ports: Data Bit:
7, 8
COM Ports: Stop Bit:
1, 2
DeviceNet
DeviceNet: Controller:
NXP SJA1000T with 16 MHz clock
DeviceNet: Ports:
1
DeviceNet: Connection Supported:
1 connection for Explicit Messaging
,
1 connection for Polled I/O
,
1 connection for Bit-Strobe I/O
,
1 connection for COS/Cyclic I/O
DeviceNet: Isolation:
1000 VDC for DC-to-DC, 2500 Vrms for photo-couple
DeviceNet: Terminal Resistor:
Jumper for 120 Ω terminal resistor
DeviceNet: Specification:
Volume I, Release 2.0 & Volume II, Release 2.0
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
2.5 W
Mechaniczny
Mechanical: Dimensions (mm):
72 x 122 x 33 (W x L x H)
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
