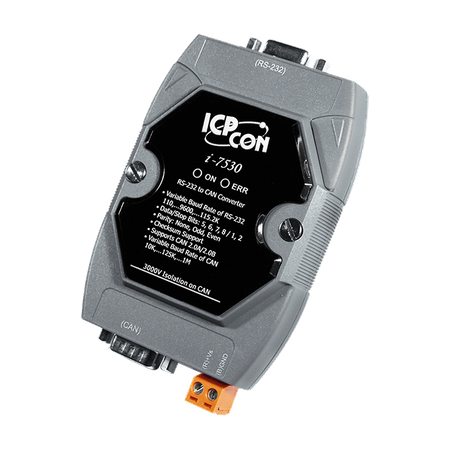

I-7530-G

  • Inteligentny konwerter RS-232 na CAN (RoHS)
  • I-7530-G
  • I-7530-G

Główne cechy

  • Kompatybilność z CAN specyfikacją 2.0A i 2.0B
  • Pełna zgodność z normą ISO 11898-2
  • Zworka dla rezystora końcowego 120 Ω
  • Parametry komunikacji CAN i RS-232 konfigurowane programowo
  • Wskaźniki zasilania, przepływu danych i błędów dla CAN i RS-232
  • Wbudowany watchdog
  • Wsparcie dla trybu komunikacji transparentnej
  • 1000 ramek w buforze odbiorczym CAN i 900 ramek w buforze odbiorczym RS-232
  • Tryb komunikacji pełnodupleksowej nieobsługiwany przez urządzenia RS-232

Wprowadzenie

CAN (Controller Area Network) to system magistrali szeregowej, który jest szczególnie przydatny do strukturyzowania sieci inteligentnych urządzeń przemysłowych oraz budowania inteligentnych systemów automatyki. Poniższy rysunek pokazuje architekturę aplikacji dla modułów I-7530. PC może być hostem CAN, monitorem lub interfejsem HMI umożliwiającym dostęp/kontrolę urządzenia CAN przez sieć CAN za pomocą konwerterów I-7530. Programowalne urządzenie RS-232 (np.: I-8411/I-8431/I-8811/I-8831/W-8031/W-8331/W-8731 kontroler wbudowany) może używać portu szeregowego do połączenia z siecią CAN za pomocą modułów I-7530. Aby używać sieci CAN z tradycyjnymi urządzeniami RS-232, oferujemy sposób na osiągnięcie tego celu. I-7530 został zaprojektowany, aby wykorzystać moc magistrali CAN poprzez metodę komunikacji RS-232. Precyzyjnie konwertuje wiadomości między sieciami CAN i RS-232. Ten moduł umożliwia łatwą komunikację z urządzeniami CAN z dowolnego PC lub urządzeń z interfejsem RS-232.

Co więcej, rozszerzamy funkcjonalności I-7530 dla niektórych specjalnych zastosowań. W trybie połączenia parzystego, I-7530 mogą być używane do połączenia PC z innymi urządzeniami RS-232 jednocześnie. Architektura aplikacji może wyglądać następująco.

Izolacja 3000V po stronie CAN
Port CAN w I-7530 jest izolowany izolacją 3000V. Ta izolacja chroni lokalne urządzenia RS-232 przed sygnałami uszkodzeniowymi pochodzącymi z sieci CAN.

Wbudowany watchdog
Watchdog to sprzętowy układ resetujący, monitorujący stan pracy. Podczas pracy w trudnym lub hałaśliwym środowisku, I-7530 może zostać wyłączone przez zewnętrzny sygnał. Układ ten umożliwia ciągłą pracę I-7530 bez zatrzymania.

Wyświetlacz wskaźników zasilania i błędów
I-7530 posiada dwa wskaźniki. Wskaźnik zasilania pozwala użytkownikowi sprawdzić, czy I-7530 jest w trybie gotowości czy przesyłania/odbierania wiadomości. Wskaźnik błędu włączy się, gdy na I-7530 wystąpią jakiekolwiek błędy.

Zastosowania

  • Systemy sterowania
  • Automatyka budynkowa
  • Automatyka fabryczna
  • Rozproszone pozyskiwanie danych
pixel
Parametry techniczne:
Product Range:
CAN Bus
Wskaźniki LED
LED Indicators: Status:
1 x Power
,
1 x CAN status
Porty COM
Porty COM: Porty:
1 x RS-232
,
(9-pin female D-Sub (TxD, RxD, GND))
Porty COM: Szybkość transmisji:
110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
COM Ports: Parity:
None, Even, Odd
COM Ports: Data Bit:
5, 6, 7, 8
COM Ports: Stop Bit:
1, 2
COM Ports: Receive Buffer:
900 data frames
CAN
CAN: Porty:
1
CAN: Baud Rate:
10 k ~ 1 M bps
CAN: Isolation:
3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CAN: Terminal Resistor:
Selectable 120Ω terminal resistor by jumper
CAN: Specification:
ISO-11898-2, CAN 2.0A and CAN 2.0B
CAN: Filter:
Yes
CAN: Receive Buffer:
1000 data frames
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
1 W
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
72 x 118 x 33 (W x L x H)
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
