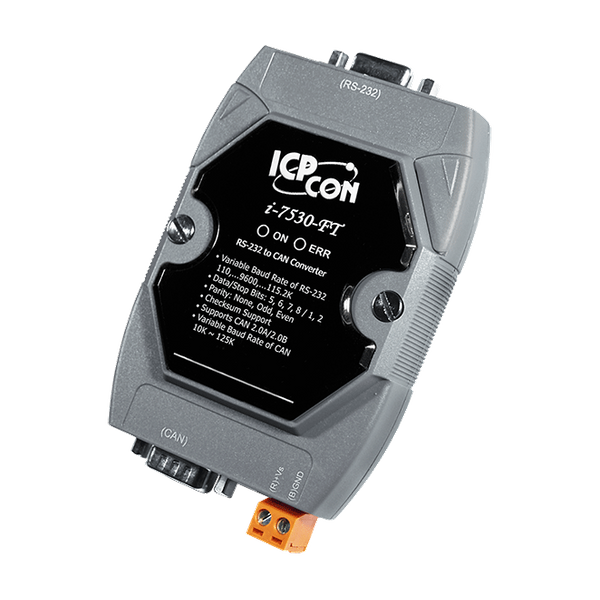

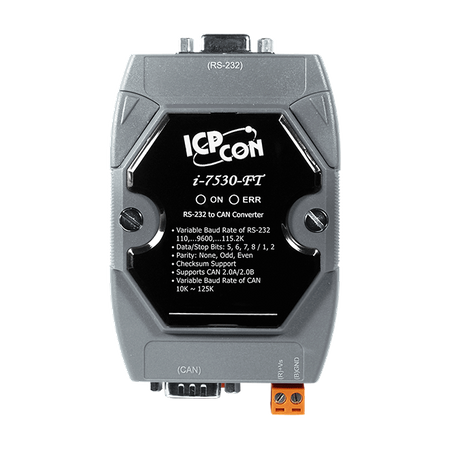

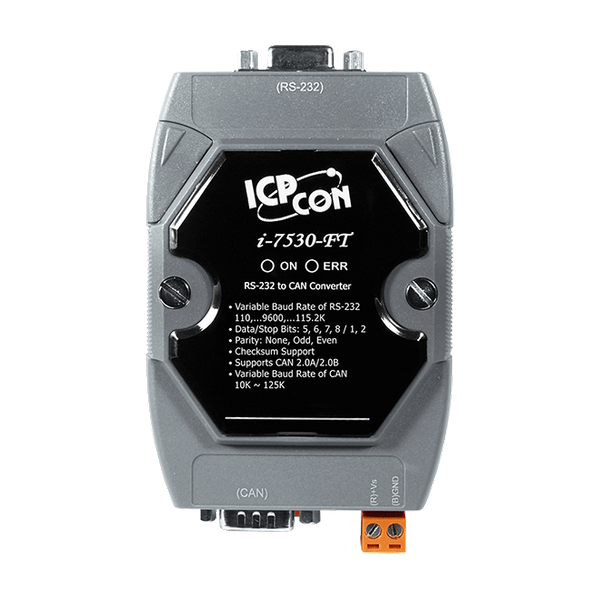

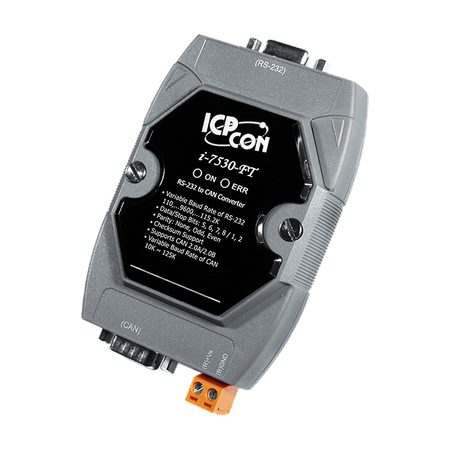

I-7530-FT-G

  • Inteligentny konwerter RS-232/CAN o niskiej prędkości z odpornością na uszkodzenia (RoHS)
  • I-7530-FT-G
  • I-7530-FT-G

Główne cechy

  • Zgodny ze specyfikacją CAN 2.0A i 2.0B
  • W pełni zgodny ze standardem ISO 11898-3 (niskie prędkości z tolerancją na uszkodzenia)
  • Programowalne parametry komunikacji CAN i RS-232
  • Indykatory zasilania, przepływu danych i błędów dla CAN i RS-232
  • Wbudowany watchdog
  • Wsparcie dla transparentnego trybu komunikacji
  • 1000 ramek w buforze odbiorczym CAN i 900 ramek w buforze odbiorczym RS-232
  • Pełnodupleksowy tryb komunikacji urządzeń RS-232 nie jest obsługiwany

Wprowadzenie

CAN (Controller Area Network) to system szeregowej magistrali szczególnie przydatny do tworzenia inteligentnych sieci urządzeń przemysłowych i budowania inteligentnych systemów automatyki. Poniższy schemat przedstawia architekturę aplikacyjną modułów I-7530FT. PC może pełnić rolę hosta CAN, monitora lub HMI do dostępu/kontroli urządzenia CAN przez sieć CAN za pomocą konwerterów I-7530FT. Programowalne urządzenia RS-232 (np. I-8411/I-8431/I-8811/I-8831/W-8031/W-8331/W-8731 sterownik wbudowany) mogą korzystać z portu szeregowego do połączenia z siecią CAN przez moduły I-7530FT. Aby korzystać z sieci CAN z tradycyjnymi urządzeniami RS-232, oferujemy sposób realizacji tego zadania. Moduły I-7530FT zaprojektowano w celu maksymalnego wykorzystania magistrali CAN za pomocą metody komunikacji RS-232. Dokładnie konwertuje wiadomości między sieciami CAN i RS-232. Ten moduł pozwala łatwo komunikować się z urządzeniami CAN z dowolnego komputera lub urządzenia z interfejsem RS-232.

Rozszerzyliśmy także funkcjonalności I-7530FT dla niektórych specjalnych aplikacji. W trybie połączenia parowego, I-7530FT może być używany do łączenia PC z innymi urządzeniami RS-232 jednocześnie. Architektura aplikacyjna może wyglądać następująco.

Wbudowany watchdog
Watchdog to sprzętowy obwód resetu monitorujący stan pracy. Podczas pracy w trudnym lub szumowym środowisku, I-7530FT może zostać wyłączony przez sygnał zewnętrzny. Ten obwód pozwala I-7530FT pracować bez przerw.

Wyświetlacz wskaźników zasilania i błędów
Na I-7530FT znajdują się dwa wskaźniki. Wskaźnik zasilania pomaga użytkownikowi sprawdzić, czy I-7530FT jest w stanie gotowości, czy przesyła/odbiera wiadomości. Wskaźnik błędu zapala się, gdy na I-7530FT wystąpią jakieś błędy.

Zastosowania


  • Systemy sterowania
  • Automatyka budynkowa
  • Automatyka przemysłowa
  • Rozproszone akwizycje danych
pixel
Parametry techniczne:
Product Range:
CAN Bus
Wskaźniki LED
LED Indicators: Status:
1 x Power
,
1 x CAN status
Porty COM
Porty COM: Porty:
1 x RS-232
,
(9-pin female D-Sub (TxD, RxD, GND))
Porty COM: Szybkość transmisji:
110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
COM Ports: Parity:
None, Even, Odd
COM Ports: Data Bit:
5, 6, 7, 8
COM Ports: Stop Bit:
1, 2
COM Ports: Receive Buffer:
900 data frames
CAN
CAN: Porty:
1
CAN: Baud Rate:
10 k ~ 125 k bps
CAN: Isolation:
NONE
CAN: Terminal Resistor:
1 kΩ for CAN_H and CAN_L
CAN: Specification:
ISO-11898-3 (low speed fault tolerance), CAN 2.0A and CAN 2.0B
CAN: Filter:
Yes
CAN: Receive Buffer:
1000 data frames
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
1 W
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
72 x 118 x 33 (W x L x H)
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
