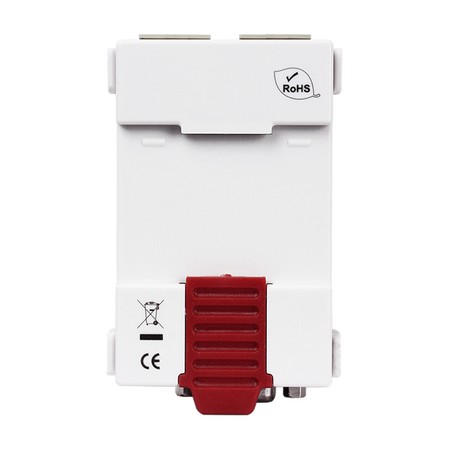

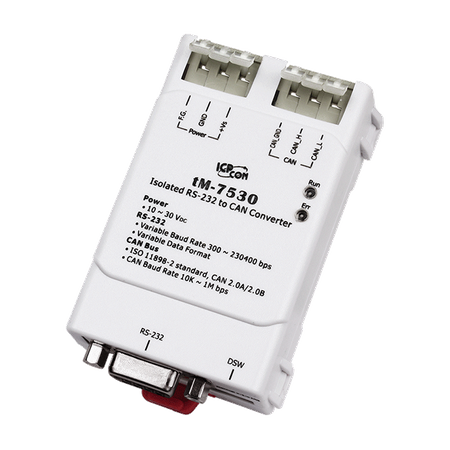

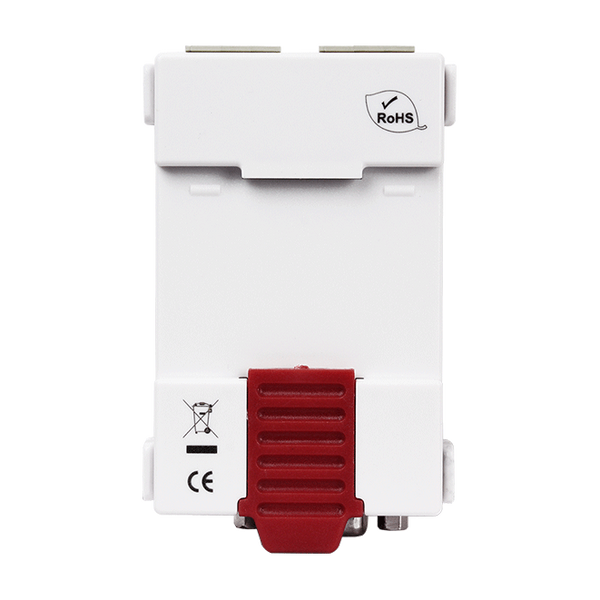

tM-7530

  • Inteligentny mini-konwerter RS-232/CAN (RoHS)
  • tM-7530
  • tM-7530
  • tM-7530

Główne cechy

  • Zgodność ze specyfikacją CAN 2.0A i 2.0B
  • Pełna zgodność ze standardem ISO 11898-2
  • Obsługa różnych prędkości CAN od 10 Kbps do 1 Mbps
  • Możliwość definiowania prędkości CAN przez użytkownika
  • Obsługa różnych prędkości RS-232 od 110 bps do 230400 bps
  • Opcjonalny zewnętrzny rezystor końcowy 120 Ω
  • Konfigurowane programowo parametry komunikacji CAN i RS-232
  • Wskaźniki zasilania, przepływu danych i błędów dla CAN i RS-232
  • Wejście Watchdog
  • Obsługa trybu połączenia parowego
  • Bufor programowy po stronie CAN oraz RS-232
  • Obsługa znaków końcowych definiowanych przez użytkownika w trybie połączenia parowego
  • Obsługa trybu listen only
  • Obsługa odpowiedzi z czasem na stronie RS-232

Wprowadzenie

ICP DAS dostarcza wiele rozwiązań UART/CAN, które są szeroko rekomendowane na rynku. Te konwertery UART/CAN pomagają użytkownikom w implementacji komunikacji między siecią RS-232 a CAN. Aby sprostać wymaganiom kosztowym, oferujemy nowe rozwiązanie konwertera RS-232/CAN - tM-7530. tM-7530 to niewielki konwerter RS-232/CAN, który dzięki swoim małym rozmiarom pasuje do węższych środowisk. Posiada izolację po stronie zasilania i po stronie magistrali CAN, a jego wydajność jest szybsza niż innych modułów RS-232/CAN. Funkcja tM-7530 jest w pełni kompatybilna z I-7530 i I-7530T. Dodatkowo, oferuje nowe funkcje, takie jak tryb listen only. Użytkownik może używać tej funkcji do nasłuchiwania wiadomości na magistrali CAN i wykrywania błędów. Dzięki powyższym cechom tM-7530 jest ekonomicznym i praktycznym rozwiązaniem konwertera RS-232/CAN.

Ponadto, rozszerzamy funkcjonalności tM-7530 dla niektórych specjalnych zastosowań. W trybie połączenia parowego tM-7530 może być używany do jednoczesnego łączenia komputera z innymi urządzeniami RS-232. Architektura aplikacji może wyglądać następująco.


Zastosowania

  • Systemy sterowania
  • Automatyka budynkowa
  • Automatyka przemysłowa
  • Rozproszone zbieranie danych
pixel
Parametry techniczne:
Product Range:
CAN Bus
Wskaźniki LED
LED Indicators: Status:
1 x Run LED: Power and Data Flow
,
1 x Err LED: Error
Porty COM
Porty COM: Porty:
1 x RS-232
,
(9-pin female D-Sub (TxD, RxD, GND))
Porty COM: Szybkość transmisji:
110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bps
COM Ports: Parity:
None, Even, Odd
COM Ports: Data Bit:
5, 6, 7, 8
COM Ports: Stop Bit:
1, 2
CAN
CAN: Porty:
1
CAN: Baud Rate:
10 k ~ 1 M bps
CAN: Isolation:
3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
CAN: Terminal Resistor:
External option terminal resistor
CAN: Specification:
ISO-11898-2, CAN 2.0A and CAN 2.0B
CAN: Filter:
Yes
Power
Power: Input Range:
+10 VDC ~ +30 VDC
Power: Consumption:
1 W
Mechaniczny
Mechanical: Casing:
Plastic
Mechanical: Dimensions (mm):
52 x 86 x 32 (W x L x H)
Mechanical: Installation:
DIN-Rail
Środowisko
Environment: Operating Temperature:
-25 ~ +75 °C
Environment: Storage Temperature:
-30 ~ +80 °C
Environment: Humidity:
10 ~ 90% RH, non-condensing
Status:
Available
