Główne cechy
- Pełna kompatybilność ze standardem ISO 11898-2
- Obsługa zarówno CAN 2.0A, jak i CAN 2.0B
- Wybieralny rezystor terminatora 120Ω za pomocą zworki
- Aż do 100 węzłów CAN na każdym kanale
- 768 ramek danych dla każdego kanału CAN

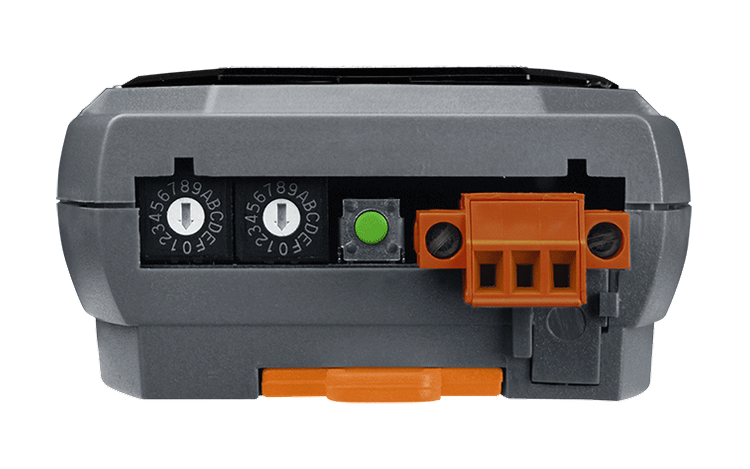

- Przełącznik obrotowy do ustawiania prędkości CAN od 5Kbps do 1Mbps lub programowalna, zdefiniowana przez użytkownika prędkość CAN
- Obsługa konfiguracji filtra akceptacji wiadomości CAN
- Wsparcie aktualizacji oprogramowania poprzez CAN1 I-7532
- Wiadomości CAN mogą być przekazywane pod innym identyfikatorem
- Obsługa funkcji automatycznego resetowania CAN Bus-Off
- Obsługa trybu tylko do odczytu CAN
Wprowadzenie

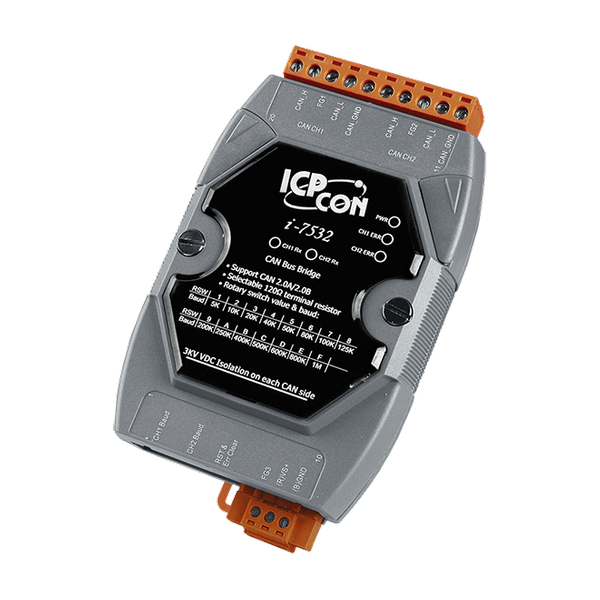

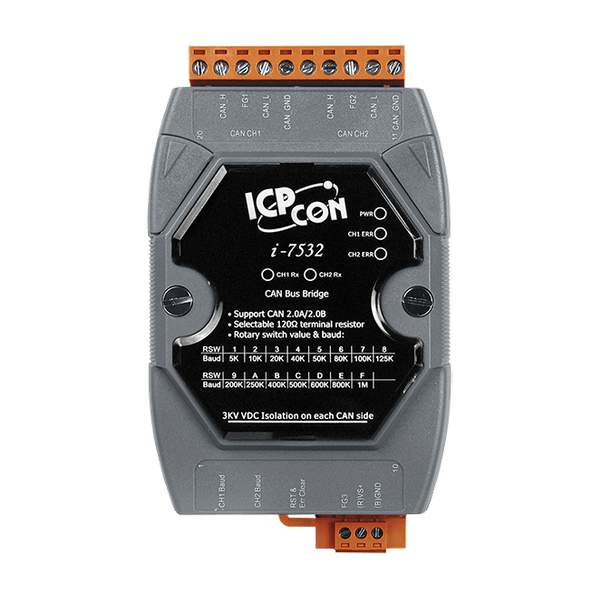

I-7532 to mostek CAN, który może być używany do integracji dwóch sieci CAN o różnych prędkościach. Gdy na jednym porcie CAN I-7532 wystąpią błędy (np. błąd bitu), drugi port CAN I-7532 nie zostanie dotknięty. Dzięki wykorzystaniu I-7532 użytkownicy mogą łatwo osiągnąć następujące zastosowania, które są odpowiednie dla każdego protokołu CAN, takiego jak CANopen, DeviceNet, J1939 itp.
(1) Zwiększenie odległości sieci CAN bus.
(2) Połączenie dwóch sieci CAN bus o różnych prędkościach.
(3) Zwiększenie liczby węzłów w sieci CAN bus.
(4) Integracja wielu takich samych urządzeń CAN w sieci CAN.
Zastosowania
- Systemy sterowania
- Automatyka budynkowa
- Automatyzacja przemysłowa
- Rozproszone zbieranie danych
Parametry techniczne:
| Product Range: | CAN Bus |
CAN | |
| CAN: Porty: | 2 |
| CAN: Baud Rate: | 5 k ~ 1 M bps |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| CAN: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
| CAN: Time Delay: | [ 1Mbps (8-byte Data) ] ID-29bit => 156 us ; ID-11bit => 134 us ,
[ 5Kbps (8-byte Data) ] ID-29bit => 30 ms ; ID-11bit => 25 ms |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 2 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 x 122 x 33 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
