Główne cechy
- W pełni zgodny z USB 1.1/2.0 (Full Speed)
- Całkowicie zgodny ze standardem ISO 11898-2
- Nie wymaga zewnętrznego zasilania, pobiera moc z magistrali USB
- Prędkość transmisji do 1M bps dla CAN i 921,6K bps dla USB
- Obsługuje zarówno CAN 2.0A, jak i CAN 2.0B
- Wbudowany jumper do wyboru rezystora końcowego 120 ohm
- Wskaźnik zasilania, przepływu danych i błędu dla CAN i USB
- 1000 ramek w buforze odbioru CAN
- Watchdog wewnętrzny
- Wsparcie sterowników Windows XP/7/10/11 i Linux
- Możliwość konfiguracji prędkości CAN dla każdego kanału za pomocą przełącznika obrotowego
- Przedłuża dystans transmisji CAN
Uwaga: Zweryfikowaliśmy możliwość obsługi 100 węzłów CAN jednocześnie przez jeden port CAN urządzenia I-7565.
Wprowadzenie
CAN (Controller Area Network) to system magistrali szeregowej, szczególnie odpowiedni do tworzenia inteligentnych sieci urządzeń przemysłowych i budowy inteligentnych systemów automatyki. I-7565 to ekonomiczne urządzenie do łączenia sieci CAN-bus z komputerem za pomocą standardowego interfejsu USB, obsługiwane przez systemy operacyjne MS-Windows XP, Win 7, Win 10, Win 11 i Linux. Jeżeli podczas pracy komputera nawiążesz połączenie między I-7565 a komputerem, komputer automatycznie załaduje odpowiedni sterownik urządzenia (hot plug & play).
Poniższa rycina pokazuje architekturę zastosowania modułów I-7565. Komputer może pełnić rolę hosta CAN, monitora lub HMI, aby uzyskiwać dostęp/kontrolować urządzenia CAN przez sieć CAN za pomocą konwertera I-7565. Moduł ten umożliwia łatwą komunikację z urządzeniami CAN z poziomu komputera za pomocą interfejsu USB.

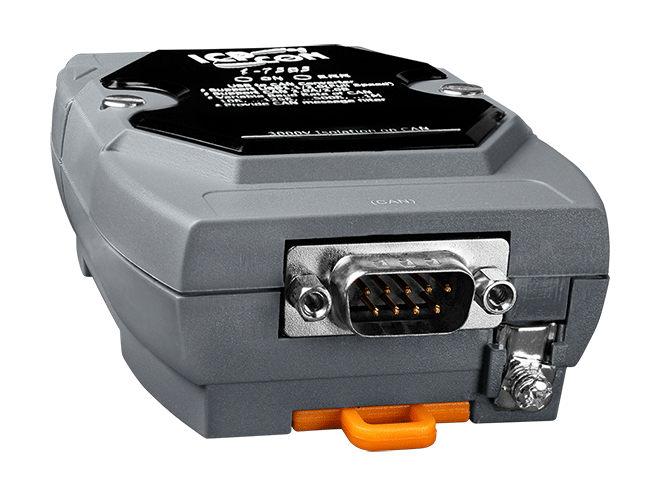

Izolacja 3000V po stronie CAN Port CAN urządzenia I-7565 jest izolowany z izolacją 3000V. Ta izolacja chroni lokalne urządzenia przed uszkodzeniami sygnałowymi pochodzącymi z sieci CAN.
Wbudowany watchdog Watchdog w I-7565 to sprzętowy układ resetu monitorujący stan pracy urządzenia. Pracując w trudnym lub hałaśliwym środowisku, zewnętrzny sygnał może zakłócić pracę urządzenia I-7565. Układ watchdog pozwala na ciągłą pracę I-7565 bez zatrzymywania.
Wskaźnik zasilania i błędów Na urządzeniu I-7565 znajdują się dwa wskaźniki. Wskaźnik zasilania pomaga użytkownikowi sprawdzić, czy I-7565 jest w stanie gotowości lub przesyła/odbiera wiadomości. Wskaźnik błędu włącza się, gdy na urządzeniu I-7565 wystąpią błędy.
Zastosowania
- Automatyzacja fabryk
- Automatyzacja budynków
- Automatyzacja domowa
- Systemy sterowania
- Systemy monitoringu
- Automatyzacja pojazdów
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x CAN status |
USB | |
| USB: Specification: | USB 1.1 and 2.0 standard |

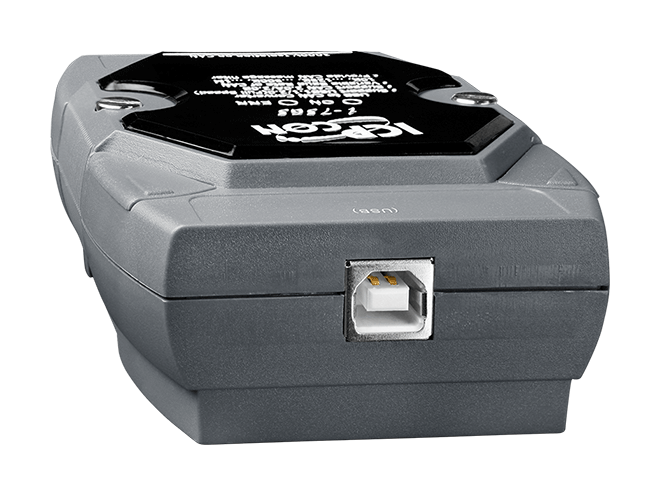

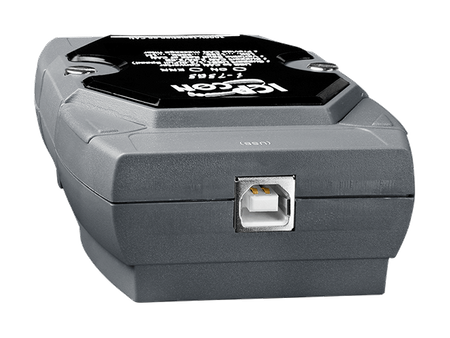

| USB: Connector: | 1 x USB (Type B) |
| USB: Driver: | Windows XP, Win 7, Win 10, Win 11 and Linux |
| USB: Receive Buffer: | 900 data frames |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 3000 Vrms on the CAN side |
| CAN: Terminal Resistor: | Selectable 120 Ω terminal resistor by jumper |
| CAN: Specification: | CAN 2.0A/2.0B |
| CAN: Filter: | Yes |
| CAN: Receive Buffer: | 1000 data frames |
Power | |
| Power: Input Range: | USB power delivery |
| Power: Consumption: | 1.5 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 x 112 x 33 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
