Główne cechy
- W pełni zgodny z USB 1.1/2.0 (pełna prędkość)
- W pełni zgodny ze standardem ISO 11898-2
- Obsługuje zarówno CAN2.0A, jak i CAN2.0B
- Zintegrowane jedno lub dwa kanały magistrali CAN
- Programowalna prędkość transmisji CAN od 5 Kbps do 1 Mbps lub prędkość zdefiniowana przez użytkownika
- Obsługa konfiguracji filtra akceptacji magistrali CAN
- Znacznik czasu wiadomości CAN z precyzją co najmniej ±1 ms
- Udostępnia bibliotekę API do łatwego tworzenia programów przez użytkowników
- Udostępnia "Numer seryjny sprzętu" w celu ochrony programu użytkownika
- Funkcja „Tryb tylko do odsłuchu”
- Informacja o „Ramce błędu CAN”
- Funkcja „Regulowane wyliczanie czasu CAN (Tseg2)”
- Zwiększenie liczby HWSendTimer z 1 zestawu do 5 zestawów oraz dodanie parametru „AddMode” i „AddVal” dla HWSendTimer
- Dodanie funkcji „Przerwanie zdefiniowane przez użytkownika (ISR)”
- Maksymalny przepływ danych w systemach Windows 2000/XP, Win7 (32-bitowy i 64-bitowy), Linux i WinCE (wkrótce dostępne)
- Bufor CAN wynosi 128 ramek danych na każdym porcie CAN dla I-7565-H2
- Obsługa sterowników dla systemów Windows 2K/XP/Vista/7 (32 i 64-bitowy)/8.x oraz Linux
Uwaga: Zweryfikowaliśmy jednoczesne obsługiwanie 100 urządzeń CAN za pomocą jednego portu CAN I-7565-H2.
Wprowadzenie
I-7565-H2 to wysokowydajne inteligentne konwertery USB na CAN z jednym i dwoma kanałami CAN. Zwiększają one prędkość transmisji I-7565, i pozwalają na odbieranie maksymalnie 3000 standardowych ramek CAN 2.0A na sekundę. Oba I-7565-H2 obsługują protokół CAN2.0A/2.0B oraz różne prędkości transmisji od 5 Kbps do 1 Mbps. Ważną cechą I-7565-H2 jest funkcja obsługi prędkości transmisji zdefiniowanej przez użytkownika, niezależnie od prędkości transmisji. Po podłączeniu I-7565-H2 do PC, sterownik urządzenia zostanie automatycznie załadowany (plug & play). Dlatego użytkownicy mogą ułatwić i przyspieszyć zbieranie i przetwarzanie danych z sieci CAN dzięki zastosowaniu I-7565-H2. Obszary zastosowań to monitorowanie magistrali CAN, automatyka budynkowa, zdalny zbiory danych, kontrola i monitorowanie środowiska, sprzęt laboratoryjny i badania, automatyka fabryczna itp.
Poniższy diagram przedstawia strukturę aplikacji tych dwóch modułów USB/CAN. PC może być hostem CAN, monitorem lub HMI do uzyskania dostępu/kontroli nad urządzeniem CAN przez sieć CAN za pośrednictwem konwertera I-7565-H1/H2. Te moduły umożliwiają łatwą komunikację z urządzeniami CAN z PC z interfejsem USB.

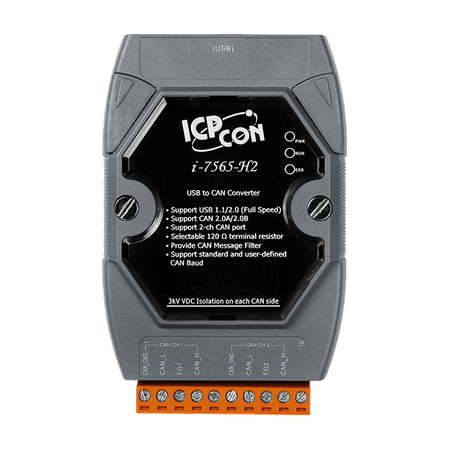

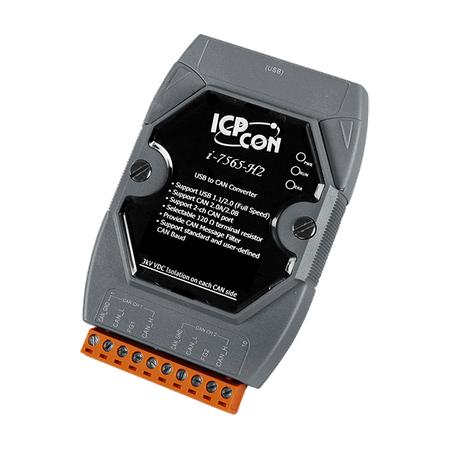

I-7565-H2: Wysokowydajny inteligentny konwerter USB na 2-portową magistralę CAN.
Izolacja 2500Vrms po stronie CAN
Port CAN I-7565-H2 jest izolowany przy napięciu 2500Vrms. Ta izolacja chroni lokalne urządzenia przed uszkodzeniem sygnałami pochodzącymi z sieci CAN.
Wbudowany watchdog
Watchdog I-7565-H2 to sprzętowy obwód resetujący monitorujący stan działania I-7565-H2. Pracując w trudnych lub hałaśliwych warunkach, I-7565-H2 może zostać zakłócony przez sygnały zewnętrzne. Obwód pozwala I-7565-H2 działać nieustannie i nigdy się nie zatrzymywać.
Wskaźnik zasilania/komunikacji/błędu
Na I-7565-H2 znajdują się trzy wskaźniki. Wskaźnik zasilania pomaga sprawdzić, czy I-7565-H2 jest w trybie czuwania. Wskaźnik komunikacji pokazuje, czy I-7565-H2 nadaje/odbiera wiadomości. Wskaźnik błędu zapala się, gdy wystąpią jakieś błędy na I-7565-H2.
Zastosowania

- Automatyka przemysłowa
- Automatyka budynkowa
- Automatyka domowa
- Systemy sterowania
- Systemy monitoringu
- Automatyka pojazdów

Product Range: | CAN Bus |
Software | |
Software: SDK: | VB 6.0, VC++ 6.0, C#.Net, VB.Net, LabVIEW, Linux |
Wskaźniki LED | |
LED Indicators: Status: | 1 x Power ,
2 x CAN status |
USB | |
USB: Specification: | USB 1.1 and USB 2.0 standard |
USB: Transfer Speed: | 12M kbps |
USB: Connector: | 1 x USB (Type B) |
USB: Driver: | Windows 2000/XP/7/8/10, Linux |
USB: Receive Buffer: | 100 data frames |
CAN | |
CAN: Porty: | 2 |
CAN: Baud Rate: | 5 k ~ 1 M bps |
CAN: Isolation: | 3000VDC for DC-to-DC ,
2500Vrms for photo-couple |
CAN: Terminal Resistor: | Selectable 120Ω terminal resistor by jumper |
CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
CAN: Filter: | Yes |
CAN: Receive Buffer: | 128 data frames for each CAN port |
CAN: Pin Assignment: | (CAN1: CAN_H=4, CAN_L=2 ) / (CAN2: CAN_H=9, CAN_L=7 ) |
CAN: Data Flow: | 3000 fps (Total CAN ports) |
Power | |
Power: Input Range: | USB power delivery |
Power: Consumption: | 1.5 W |
Mechaniczny | |
Mechanical: Casing: | Plastic |
Mechanical: Dimensions (mm): | 72 x 108 x 35 (W x L x H) |
Mechanical: Installation: | DIN-Rail |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
