Główne cechy
- 10 różnicowych lub 20 niesymetrycznych wejść analogowych
- Wejście napięciowe lub prądowe wybierane za pomocą zworki
- Wysoka ochrona przed przepięciami wejściowymi
- Wysoka ochrona przed napięciem wspólnym
- Regulowana szybkość próbkowania (tryb szybki/normalny)
- Zabezpieczenie przed nadprądem
- Indywidualna konfiguracja kanałów
- Wbudowany podwójny watchdog
Wprowadzenie

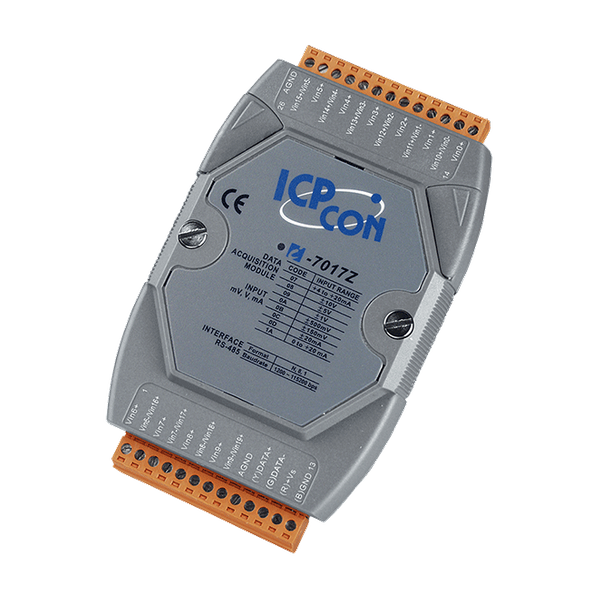

I-7017Z to moduł wejść analogowych, który zawiera 10 różnicowych lub 20 niesymetrycznych kanałów wejść analogowych. Moduł zapewnia programowalny zakres wejściowy na wszystkich kanałach wejść analogowych. Każdy kanał wejściowy może być skonfigurowany z indywidualnym zakresem wejściowym, zapewniając wysoką ochronę przed przepięciami 240 Vrms oraz ochronę przed nadprądem 50mA przy 110 VDC/VAC. Wejście napięciowe i prądowe jest wybierane za pomocą zworki. Szybkość próbkowania I-7017Z jest regulowana i może być ustawiona na tryb szybki lub normalny. Moduł zawiera również wykrywanie otwartych obwodów na kanał dla 4 ~ 20 mA wejść oraz zapewnia ochronę ESD 4 KV oraz izolację między modułami 3000 VDC. M-7017Z obsługuje zarówno protokoły Modbus RTU jak i DCON, które można konfigurować za pomocą oprogramowania, a wszystkie specyfikacje sprzętowe są takie same jak w I-7017Z.
Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnoza
• Sprzęt testujący
| Protokół komunikacyjny: | DCON |
| Product Range: | I-7000 |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 10 Differential or 20 Single-ended (Software Selectable, *Note1) |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | Voltage: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ,
Current: ±20 mA , 0 ~ +20 mA, +4 ~ +20 mA (Jumper Selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% of FSR ,
Fast Mode: ±0.5% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz ,
Fast Mode: 60 Hz |
| Analog Input: Input Impedance: | Voltage: 2 MΩ (Differential) ,
Current: 125 Ω (Differential) |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | For 4 ~ 20 mA Only |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC |
| Power: Consumption: | 2.0 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
