GW-7472

  • Bramka EtherNet/IP server na Modbus RTU master i Modbus TCP client z zasilaniem PoE
  • GW-7472

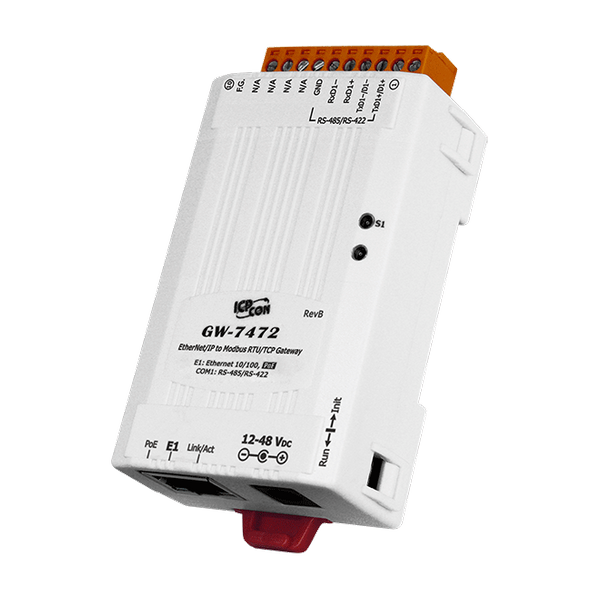

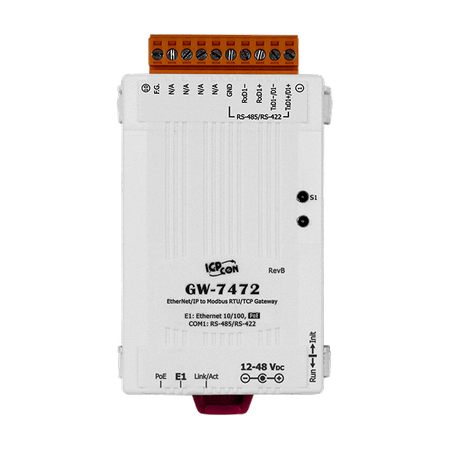

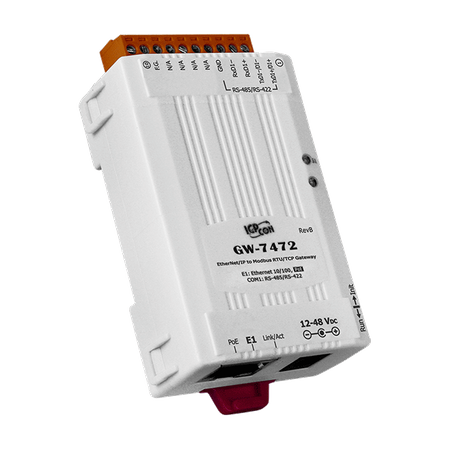

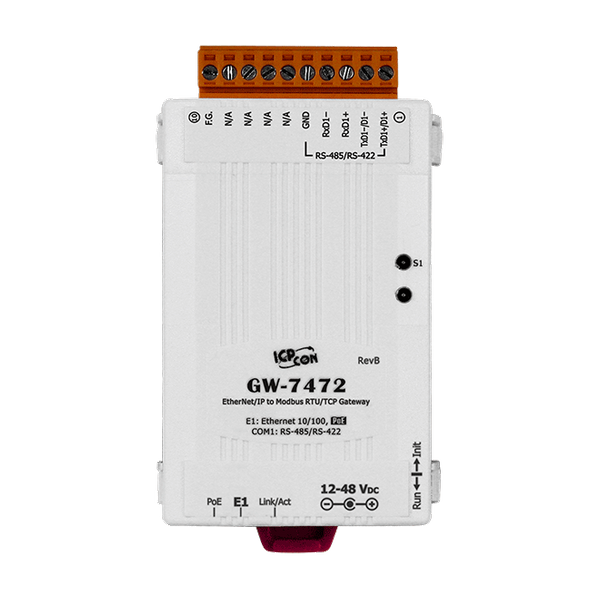

GW-7472 to miniaturowy moduł - bramka EtherNet/IP (server) na Modbus RTU master i Modubs TCP client wyposażony w 2 interfejsy zasilania - standardowy i Power over Ethernet.

GW-7472 - bramka pomiędzy EtherNet/IP a Modbus RTU / TCP



Features

    • General Features



      • Powerful 32-bit MCU handles efficient network traffic
      • 10/100 Base-TX Ethernet, RJ-45 x1 (Auto-negotiating, auto MDI/MDIX, LED Indicators)
      • Redundant power inputs: PoE (IEEE 802.3af, Class 1) and DC jack
      • Automatically RS-485 direction control
      • Support ARP,TCP, UDP, ICMP, DHCP, BOOTP and TFTP protocols
      • Easy firmware update via Ethernet
      • Removable terminal block connector
      • Tiny form-factor and low power consumption
      • RoHS compliant with Halogen-free
      • Fire retardant materials (UL94-V0 Level)



    • EtherNet/IP Features



      • Ethernet Protocol: EtherNet/IP adapter
      • Maximum number of connections for Explicit Messages: 6
      • Maximum number of connections for Implicit Messages: 1
      • Supported I/O connection methods:
        – Transport and trigger: Exclusive-Owner, Cyclic
        – Original to Target Type: POINT2POINT
        – Target to Original Type: POINT2POINT, MULTICAST
      • Device Configuration Option: EDS, Utility tool
      • Address Configuration: DHCP, Utility tool
      • EtherNet/IP Input/Output command data size: maximum 500 bytes
      • The numbers of the Modbus RTU slave input registers mapping to the input registers of the EtherNet/IP adapter of the GW-7472: maximum 500 bytes
      • The numbers of the Modbus RTU slave output registers mapping to the output registers of the EtherNet/IP adapter of the GW-7472: maximum 500 bytes



    • Modbus Features



    • Modbus Protocol: Modbus RTU Master
    • Maximum support 30 Modbus RTU commands
    • Supported Modbus RTU Function Codes:
      – 01 hex: Read Output Status
      – 02 hex: Read Input Status
      – 03 hex: Read Multiple Data Registers
      – 04 hex: Read Input Registers
      – 0F hex: Write Multiple Bits
      – 10 hex: Write Multiple Data Register
    • Maximum data size of one Modbus RTU command: 240 bytes

Specifications

    • Hardware



      • CPU: 32-bit MCU



    • UART Interface



      • COM 1:
        2-wire RS-485
        4-wire RS-422
      • COM 1 Connector: 10-Pin Removable Terminal Block x 1
      • Protocol: Modbus RTU master



    • Ethernet Interface



      • Ethernet:
        10/100 Base-TX, 8-pin RJ-45 x 1, (Auto-negotiating, Auto-MDI/MDIX, LED indicator)
        PoE (IEEE 802.3af, Class 1)
      • Protocol: EtherNet/IP server



    • Power



      • Power supply:
        PoE: IEEE 802.3af, Class 1
        DC jack: +12 ~ +48 Vdc
      • Power Consumption: 0.05 A @ 24 Vdc



    • Mechanical



      • Dimensions (W x L x H): 52 x 27 x 77.4 mm
      • Mounting: DIN-Rail
      • Flammability: Fire Retardant Materials (UL94-V0 Level)



    • Environment



    • Operating Temperature: -25 ~ +75°C
    • Storage Temperature: -30 ~ +80°C
    • Humidity: 10 ~ 90% RH, non-condensing

Ordering Information

  • GW-7472 CR – EtherNet/IP to Modbus RTU gateway with PoE and 1 RS-422/485 (RoHS)
