Name: PROFI-5017
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Protokół i Hierarchia: DP-V0 Slave
Ustawienie szybkości transmisji: wykrywane automatycznie
Ustawienie adresu: Adres 0~126 ustawiany za pomocą przełączników obrotowych lub telegramu SSA
Konfiguracja modułów I/O: Konfigurowane za pomocą pliku GSD
Ochrona izolacji sieci: High Speed iCoupler
Ochrona izolacji DC: 3000 VDC po stronie PROFIBUS
Ochrona ESD 4KV: Kontakt dla każdego terminala

Wprowadzenie

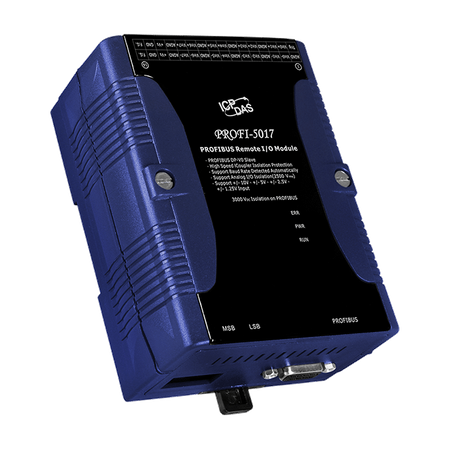

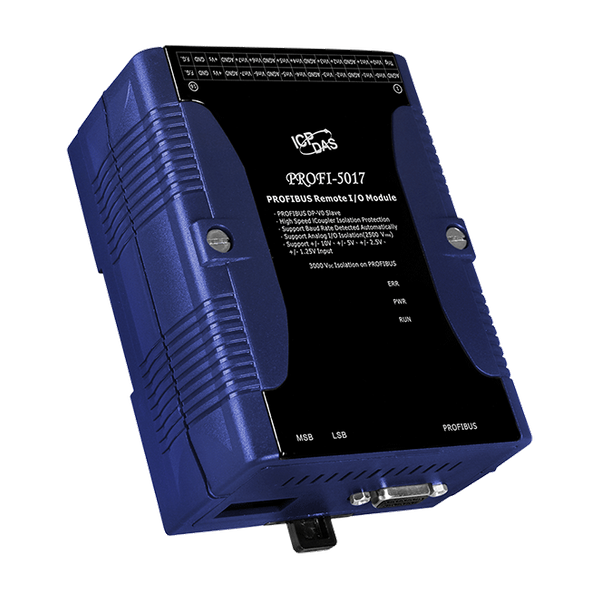

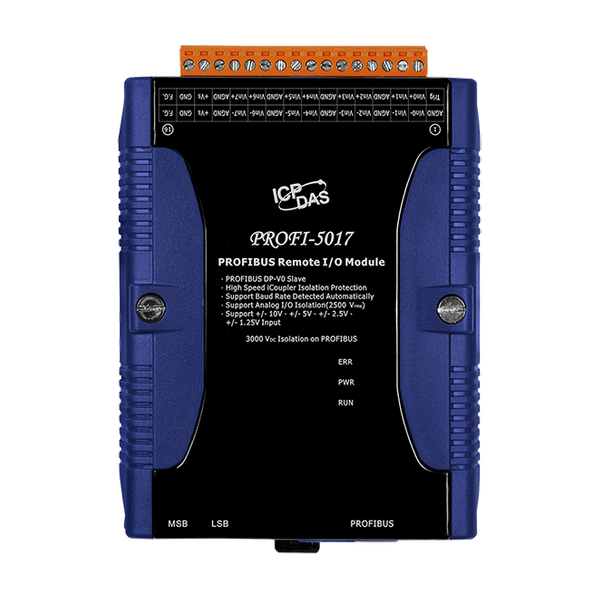

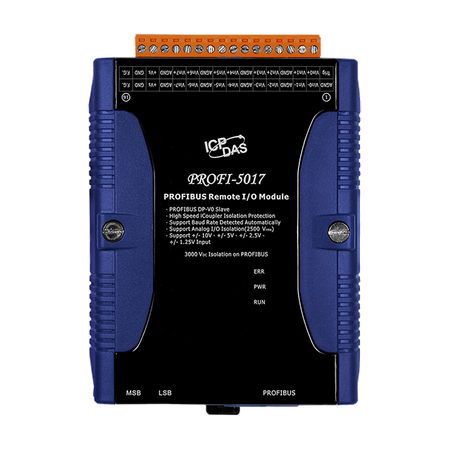

PROFI-5017 jest specjalnie zaprojektowanym urządzeniem podrzędnym protokołu PROFIBUS DP. Obsługuje do 8-kanałowy izolowany analogowy wejście napięciowe z izolacją 2500Vrms między polem a logiką. Użytkownicy mogą łatwo wybierać i konfigurować go za pomocą pliku GSD w dowolnym konfiguratorze PROFIBUS.

Zastosowania

Automatyzacja przemysłowa
Automatyzacja fabryczna
Automatyzacja procesów
Inne...

Parametry techniczne:

Product Range:	PROFIBUS
Moduł CPU
CPU Module: CPU:	80186, 80 MHz or compatible
CPU Module: EEPROM:	2 KB
CPU Module: Flash:	512 KB
CPU Module: SRAM:	512 KB
CPU Module: Watchdog Timer:	Watchdog IC , CPU built-in
Wskaźniki LED
LED Indicators: Status:	PWR LED, RUN LED, ERR LED
Wejście analogowe
Wejście analogowe: Kanały:	8 channel differential voltage input, Isolation Voltage:2500Vrms
Wejście analogowe: Zakres:	+/- 10V, +/- 5V, +/- 2.5V, +/-1.25V
Wejście analogowe: Dokładność:	+/- 0.1 of FSR
PROFIBUS
PROFIBUS: Controller:	Siemens SPC3
PROFIBUS: Transceiver:	ADI ADM2486
PROFIBUS: Baud Rate:	9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M
PROFIBUS: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic
PROFIBUS: Protocol:	DP-V0
Power
Power: Consumption:	3 W
Mechaniczny
Mechanical: Dimensions (mm):	91 x 128 x 52 (W x L x H)
Mechanical: Installation:	DIN-Rail
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
