Główne cechy
• Protokół i Hierarchia: DP-V0 Slave• Ustawienie prędkości transmisji: wykrywane automatycznie
• Ustawienie adresu: Adres 0~126 ustawiany za pomocą przełączników obrotowych lub telegramu SSA
• Konfiguracja modułów I/O: Konfigurowane za pomocą pliku GSD
• Ochrona izolacji sieci: High Speed iCoupler
• Ochrona izolacji DC: 3000 VDC po stronie PROFIBUS
• Ochrona przed ESD 4KV: Kontakt dla każdego terminala
Wprowadzenie

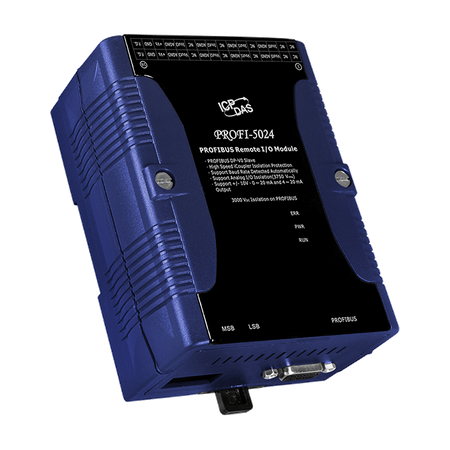

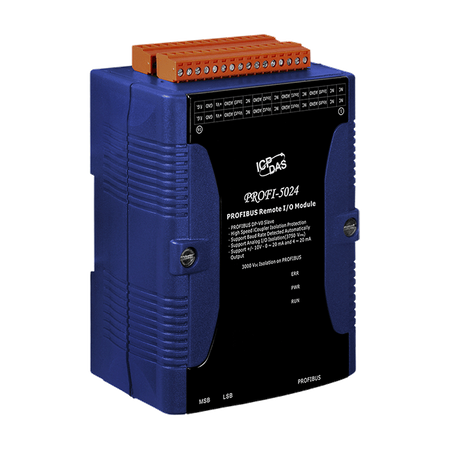

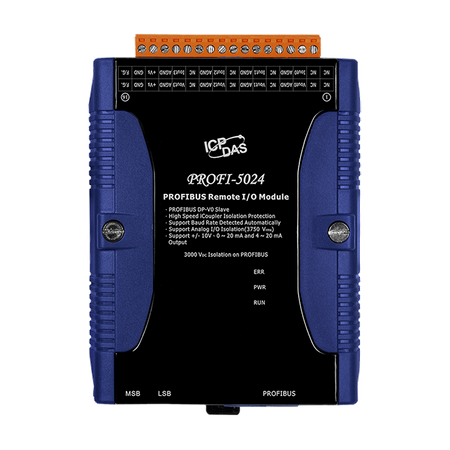

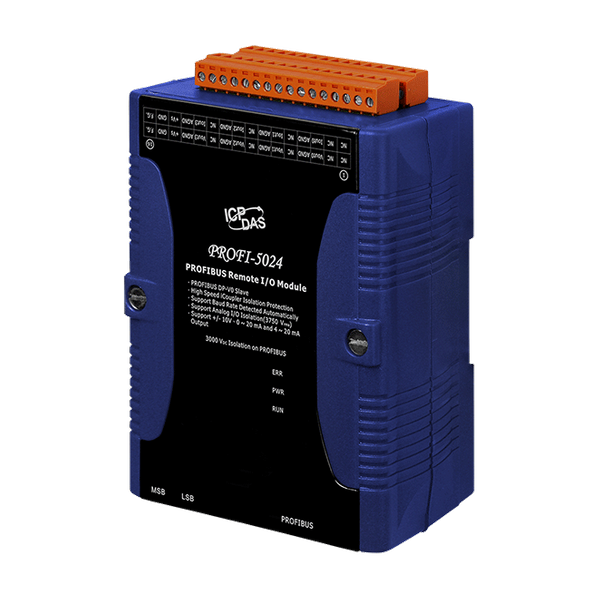

PROFI-5024 jest specjalnie zaprojektowanym urządzeniem podrzędnym protokołu PROFIBUS DP. Obsługuje do 4-kanałowego izolowanego analogowego wyjścia napięcia/prądu z izolacją 3750Vrms między polem a logiką. Użytkownicy mogą łatwo wybrać i skonfigurować go za pomocą pliku GSD w dowolnym konfiguratorze PROFIBUS.

Zastosowania

- Automatyzacja przemysłowa
- Automatyzacja fabryk
- Automatyzacja procesów
- Inne…
Parametry techniczne:
Product Range: | PROFIBUS |
Moduł CPU | |
CPU Module: CPU: | 80186, 80 MHz or compatible |
CPU Module: EEPROM: | 2 KB |
CPU Module: Flash: | 512 KB |
CPU Module: SRAM: | 512 KB |
CPU Module: Watchdog Timer: | Watchdog IC ,
CPU built-in |
Wskaźniki LED | |
LED Indicators: Status: | PWR LED, RUN LED, ERR LED |
Wyjście analogowe | |
Wyjście analogowe: Kanały: | 4 Channel Voltage & Current Output, Isolation Voltage:3750Vrms |
Wyjście analogowe: Zakres: | +/- 10V, 0 ~ 20mA, 4 ~ 20mA |
Wyjście analogowe: Dokładność: | +/- 0.1% of FSR for Voltage Output ; +/- 0.2% of FSR for Current Output |
PROFIBUS | |
PROFIBUS: Controller: | Siemens SPC3 |
PROFIBUS: Transceiver: | ADI ADM2486 |
PROFIBUS: Baud Rate: | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
PROFIBUS: Isolation: | 3000 VDC for DC-to-DC, 3750 Vrms for bus-to-logic |
PROFIBUS: Protocol: | DP-V0 |
Power | |
Power: Consumption: | 4 W |
Mechaniczny | |
Mechanical: Dimensions (mm): | 91 x 128 x 52 (W x L x H) |
Mechanical: Installation: | DIN-Rail |
Środowisko | |
Environment: Operating Temperature: | -25 ~ +75 °C |
Environment: Storage Temperature: | -30 ~ +80 °C |
Environment: Humidity: | 10 ~ 90% RH, non-condensing |
Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
