Główne cechy
- Wsparcie dla HART Short/Long frame
- Wsparcie dla HART Burst mode
- Wsparcie dla trybu HART point-to-point lub multi-drop
- Wsparcie dla podłączenia do 15 urządzeń HART slave
- Możliwość posiadania dwóch HART masterów
- Dostarcza narzędzie HC_Tool do konfiguracji modułu i komunikacji HART
- Wsparcie aktualizacji firmware przez Ethernet
- Ochrona ESD 4KV
- Wbudowany watchlog
- Wybieralny rezystor obciążeniowy 250Ω
- Cztery kanały HART
- Wsparcie techniki VxComm
- Wbudowany serwer WWW do ustawień sieciowych
- Wsparcie dla połączeń HART Pair-Connection
Wprowadzenie

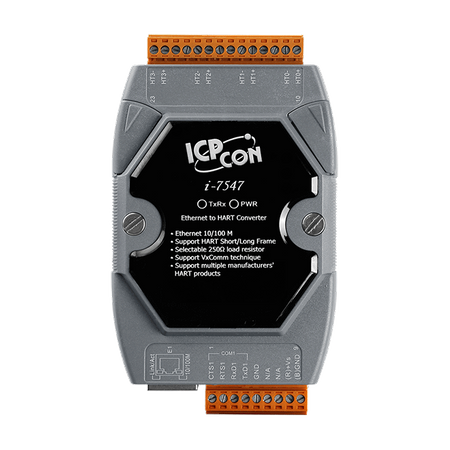

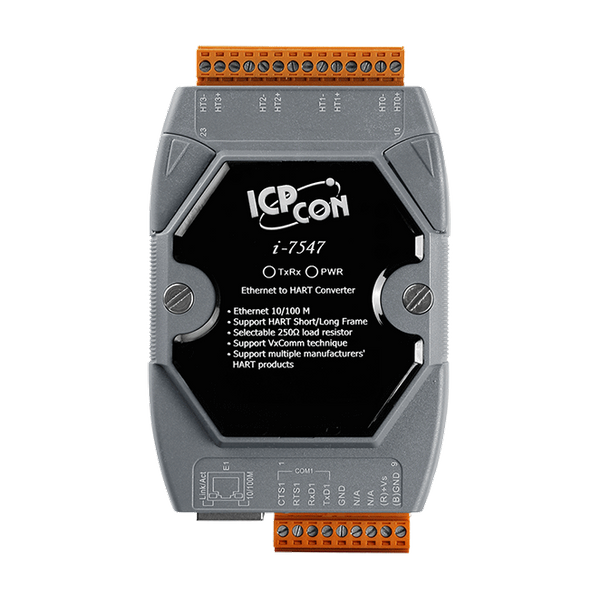

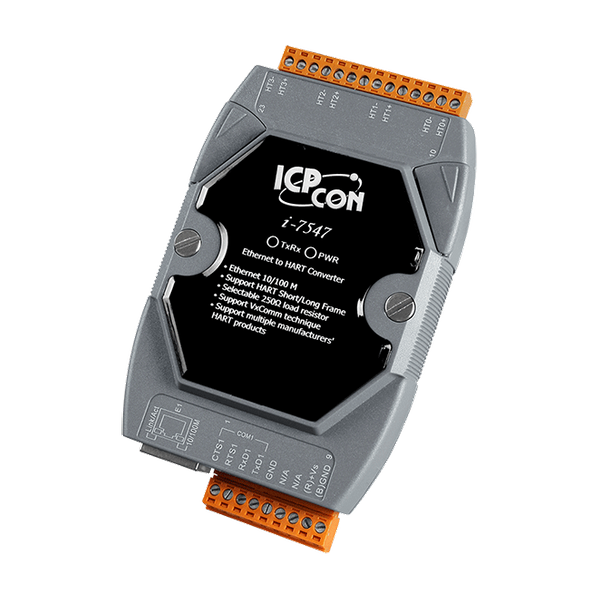

I-7547 to konwerter Ethernet na HART, który może być używany jako master HART przy użyciu narzędzia HC_Tool lub jako slave HART przy użyciu narzędzia HDS.
(1) I-7547 jako Master HART:
Podłączając I-7547 do PC przez Ethernet i instalując narzędzie VxComm, użytkownicy mogą uzyskać dostęp do urządzeń HART przez wirtualny port COM komputera. Dzięki temu można łatwiej i szybciej zbierać dane i przetwarzać sieć HART, stosując I-7547. Dodatkowo oferujemy darmowe narzędzie HC_Tool do łatwej konfiguracji modułu i testowania komunikacji HART.
(2) I-7547 jako Slave HART:
Symulator urządzeń HART (HDS) to oprogramowanie symulacyjne urządzeń HART opracowane przez ICP DAS. Może być używane do jednoczesnego symulowania wielu urządzeń slave HART w celu wymiany danych z urządzeniem master HART, używając konwertera HART ICP DAS (takiego jak: I-7567 / I-7570 / I-7547) podłączonego do dowolnego portu COM (USB / 232 / 485 / Ethernet). W ten sposób użytkownicy mogą rozwijać lub weryfikować program master HART bez żadnego urządzenia slave HART.
Zastosowania
- Pomiary prądu
- Zastosowania w przemyśle petrochemicznym
- Monitorowanie środowiska
- Monitorowanie tuneli
- System monitoringu
- Monitorowanie budynków
FDT (Field Device Tool)
FDT (Field Device Tool) standaryzuje interfejs komunikacyjny i konfiguracyjny między wszystkimi urządzeniami polowymi a systemami głównymi. FDT zapewnia wspólne środowisko dostępu do najbardziej zaawansowanych funkcji urządzeń. Dzięki zastosowaniu konwerterów HART ICP DAS, takich jak I-7567, I-7570 lub I-7547, wspierających FDT, użytkownicy mogą łatwo i szybko zbudować system kontroli i konfiguracji HART online.
| Product Range: | HART |
Wskaźniki LED | |
| LED Indicators: Status: | PWR : Power Indicator ,
TxRx : Data Received from Ethernet / HART Indicator |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX with Auto MDI/MDI-X |
| Ethernet: Built-In Web Server: | Yes |
| Ethernet: Virtual COM: | Yes (VxComm Utility) |
HART | |
| HART: Ports: | 4 |
| HART: Terminal Resistor: | Selectable 250 Ω terminal resistor for each HART port |
| HART: Isolation: | 500 VDC |
Power | |
| Power: Reverse Polarity Protection: | Power reverse polarity protection, Over-voltage brown-out protection |
| Power: Input Range: | Unregulated +10 ~ +30 VDC |
| Power: Consumption: | Maximum : 1.5W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 123 x 72 x 35 (H x W x D) |
| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 5% ~ 95% RH, Non-condensing |
| Status: | Available |
