Główne cechy
- Obsługa ramki HART krótkiej/długiej
- Obsługa trybu HART Burst
- Obsługa punkt-punkt lub trybu wielopunktowego HART
- Możliwość podłączenia do 15 urządzeń HART slave
- Obsługa dwóch HART masterów
- Dostarczane narzędzie do konfiguracji modułu i komunikacji HART
- Ochrona ESD 4KV
- Wbudowany Watchdog
- Wybieralny rezystor obciążenia 250Ω
- Obsługa serwera OPC HART zapewnionego przez Fundację Komunikacji HART
Wprowadzenie

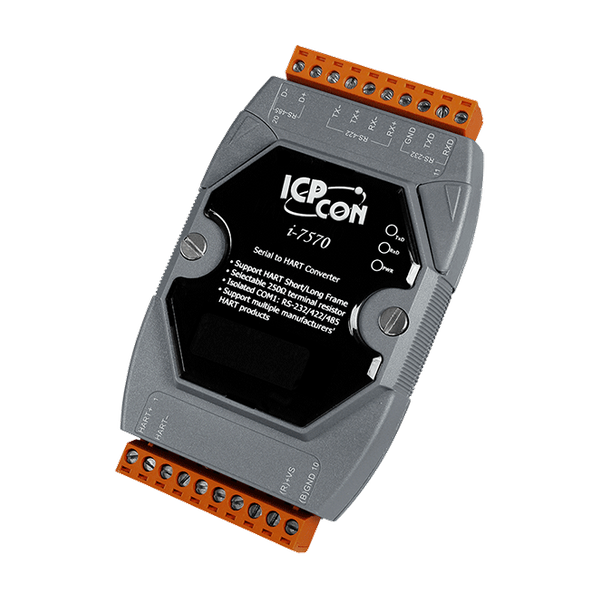

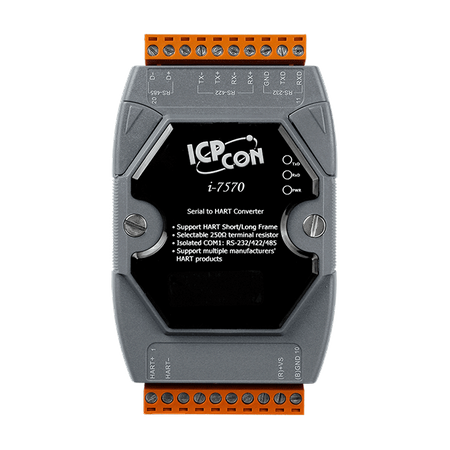

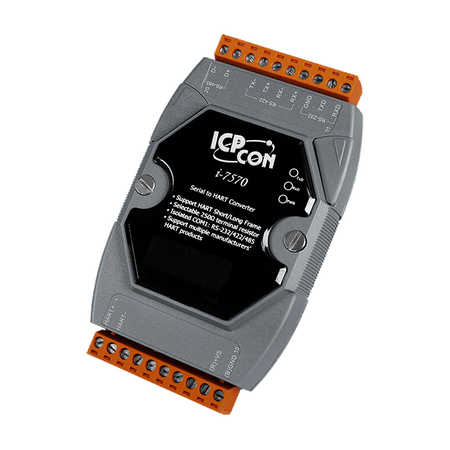

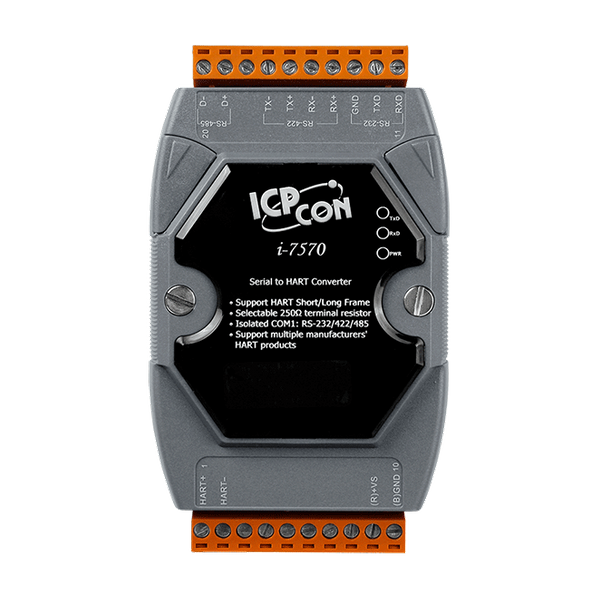

I-7570 to konwerter Serial to HART, który może być używany jako HART master z narzędziem HC_Tool lub jako HART slave z narzędziem HDS.
(1) I-7570 jako HART Master :
Umożliwia użytkownikom dostęp do urządzeń slave HART za pomocą RS-232 / RS-422 / RS-485. Te urządzenia slave HART mogą być nadajnikami, aktuatorami, urządzeniami wyjściowymi prądu itp. Dodatkowo, korzystając z narzędzia I-7570, użytkownicy mogą łatwo i szybko konfigurować moduł i testować komunikację HART.
(2) I-7570 jako HART Slave :
Symulator urządzeń HART (zwany HDS) to oprogramowanie symulujące urządzenia HART opracowane przez ICP DAS. Może być używany do symulacji wielu urządzeń slave HART jednocześnie w celu wymiany danych z urządzeniem master HART za pomocą konwertera HART ICP DAS (takiego jak: I-7567 / I-7570 / I-7547) podłączonego do dowolnego portu COM (USB / 232 / 485 / Ethernet). Użytkownicy mogą w ten sposób rozwijać lub weryfikować program master HART bez używania jakichkolwiek urządzeń slave HART.
Zastosowania
- Pomiary prądu
- Zastosowania w przemyśle petrochemicznym
- Monitorowanie środowiska
- Monitorowanie tuneli
- Systemy monitoringu
- Monitorowanie budynków
FDT (Field Device Tool)
FDT (Field Device Tool) standaryzuje interfejs komunikacyjny i konfiguracyjny między wszystkimi urządzeniami polowymi a systemami głównymi. FDT zapewnia wspólne środowisko dostępu do najbardziej zaawansowanych funkcji urządzeń. Dzięki konwerterom HART ICP DAS, takim jak I-7567, I-7570 lub I-7547, wspierającym FDT, użytkownicy mogą łatwo i szybko skonstruować system kontroli i konfiguracji online HART.
| Product Range: | HART |
Wskaźniki LED | |
| LED Indicators: Status: | PWR / TxD / RxD |
Porty COM | |
| Porty COM: Porty: | RS-232(Tx / Rx / GND) / RS-422 / RS-485 ,
9-pin screwed terminal block |
| Porty COM: Szybkość transmisji: | 1200 bps (For FW_v1.1) ,
1200 ~ 115200bps (For FW_v1.1 / HW_v1.2) |
| COM Ports: Data Format: | O(odd parity), 8(data bit), 1(stop bit) (For FW_v1.1) ,
N/O/E(parity), 8(data bit), 1/2(stop bit) (For FW_v1.1 / HW_v1.2) |
HART | |
| HART: Ports: | 1 |
| HART: Protocol: | 2-pin screwed terminal block |
Power | |
| Power: Reverse Polarity Protection: | Power reverse polarity protection, Over-voltage brown-out protection |
| Power: Input Range: | Unregulated +10 ~ +30 VDC |
| Power: Consumption: | 1 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 121 x 72 x 35 (H x W x D) |
| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 ℃ |
| Environment: Humidity: | 5% ~ 95%, Non-condensing |
| Status: | Available |
