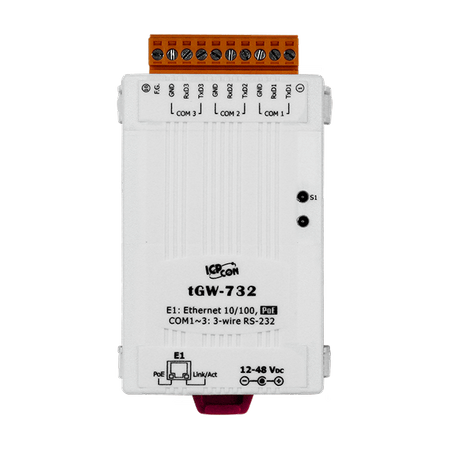

Name: tGW-732
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Obsługuje Modbus TCP/UDP master i slave
Obsługuje Modbus RTU/ASCII master i slave
Maks. liczba połączeń TCP (mistrzów) na port szeregowy: 32
Funkcja pamięci podręcznej zapewnia szybszą odpowiedź Modbus TCP/UDP
Obsługuje odkrywanie urządzeń za pomocą protokołu UDP (UDP Search)
Konfiguracja sieci statyczne IP lub DHCP
Kompaktowy serwer WWW do konfiguracji (HTTP)
Złącze blokowe terminala dla łatwego okablowania
Kosztowny brama Modbus

Wprowadzenie

Modbus jest obecnie standardowym protokołem komunikacji przemysłowej i najczęściej używanym sposobem łączenia urządzeń elektronicznych w przemyśle. Modbus umożliwia komunikację między wieloma urządzeniami podłączonymi do tej samej sieci RS-485, np. systemem, który mierzy temperaturę i wilgotność, a następnie przekazuje wyniki do komputera. Modbus często wykorzystuje się do połączenia komputera nadzorczego z zdalną jednostką terminalową (RTU) w systemach SCADA (supervisory control and data acquisition).

tGW-700 to brama Modbus TCP do RTU/ASCII, która umożliwia hostowi Modbus/TCP komunikację z urządzeniami szeregowymi Modbus RTU/ASCII przez sieć Ethernet, eliminując ograniczenie długości kabla w tradycyjnych urządzeniach komunikacji szeregowej. Moduł może być używany do tworzenia zastosowań połączeń parowych (jak również mostu szeregowego lub tunelu szeregowego), a następnie przesyłać dane przez TCP/IP pomiędzy dwoma szeregowymi urządzeniami Modbus RTU/ASCII, co jest przydatne przy łączeniu komputerów mainframe, serwerów lub innych urządzeń szeregowych korzystających z protokołów Modbus RTU/ASCII, które same nie mają możliwości Ethernet.

Funkcja pamięci podręcznej odczytu jest używana do przechowywania poprzednich żądań i odpowiedzi w pamięci podręcznej modułu tGW-700. Kiedy inne sterowniki HMI/SCADA wysyłają te same żądania do tego samego urządzenia RTU slave, odpowiedź z pamięci podręcznej jest zwracana natychmiast. Ta funkcja znacznie zmniejsza obciążenie komunikacji szyną RS-485, zapewnia szybsze odpowiedzi TCP i poprawia stabilność całego systemu.

Moduł tGW-700(Non-T) oferuje pełną zgodność z normą IEEE 802.3af (klasyfikacja, Klasa 1) Power over Ethernet (PoE) przy użyciu standardowego kabla Ethernet kategorii 5 do odbioru zasilania z przełącznika PoE, takiego jak NS-205PSE. Jeśli na miejscu nie ma przełącznika PoE, moduł może również przyjąć zasilanie z adaptera DC. Moduł tGW-700 jest zaprojektowany z myślą o ekstremalnie niskim zużyciu energii, co redukuje ukryte koszty związane ze rosnącymi cenami paliwa i energii elektrycznej, szczególnie gdy na miejscu jest duża liczba zainstalowanych modułów. Redukcja zużycia energii poprzez wybór energooszczędnego sprzętu może mieć pozytywny wpływ na utrzymanie zielonego środowiska.

Zastosowania

Automatyka fabryczna, budynkowa i domowa, Zdalna diagnostyka i zarządzanie, Monitorowanie energii słonecznej

Parametry techniczne:

Product Range:	tGW Modbus Gateway
Moduł CPU
CPU Module: CPU:	32-bit ARM
ETHERNET
Ethernet: Porty:	10/100 Base-TX, 8-pinowy RJ-45 x 1, (Auto-negocjacja, Auto-MDI/MDIX, wskaźnik LED) , PoE (IEEE 802.3af, klasa 1)
Porty COM
Porty COM: Porty:	3 x 3-wire RS-232
Porty COM: Szybkość transmisji:	115200 bps Max.
COM Ports: Parity:	None, Odd, Even, Mark, Space
COM Ports: Data Bit:	5, 6, 7, 8
COM Ports: Stop Bit:	1, 2
Power
Power: Consumption:	0.07 A @ 24 VDC
Power: Powered from PoE:	IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	+12 ~ 48 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	52 mm x 95 mm x 27 mm (W x H x D)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
