Główne cechy
- Zgodność ze specyfikacjami CAN 2.0A i 2.0B
- Pełna zgodność z normą ISO 11898-2
- Obsługa zakresu prędkości transmisji od 10 kbps do 500 kbps

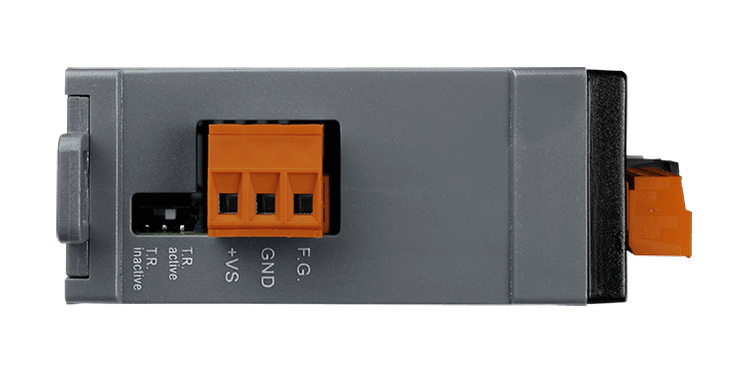

- Zworka dla rezystora końcowego 120Ω magistrali CAN
- Port światłowodowy: ST (Wielomodowy)
- Kabel światłowodowy: 50/125 μm, 62,5/125 μm, 100/140 μm
- Długość fali: 850 nm
- Automatyczne wykrywanie prędkości transmisji
- Do 100 węzłów na porcie CAN
- Wyjmowany blok terminali
- Łatwy montaż na szynie DIN
- 3 kV izolacja galwaniczna
- Jeden kanał CAN i jeden kanał światłowodowy
Wprowadzenie
Światłowodowe medium transmisyjne jest dobrym materiałem do ochrony transmisji danych przed zakłóceniami EMI/RFI i jest szeroko stosowane w trudnych warunkach środowiskowych. Z drugiej strony, magistrala CAN jest znana w zastosowaniach przemysłowych. Aby rozwiązać problem między różnymi mediami transmisji, I-2532 został specjalnie zaprojektowany do konwersji elektrycznego sygnału magistrali CAN na światłowodowe kable. Długość światłowodu między dwoma urządzeniami I-2532 może wynosić do 1,4 km (4593 ft), co głównie zależy od tłumienia kabla światłowodowego i prędkości transmisji magistrali CAN. I-2532 jest ekonomicznym rozwiązaniem dla aplikacji wymagających ochrony transmisji danych przed narażeniem elektrycznym, przepięciami, piorunami lub korozją chemiczną.
Zastosowania
- Systemy sterowania
- Automatyka budynkowa
- Automatyka przemysłowa
- Rozproszone akwizycje danych
Parametry techniczne:
| Product Range: | CAN Bus |

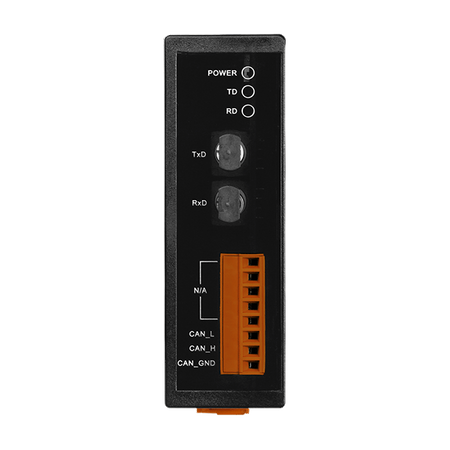

Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
2 x CAN status |
Fiber | |
| Fiber: Ports: | Multi Mode; ST connector x 1 |
| Fiber: Fiber Cable: | 50/125, 62.5/125 or 100/140 μm (62.5/125μm is recommended) |
| Fiber: Wavelength: | 850 nm |
| Fiber: Propagation Delay: | 125ns max (125ns delay shortens bus line length by ~ 25 m) |
| Fiber: Distance Between Stations: | 1.4 km max (62.5 / 125 μm recommended) |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 500 k bps |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 0.5 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 32.3 x 77.5 x 99.0 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | End of Life |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
