Główne cechy
- Typ włókna: SC; tryb pojedynczy; 100 Base-FX
- Maksymalna odległość transmisji do 15 km przy dowolnej prędkości baud CAN
- Transceiver CAN NXP TJA1042
- Izolacja 2500 Vrms po stronie CAN
- Obsługuje zarówno CAN 2.0A, jak i CAN 2.0B
- Całkowicie zgodny ze standardem ISO 11898-2
- Przełącznik obrotowy do konfiguracji prędkości baud CAN
- Wbudowany przełącznik opornika końcowego 120 Ω
- Demontowalny blok zacisków, łatwy montaż na szynie DIN
- Umożliwia definiowanie niestandardowych prędkości baud CAN
- Wykrywanie uszkodzenia linii światłowodowej
- Narzędzie do konfiguracji filtrowania wiadomości CAN
- Porty CAN z tym samym identyfikatorem grupy mogą się komunikować
Wprowadzenie

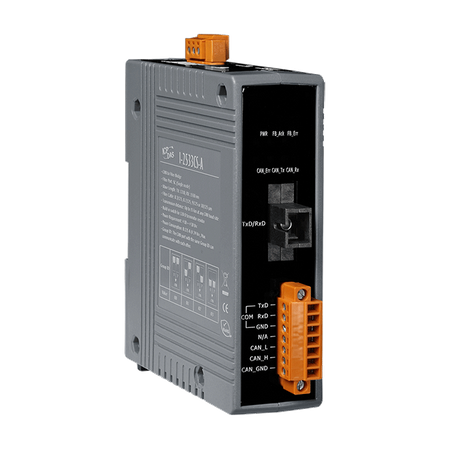

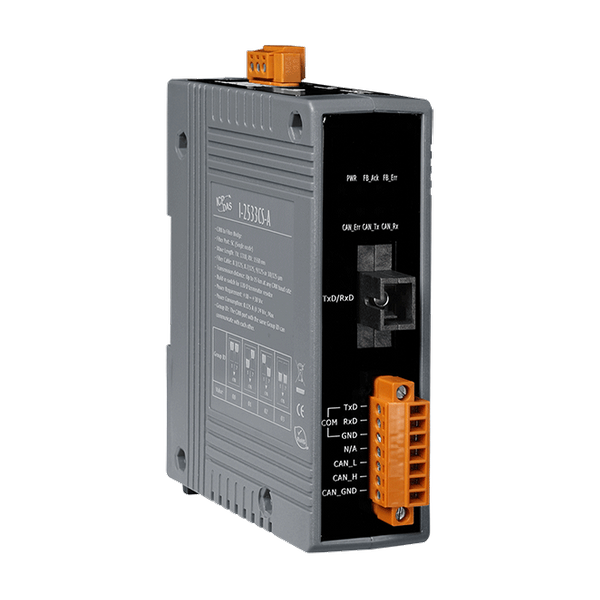

I-2533CS-A oraz I-2533CS-B to lokalne mostki CAN, stosowane do nawiązywania połączeń między dwoma systemami CAN za pomocą światłowodów jednomodowych.
Aby rozwiązać problem transmisji między CAN a światłowodem, I-2533CS-A/B zostały specjalnie zaprojektowane do konwersji sygnału elektrycznego CAN na kable światłowodowe.
I-2533CS-A/B obsługują technologię Wavelength Division Multiplexing (WDM), dzięki czemu do przesyłania dwukierunkowych danych CAN potrzebny jest tylko jeden kabel światłowodowy.
Ze względu na ograniczenia sprzętowe I-2533CS-A i I-2533CS-B muszą być używane razem, co pozwala na zmniejszenie kosztów wdrożenia okablowania światłowodowego.
I-2533CS-A/B mają trzy ważne funkcje:
Po pierwsze, odległość transmisji systemu CAN nie będzie ograniczona przez różne prędkości baud CAN, co oznacza, że całkowita długość pracy CAN może zostać wydłużona.
Po drugie, błąd na jednej sieci CAN nie wpływa na działanie innej sieci CAN.
Wreszcie, dwie sieci CAN mogą się komunikować ze sobą, korzystając z różnych prędkości baud CAN, co daje dużą elastyczność.
Ważna uwaga: Należy zakupić oba modele I-2533CS-A i I-2533CS-B, ponieważ produkty te działają jako para.
Zastosowania
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
3 x CAN status ,
2 x Fiber status |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 (Utility Port) |
Fiber | |
| Fiber: Ports: | Single-Mode; SC connector x 1; 100 Base-FX |
| Fiber: Fiber Cable: | 8.3/125, 8.7/125, 9/125 or 10/125 μm |
| Fiber: Wavelength: | TX: 1310, RX: 1550 nm |
| Fiber: TX Output: | -14 dBm Min. , -8 dBm Max. |
| Fiber: RX Sensitivity: | -31 dBm Max. |
| Fiber: RX Overload: | -5 dBm Max. |
| Fiber: Budget: | 17 dBm |
| Fiber: Propagation Delay: | 190 us (*Note2) |
| Fiber: Distance Between Stations: | 15 km (9/125 μm recommended) |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 10 k ~ 1 M bps |
| CAN: Isolation: | 500 Vrms on the CAN side |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Specification: | ISO 11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33.0 x 126 x 101 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
