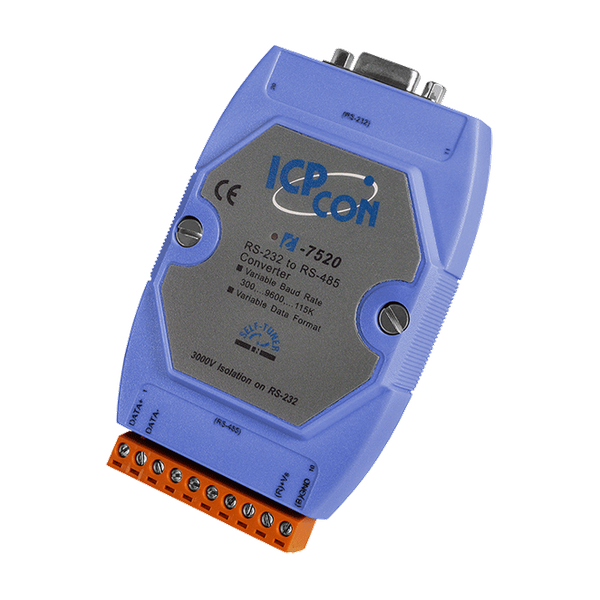

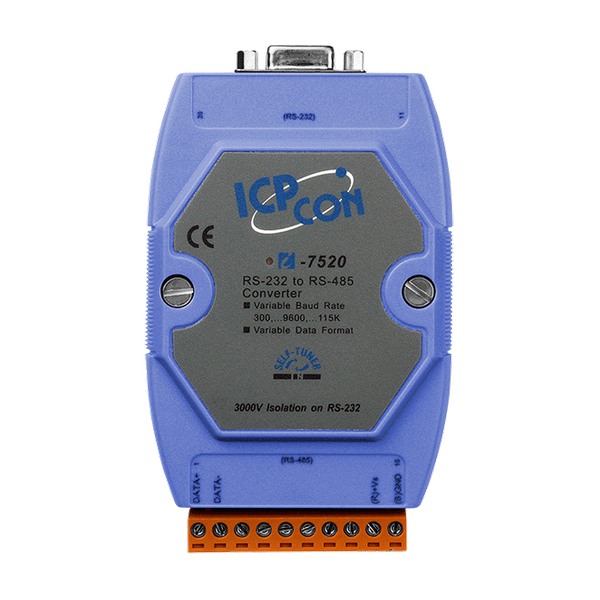

Name: I-7520
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Automatyczna kontrola kierunku RS-485
Ochrona przed ESD dla linii danych RS-232/422/485
Izolacja 3000 VDC po stronie RS-232
Szybkość transmisji do 115200 bps

Wprowadzenie

Większość systemów komputerowych w przemyśle oferuje standardowe porty szeregowe RS-232. Pomimo ich szerokiej akceptacji, RS-232 ma ograniczoną prędkość transmisji, zasięg i możliwości sieciowe. Standardy RS-485 przezwyciężają te ograniczenia, wykorzystując różnicowe linie napięciowe dla sygnałów danych i sterujących, które zamieniają sygnały RS-232 na odizolowane sygnały RS-485 bez konieczności zmiany sprzętu lub oprogramowania. Moduł I-7520 umożliwia łatwe zbudowanie przemysłowego, dalekosiężnego systemu komunikacji przy użyciu standardowego sprzętu PC.

Konstrukcja izolacji między I-7520/A a I-7520R/AR jest różna. Jeśli użytkownik chce zasilać moduł z PLC/PC, powinien użyć modelu I-7520R/AR, w przeciwnym razie izolacja zostanie przerwana.

Zastosowania

Parametry techniczne:

Product Range:	Converter
Izolacja
Isolation: Intra-module Isolation:	3000 VDC on RS-232 side
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Porty COM
Porty COM: Porty:	1 x RS-232 Input (Master) , 1 x RS-485 Output (Slave)
Porty COM: Szybkość transmisji:	300 ~ 115200 bps
Power
Power: Input Range:	+10 VDC ~ +30 VDC (Non-isolated)
Power: Consumption:	1.2 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 x 35 x 118 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
