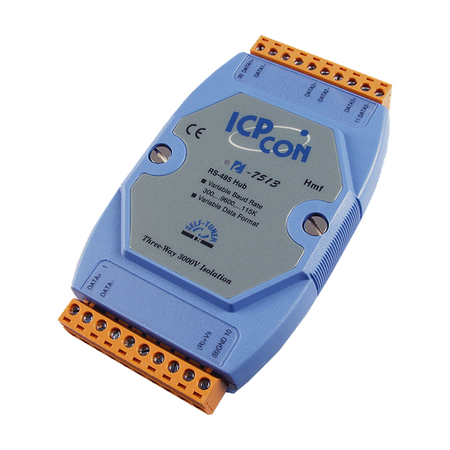

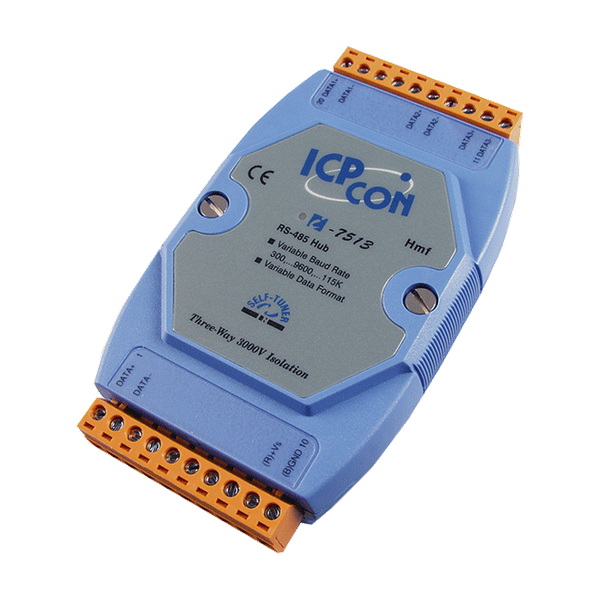

Name: I-7513
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Aplikacje z aktywnym okablowaniem gwiaździstym RS-485
• Automatyczna kontrola kierunku RS-485
• Ochrona trójkierunkowa izolacją 3000 VDC
• Ochrona ESD dla linii danych RS-485

Wprowadzenie

I-7513 to aktywne 3-kanałowe gwiaździste okablowanie RS-485. Urządzenie posiada trzy niezależne kanały wyjściowe RS-485, każdy z własnym sterownikiem, który może przesyłać sygnały na odległość do 4000 ft (1200 m) na każdym kanale.

I-7513 łączy w sobie funkcje Huba i Repeatera, więc każdy kanał wyjściowy może być połączony z innym hubem.

Strona izolacji I-7513 znajduje się w obwodzie interfejsu wejścia i wyjścia. Innymi słowy, I-7513 to moduł izolacyjny trójkierunkowy.

Parametry techniczne:

Product Range:	Hub
Izolacja
Isolation: Three-way Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	Yes
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Porty COM
Porty COM: Porty:	1 x RS-485 Input (Master) , 3 x RS-485 Output (Slave)
Porty COM: Szybkość transmisji:	300 ~ 115200 bps
Power
Power: Input Range:	+10 VDC ~ +30 VDC (Non-isolated)
Power: Consumption:	2.16 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	72 x 35 x 122 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
