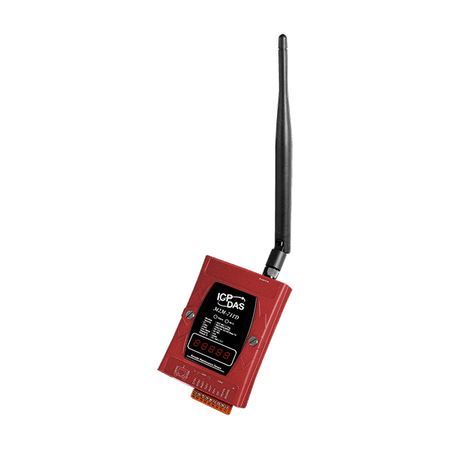

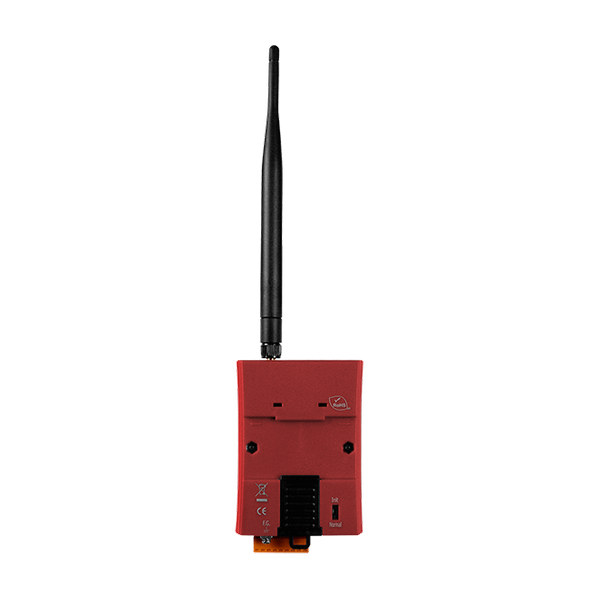

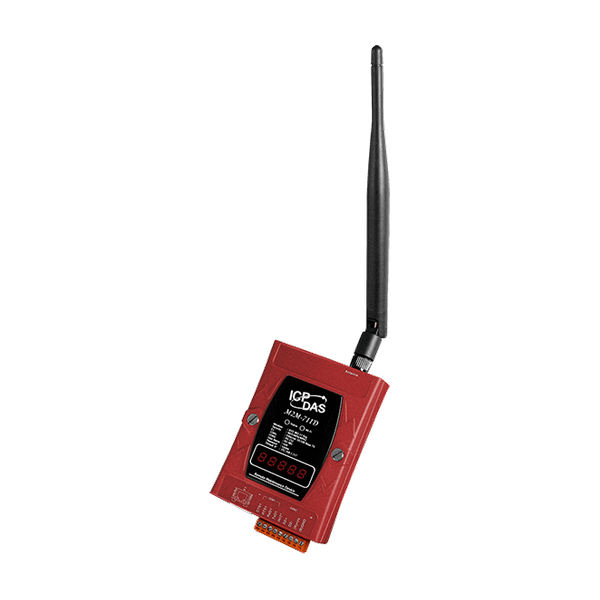

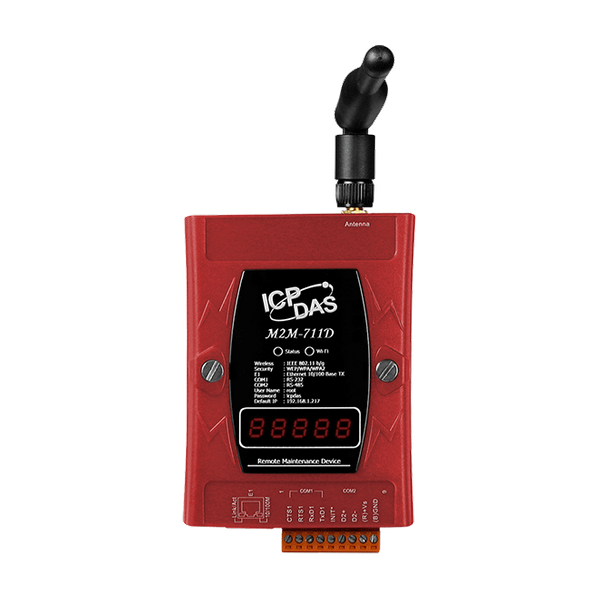

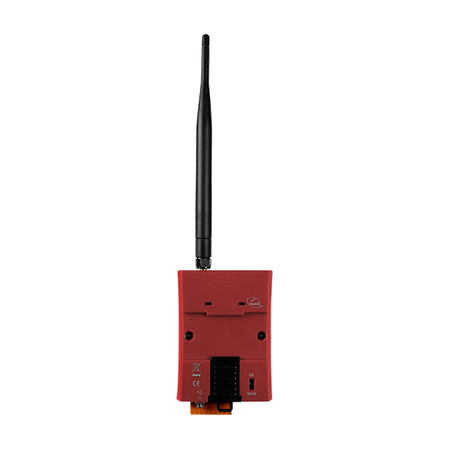

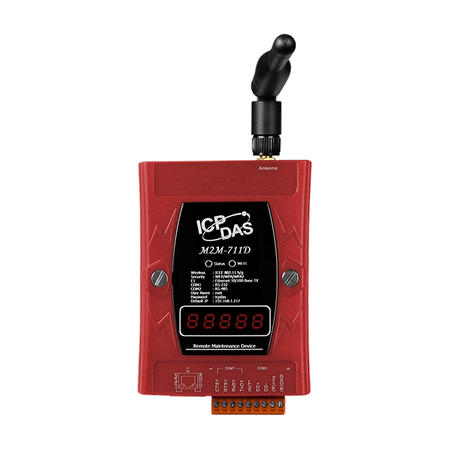

Name: M2M-711D
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Wsparcie dla oprogramowania VxServer.
Zestawienie połączenia parowego (RS-232, RS-485) w sieci.
Wsparcie dla trybu komunikacji Serwer i Klient.
Możliwość użycia z innymi produktami M2M (M2M-420-A, M2M-720-A, M2M-710D…).
Wsparcie dla portów komunikacji szeregowej RS-232 lub RS-485.
Wbudowany chip ASIC do automatycznego dostrajania portu RS-485.
Administracja przez przeglądarkę internetową.
Wbudowany system operacyjny MiniOS7 chroniący przed wirusami komputerowymi.
Protokół Ethernet: TCP, UDP, IP, ICMP, ARP, RARP.
Wsparcie dla IEEE 802.11 b/g w trybie Wi-Fi.
Szyfrowanie WEP-64,WEP-128, WPA-TKIP i WPA2-AES dla trybu AP.
Szyfrowanie WEP-64,WEP-128 dla trybu Ad Hoc.
Funkcja dynamicznego DNS.
Obsługa statycznego IP/DHCP (tryb Ad Hoc nie wspiera DHCP).
Szybki start.
Wyświetlacz LED 5-cyfrowy, 7-segmentowy.
Zgodność z normami EMI, RoHS.

Wprowadzenie

Moduł M2M-711D jest specjalnie zaprojektowany do zdalnej konserwacji i aktualizacji rozwiązań aplikacji serial-to-network. Jest odpowiedni do trudnych warunków przemysłowych. M2M-711D dostarcza 2 główne technologie sieciowe:

1. Tryb VxServer: VxServer to wirtualne oprogramowanie pośredniczące COM. VxServer z VxComm Driver potrafi stworzyć wirtualne porty COM w Windows i mapować je na porty szeregowe urządzeń M2M-711D przez sieć Ethernet / Wi-Fi. Programy klienckie RS-232 użytkownika muszą jedynie przełączyć się na wirtualny port COM, aby uzyskać dostęp do urządzeń szeregowych połączonych z serwerami urządzeń przez sieć.

2. Tryb połączenia parowego: Umożliwia tunelowanie danych TCP między dwoma urządzeniami szeregowymi. Dzięki infrastrukturze serwer/klient TCP/IP, M2M-711D może zapewnić zdalną transmisję danych szeregowych przez Ethernet lub Wi-Fi (IEEE 802.11b/g) między lokalnymi i zdalnymi stronami. To rozwiązanie umożliwia precyzyjne przesyłanie stanu urządzeń. Inżynier ds. konserwacji może bezpośrednio sprawdzać i diagnozować urządzenie/PLC jakby był na miejscu. To może zmniejszyć koszty konserwacji i zwiększyć konkurencyjność przedsiębiorstw. Oprócz powyższych funkcji, M2M-711D może także obsługiwać połączenia parowe innych urządzeń (M-4131, M2M-720-A, M2M-710D…).

Zastosowania

1. Rewolucja zastosowań szeregowych: Uaktualnienie oryginalnej aplikacji szeregowej do aplikacji sieciowej.

2. Zdalna konserwacja: Ustanowienie systemu zdalnej konserwacji dla urządzeń sprzedawanych na całym świecie.

3. Wirtualny Com: Zdalna konserwacja dzięki technologii Virtual Com. (Nieobsługiwana w trybie Wi-Fi).

Parametry techniczne:

Product Range:	Remote Maintenance Product
Moduł CPU
CPU Module: CPU:	80186, 80 MHz
CPU Module: EEPROM:	16 KB; Data retention: 40 years; 1,000,000 erase/write cycles.
CPU Module: Flash:	Flash ROM: 512 KB ; Erase unit is one sector (64 KB) ; 100,000 erase/write cycles
CPU Module: SRAM:	512 KB
Wyświetl
Wyświetlacz: Typ:	5-Digit 7 Segment LED Display , System LED Indicator , Wi-Fi LED Indicator
RF
RF: Antenna:	2.4GHz - 2dBi Omni-Directional antenna
RF: Channels:	1~13; AP mode supports auto control channel
RF: RX Sensitivity:	87 dBm(IEEE 802.11b) / -72 dBm (IEEE 802.11g)
RF: Transmit Power:	12 dBm(IEEE 802.11b) / 14 dBm(IEEE 802.11g)
RF: Transmission Distance (LoS):	100M
ETHERNET
Ethernet: Porty:	10/100Base-TX Ethernet Controller , RJ-45 with LED indicator
Porty COM
Porty COM: Porty:	1 x RS-232 , 1 x RS-485
Porty COM: Szybkość transmisji:	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
COM Ports: Parity:	None, Even, Odd
COM Ports: Data Bit:	7, 8
COM Ports: Stop Bit:	2 (data bit must be 7 bit) or 1
Power
Power: Consumption:	3.6 W for M2M-711D
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 33 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Status:	Available
