Name: I-9028U
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8-kanałowe wyjście napięcia lub prądu
• Konfiguracja indywidualna dla każdego kanału
• Zabezpieczenie przed zwarciem
• Wartość przy włączeniu zasilania
• Wartość bezpieczna

Wprowadzenie

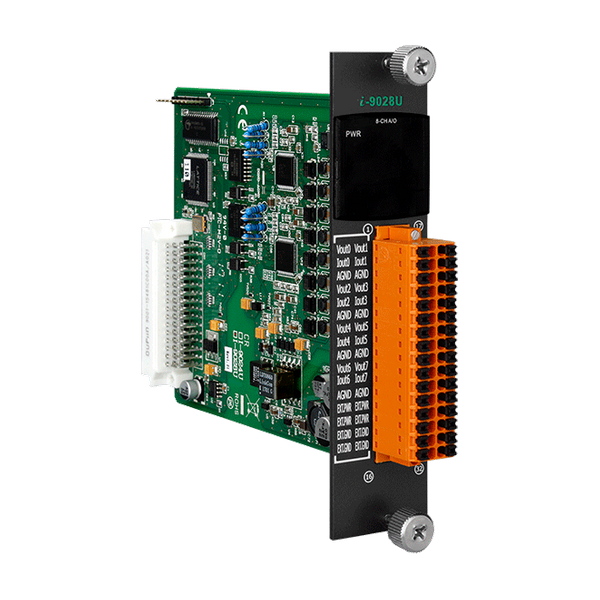

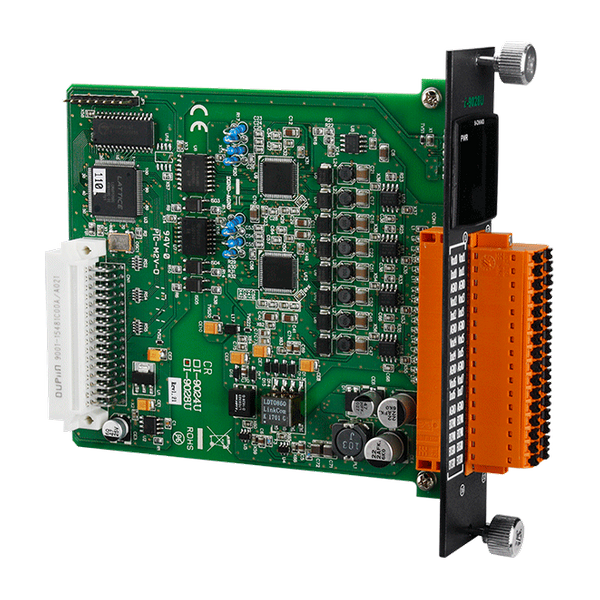

Moduł I-9028U to analogowy moduł wyjściowy typu source, oferujący 8 jednokońcówkowych kanałów analogowych. Każdy kanał może być zaprogramowany do indywidualnego zakresu wyjściowego 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, +4 ~ +20 mA lub 0 ~ +20 mA. Wykrywanie otwartej linii jest dostępne dla wyjścia +4 ~ +20 mA. Moduł zawiera opcje konfiguracji wartości przy włączeniu zasilania oraz wartości bezpiecznej, a także kwalifikację ochrony ESD 4 kV oraz izolację międzykanałową 3000 VDC.

Parametry techniczne:

Product Range:	I-9K/I-97K Series
Izolacja
Isolation: Intra-module Isolation:	3000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication
Wyjście analogowe
Wyjście analogowe: Kanały:	8
Wyjście analogowe: Zakres:	Voltage: 0 ~ +5 VDC、±5 VDC、0 ~ +10 VDC、±10 VDC , Current: 0 ~ +20 mA、+4 ~ +20 mA
Wyjście analogowe: Rozdzielczość:	16-bitowy
Wyjście analogowe: Dokładność:	±0.02% of FSR
Analog Output: Zero Drift:	±0.2 μV/°C
Analog Output: Span Drift:	±25 ppm/°C
Analog Output: Short Circuit Protection:	Yes
Analog Output: Response Time:	105 us per channel
Analog Output: Programmable Output Slope:	Voltage: 0.5 V/us , Current: 0.024 mA/us
Analog Output: Current Output Wiring:	Source
Analog Output: Power-on Value:	Yes
Analog Output: Safe Value:	Yes
Power
Power: Reverse Polarity Protection:	Yes
Power: Isolation:	3000 VDC
Power: Consumption:	2 W Max.
Power: Powered from Terminal Block:	Yes, 15 ~ 30 VDC
Mechaniczny
Mechanical: Dimensions (mm):	31 x 134 x 144 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
