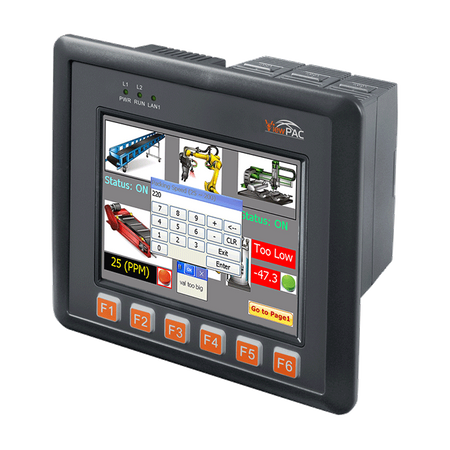

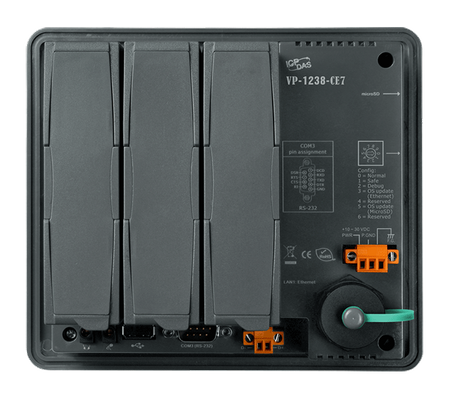

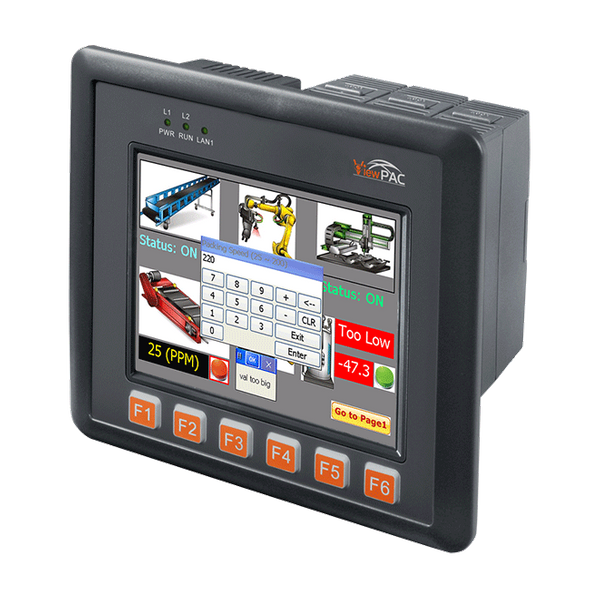

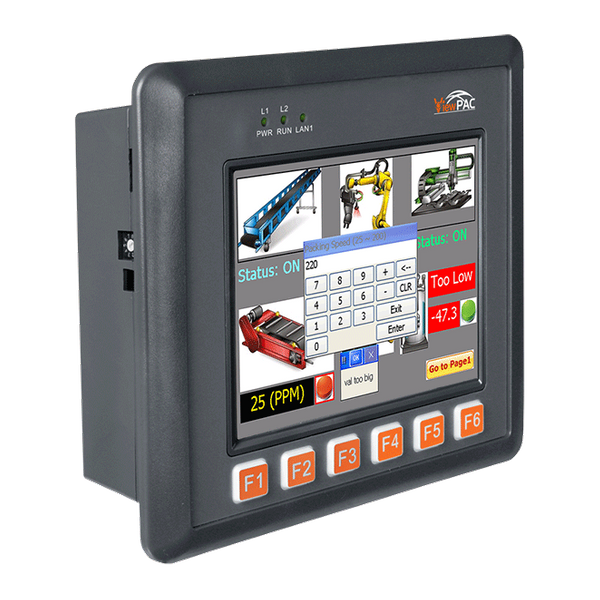

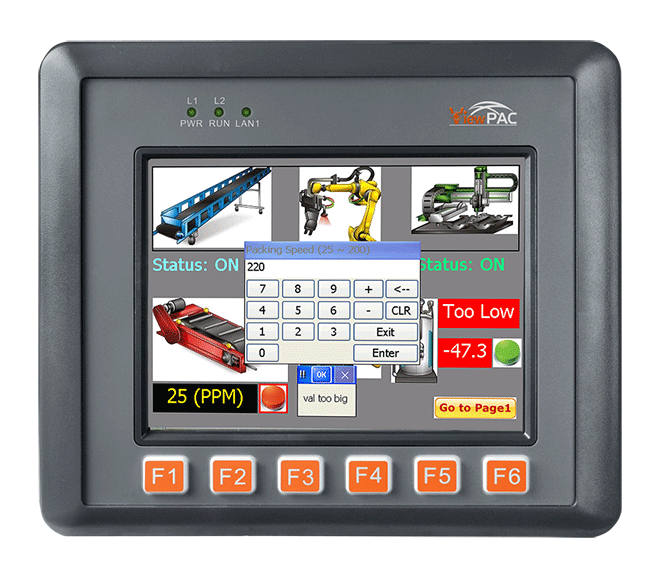

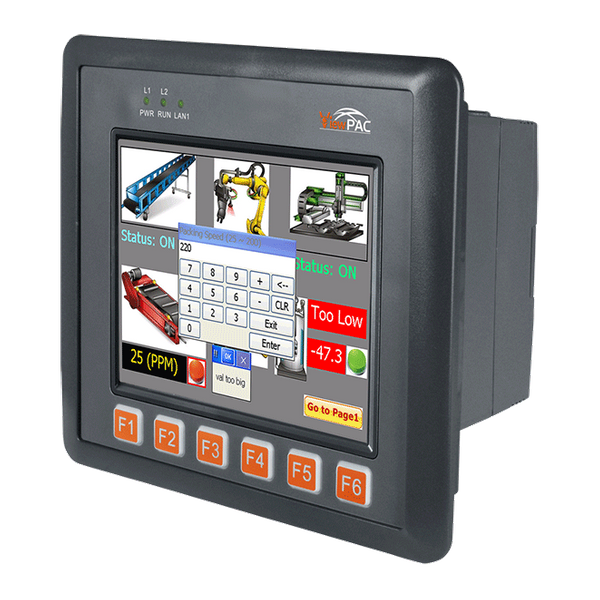

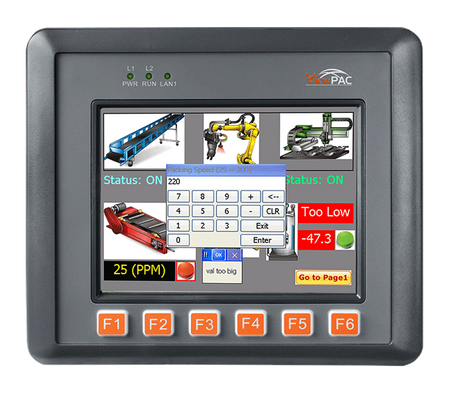

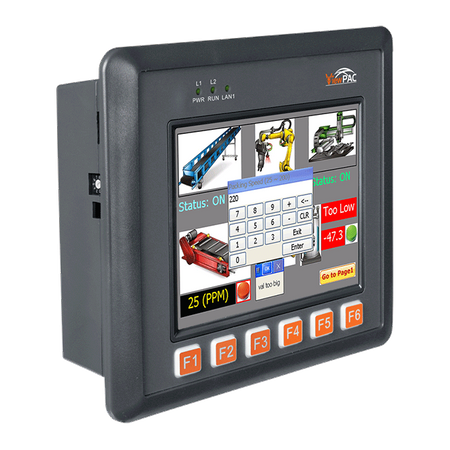

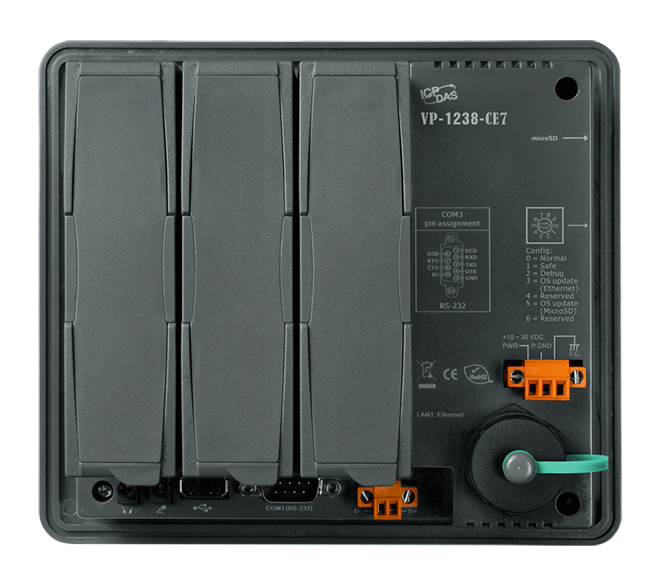

Name: VP-1238-CE7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 5.7" TFT LCD
• Procesor Cortex-A8 (32-bit & 1 GHz)
• Windows CE.NET 7.0 wbudowany
• Wbudowany SoftLogic Win-GRAF (IEC 61131-3)
• Obsługa Real-Time
• 3 gniazda na moduły I/O o wysokim profilu
• Czołówka zgodna z IP65
• Modbus RTU/TCP (Master, Slave)
• Wsparcie dla eLogger HMI

Wprowadzenie

Seria Win-GRAF ViewPAC z gniazdami I/O (VP-1238-CE7, VP-4238-CE7, VP-6238-CE7) to nowa generacja opartych na systemie WinCE 7.0 programowalnych kontrolerów automatyki (PAC) od ICP DAS.

Każdy PAC wyposażony jest w procesor Cortex-A8 (32-bit & 1 GHz) uruchamiający system operacyjny Windows CE 7.0, różnorodne porty wejścia/wyjścia (USB, Ethernet, RS-232/485), 3 gniazda I/O, które mogą być używane do integracji wysokowydajnych równoległych modułów I/O (seria I-8K) lub modułów I/O szeregowych (seria I-87K), oraz 5.7”/10.4”/15” ekran TFT LCD z gumową klawiaturą.

Win-GRAF ViewPAC są zdolne do uruchamiania oprogramowania Win-GRAF (standard IEC 61131-3) do rozwijania logiki sterowania, a także oferują darmowe oprogramowanie HMI "eLogger" do edycji HMI przez graficzne przeciąganie i upuszczanie obiektów HMI lub wspierają oprogramowanie M.S. VS 2008 (VB .NET, C#) do rozwijania aplikacji HMI i zarządzania danymi, które mogą wymieniać dane z aplikacjami Win-GRAF. Dzięki temu projektowanie aplikacji jest bardziej wygodne i praktyczne.

Parametry techniczne:

Product Range:	Win-GRAF ViewPAC
Software
Software: OS:	Windows CE 7.0
Software: Protocol:	• NET ID , • eLogger HMI , • Modbus TCP/IP Master , • Modbus TCP/IP Slave , • Modbus RTU/ASCII Master , • Modbus RTU Slave , • DCON Protocol , • User-defined Protocol , • I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O , • Local I/O Modules , • Application Protection , • Data Binding , • On Line Change , • Schedule Control , • Retain Variables , • File Access and Data Log
Software: Development:	Embedded Win-GRAF SoftLogic (IEC 61131-3)
Software: Service:	FTP server, Web server (supports VB script, JAVA script), SQL Compact Edition 3.5
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net 2008
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1.0 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	512 MB SDRAM, 256 MB Flash
Main Unit: Storage:	4 GB microSD card (up to 32 GB)
Main Unit: Non-Volatile Memory:	128 KB MRAM, 16 KB EEPROM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl
Wyświetlacz: Typ:	LCD
Display: Size:	5.7" (4:3)
Display: Backlight Life:	20,000 hours
Display: Brightness:	400 cd/m2
Display: Resolution:	640 x 480
Display: Touch Panel:	4-wire, resistive type
Display: Contrast Ratio:	500:1
Wskaźniki LED
LED Indicators: Status:	1 x System, 1 x Power, 1 x Ethernet, 3 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	I-8K, I-87K series
I/O Expansion: Slots:	3
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes, (0 ~ 9)
HMI: Rubber Keypad:	6 Keys
Audio
Audio: Jack:	Microphone-in and Earphone-out
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	1 x RS-232, 1 x RS-485 (2500 VDC Isolated)
USB
USB: Porty:	1 x USB 2.0
Power
Power: Input Range:	+10 ~ 30 VDC (1 kV Isolated )
Power: Consumption:	0.3 A @ 24 VDC
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	182 x 158 x 125 (W x L x H)
Mechanical: Panel Cut-Out (mm):	153 x 136, ±1 (W x H)
Mechanical: Installation:	Panel mounting
Mechanical: Ingress Protection Rating:	Front panel: NEMA 4/IP65
Mechanical: Weight:	1.5 Kg
Środowisko
Environment: Operating Temperature:	-20 ~ +70°C
Environment: Storage Temperature:	-30 ~ +80°C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
