Główne cechy
• Obsługa protokołów OPC UA Server / Client i MQTT Client
• Obsługa interfejsu RESTful API poprzez HTTP oraz HTTPS
• Jednoczesne wykonanie komunikacji OPC UA, MQTT i RESTful API
• Obsługa ustawień reguł logicznych: IF, THEN, ELSE
• Obsługa harmonogramu: wykonanie ustawionych reguł o określonym czasie
• Obsługa dziennika zdarzeń: zapis zmian I/O dla śledzenia urządzeń
• Obsługa oprogramowania do zarządzania chmurą IoTstar
• Wbudowany serwer WWW do zapewnienia interfejsu użytkownika webowego
• Kanały I/O: 16 x DI
• Przełącznik Ethernet z dwoma portami dla topologii daisy-chain
• Zgodny ze standardem IEEE 802.3af Power over Ethernet (PoE)
Wprowadzenie

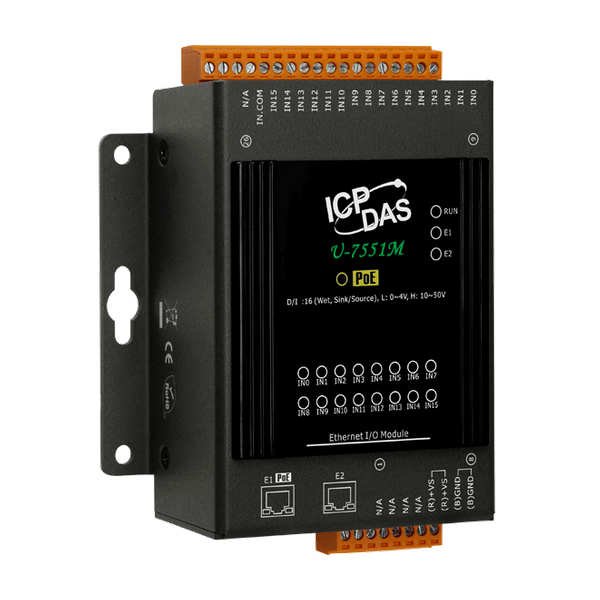

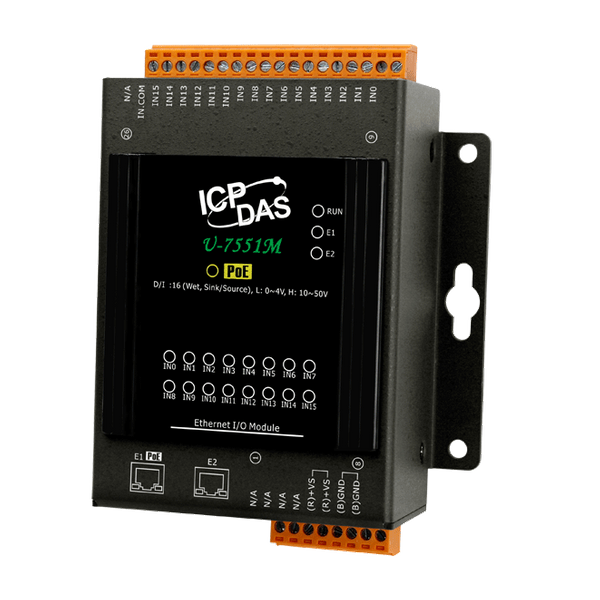

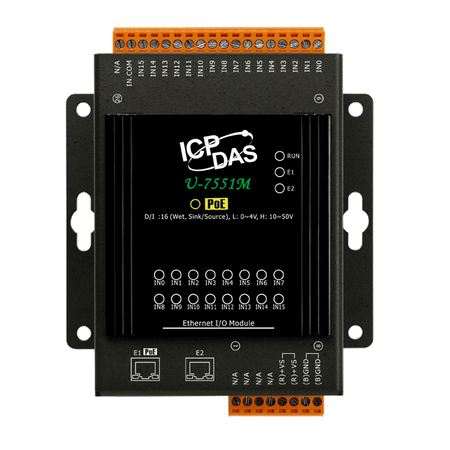

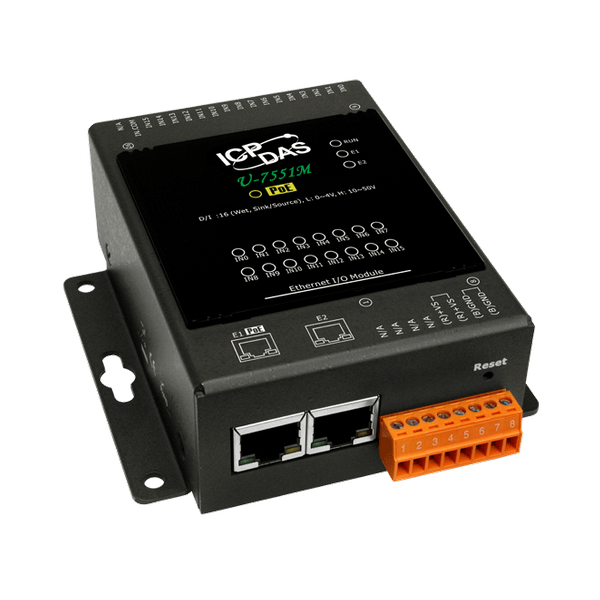

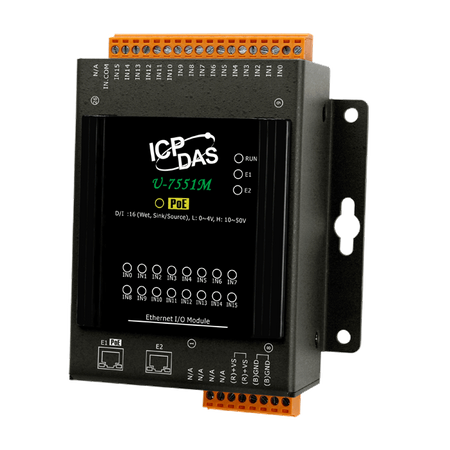

U-7551M to moduł wejść/wyjść UA, który oferuje 16 kanałów wejść cyfrowych. Posiada wbudowany przełącznik Ethernet z dwoma portami do realizacji topologii łańcuchowej (daisy-chain). Okablowanie jest znacznie łatwiejsze i może zmniejszyć koszty całkowite okablowania i przełączników. Moduł jest zgodny ze specyfikacją Power over Ethernet (PoE) zgodną z IEEE 802.3af (klasa 2). Pozwala na zasilanie przez sieć z funkcją PoE. Ta funkcjonalność zapewnia większą elastyczność i efektywność, upraszczając projektowanie systemów, oszczędzając miejsce, a także zmniejszając okablowanie i gniazdka zasilające. Moduł umożliwia konfigurację, sterowanie i monitorowanie przez interfejs webowy za pomocą przeglądarki internetowej, co jest proste, szybkie i nie wymaga dodatkowych aplikacji.
W komunikacji przemysłowej, UA I/O zapewnia protokoły OPC UA Server / Client, MQTT Client i RESTful API (wszystkie mogą być używane jednocześnie). Użytkownicy mogą wybrać tryb sieciowy w zależności od ich specyficznych potrzeb. Umożliwia przesyłanie wartości z wbudowanych kanałów I/O do systemu chmury lub systemu sterowania polowego w celu wyświetlania, analizy lub strategii. Obsługuje skalowanie, co pozwala na konwersję sygnału analogowego na bardziej czytelne wartości. Umożliwia ustawienie reguł logicznych IF, THEN, ELSE dla punktów I/O i punktów wirtualnych; posiada funkcję harmonogramu do wykonywania ustawionych reguł w określonym czasie oraz obsługuje funkcję interfejsu API RESTful umożliwiającą odczyt/zapis I/O i punktów wirtualnych za pomocą HTTP lub HTTPS.
Zastosowania
| Product Range: | OPC UA I/O Module |
Software | |
| Software: Protocol: | • OPC UA Server / Client ,
• MQTT Client ,
• RESTful API |
| Software: Function: | • Web Interface for Configuration ,
• Scaling ,
• Security ,
• Rule Setting ,
• Schedule ,
• Event Log ,
• IoTstar Setting |
Moduł CPU | |
| CPU Module: CPU: | 32-bit CPU (400 MHz) |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, I/O |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 16 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +10 ~ +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +4 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 100 Hz |
| Digital Input/Counter: Min. Pulse Width: | 5 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
ETHERNET | |
| Ethernet: Porty: | 2 x RJ-45, 10/100 Base-TX, Swtich Ports |
| Ethernet: PoE: | Yes |
| Ethernet: LAN bypass: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 3.1 W |
| Power: Powered from PoE: | IEEE 802.3af, Class2 |
| Power: Powered from Terminal Block: | +12 ~ +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 97 x 120 x 47 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 °C ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
