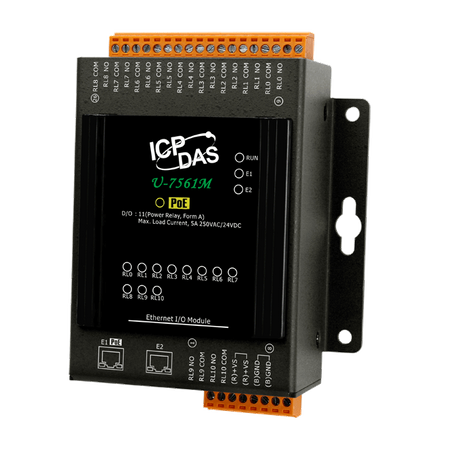

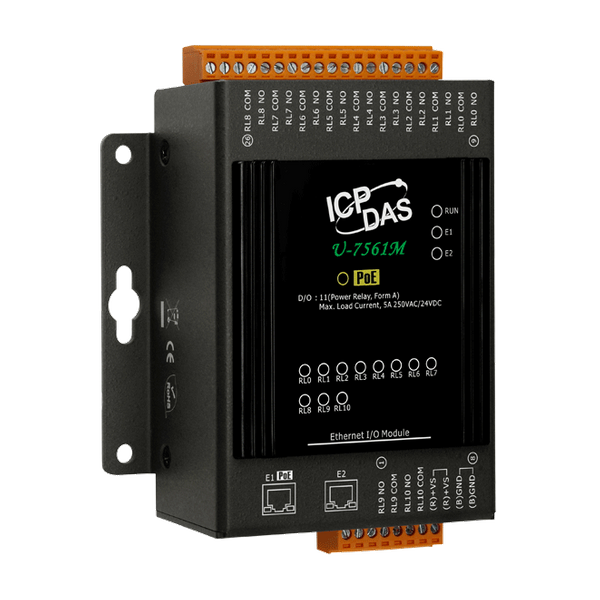

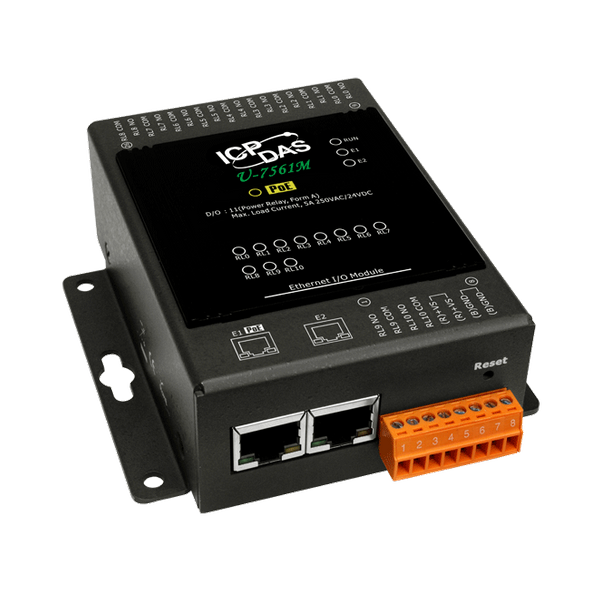

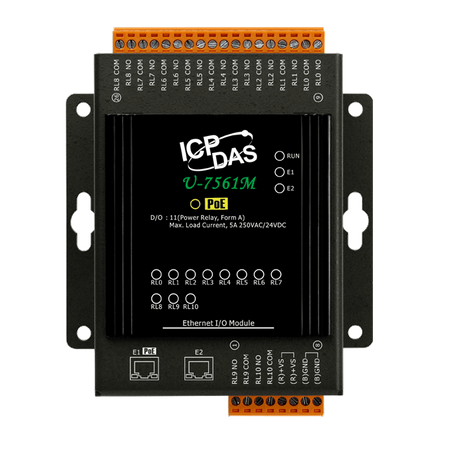

Name: U-7561M
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Obsługa protokołów OPC UA Server / Client i MQTT Client.
• Wsparcie dla RESTful API za pośrednictwem HTTP i HTTPS.
• Możliwość jednoczesnego wykonywania OPC UA, MQTT i RESTful API.
• Funkcja logiki: IF, THEN, ELSE.
• Funkcja harmonogramu: wykonywanie ustawionych reguł w określonym czasie.
• Rejestr zdarzeń: zapisywanie zmian I/O do śledzenia urządzenia.
• Obsługa oprogramowania zarządzającego IoTstar Cloud.
• Wbudowany serwer WWW do udostępniania interfejsu użytkownika w przeglądarce.
• Kanały I/O: 11 x przekaźnik zasilania.
• Przełącznik Ethernet z dwoma portami do topologii daisy-chain.
• Zgodność z IEEE 802.3af (PoE).

Wprowadzenie

U-7561M to moduł UA I/O, który oferuje 11 kanałów przekaźnikowych zasilania. Posiada wbudowany dwuprotowy przełącznik Ethernet do realizacji topologii łańcuchowej (daisy-chain). Okablowanie jest dużo łatwiejsze i może zmniejszyć całkowity koszt kabli i przełączników. Moduł jest zgodny z normą IEEE 802.3af (Klasa 2) Power over Ethernet (PoE). Pozwala na zasilanie poprzez sieć Ethernet. Ta funkcja zapewnia większą elastyczność i efektywność, upraszczając projekt systemu, oszczędzając miejsce oraz redukując ilość okablowania i gniazdek zasilających. Umożliwia konfigurację, kontrolę i monitorowanie modułów, połączeń i statusu I/O za pomocą przeglądarki internetowej. Jest łatwy w obsłudze, szybki i nie wymaga dodatkowych aplikacji.

W komunikacji przemysłowej, UA I/O obsługuje protokoły OPC UA Server / Client, MQTT Client i RESTful API (mogą być wykonywane jednocześnie). Użytkownicy mogą wybierać tryb sieciowy zgodnie ze swoimi potrzebami, a dane z wbudowanych kanałów I/O można przesyłać do systemu chmury lub systemu sterowania polowego w celu wyświetlania, analizy lub strategii. Wspiera skalowanie, umożliwiając zamianę sygnału analogowego na bardziej czytelną wartość. Obsługuje funkcję logiki: IF, THEN, ELSE, umożliwiając ustawianie warunków logicznych / akcji dla I/O i punktu wirtualnego; Funkcja harmonogramu umożliwia realizację ustalonych reguł w określonym czasie; Obsługuje funkcję RESTful API, umożliwiając odczyt / zapis I/O i punktu wirtualnego przez HTTP lub HTTPS.

Zastosowania

Kliknij, aby zobaczyć Wprowadzenie do serii modułów I/O OPC UA .

Parametry techniczne:

Product Range:	OPC UA I/O Module
Software
Software: Protocol:	• OPC UA Server / Client , • MQTT Client , • RESTful API
Software: Function:	• Web Interface for Conﬁguration , • Scaling , • Security , • Rule Setting , • Schedule , • Event Log , • IoTstar Setting
Moduł CPU
CPU Module: CPU:	32-bit CPU (400 MHz)
CPU Module: Watchdog Timer:	Module, Communication (Programmable)
Izolacja
Isolation: 2-way Isolation:	I/O: 3000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each Terminal , ±8 kV Air for Random Point
EMS Protection: Surge (IEC 61000-4-5):	±2 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	Run, Ethernet, I/O
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	11
Wyjście przekaźnikowe: Typ:	Power Relay, Form A (SPST N.O.)
Relay Output: Contact Rating:	5 A @ 250 VAC/24 VDC (Resistive Load)
Relay Output: Operate Time:	10 ms (Max.)
Relay Output: Release Time:	5 ms (Max.)
Relay Output: Electrical Endurance:	10^5 ops.
Relay Output: Mechanical Endurance:	2 × 10^7 ops.
Relay Output: Power on Value:	Programmable
Relay Output: Safe Value:	Programmable
ETHERNET
Ethernet: Porty:	2 x RJ-45, 10/100 Base-TX, Swtich Ports
Ethernet: PoE:	Yes
Ethernet: LAN bypass:	Yes
Ethernet: Access Control:	ID, Password and IP Filter
Power
Power: Reverse Polarity Protection:	Yes
Power: Consumption:	4.6 W
Power: Powered from PoE:	IEEE 802.3af, Class2
Power: Powered from Terminal Block:	+12 ~ +48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	97 x 120 x 47 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 °C ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
