Główne cechy
- Obsługuje aplikację konwersji prędkości transmisji
- Obsługuje konwersję protokołu Modbus RTU/ASCII
- Tryb surowych danych dla większości protokołów zapytanie-odpowiedź
- Wbudowany serwer WWW do łatwej konfiguracji (HTTP)
- Pamięć podręczna zapewnia szybszą odpowiedź
Wprowadzenie

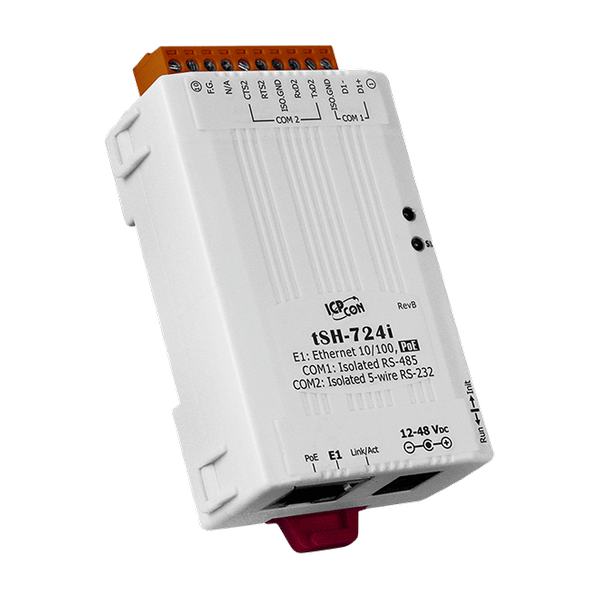

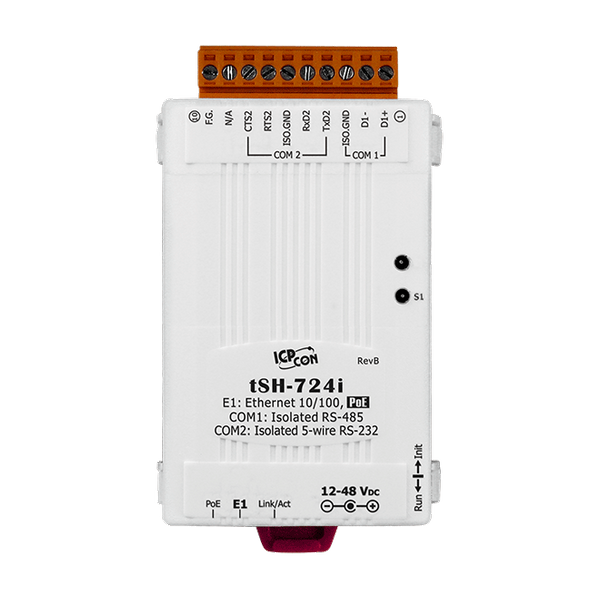

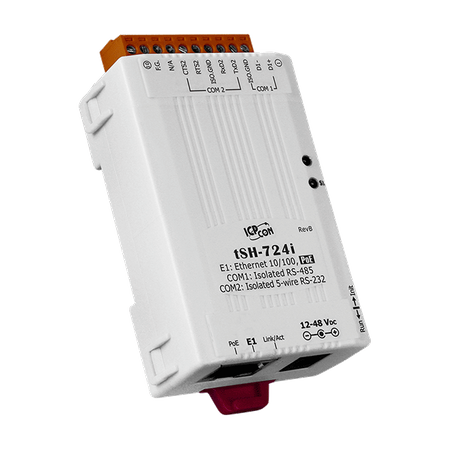

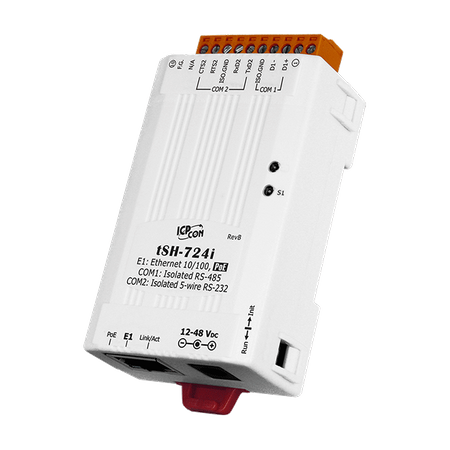

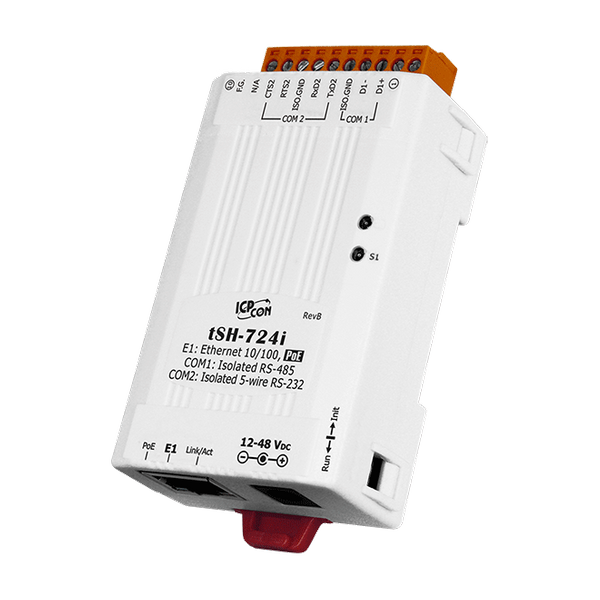

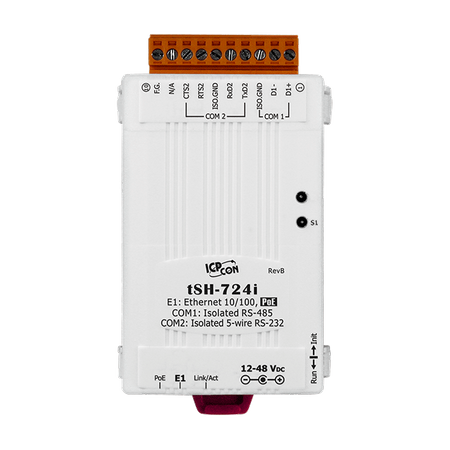

Moduł tSH-700 to urządzenie do współdzielenia i konwersji portów szeregowych, oferujące szereg funkcji, w tym "Konwersję Prędkości Transmisji", "Konwersję Modbus RTU/ASCII", "Dwóch Masterów na Jednego Slave'a" oraz "Funkcję Pamięci Podręcznej".
Wbudowany serwer WWW umożliwia łatwą konfigurację, bez konieczności używania poleceń konsoli.
Konwersja Prędkości Transmisji:
Ta funkcja umożliwia pojedynczemu urządzeniu master komunikację z urządzeniami slave przy użyciu różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja umożliwia pojedynczemu masterowi Modbus RTU/ASCII komunikację z urządzeniami slave Modbus RTU/ASCII przy użyciu różnych protokołów, prędkości transmisji i formatów danych.
Dwóch Masterów na Jednego Slave'a (tylko dla serii tSH-73x):
Ta funkcja umożliwia dwóm urządzeniom master podłączonym do różnych portów szeregowych współdzielenie urządzeń slave.
Wbudowana funkcja pamięci podręcznej zmniejsza obciążenie komunikacji szeregowej na porcie slave, eliminując zduplikowane zapytania, gdy dwa urządzenia master żądają tych samych informacji.
Wbudowany serwer WWW umożliwia łatwą konfigurację, bez konieczności używania poleceń konsoli.
Konwersja Prędkości Transmisji:
Ta funkcja umożliwia pojedynczemu urządzeniu master komunikację z urządzeniami slave przy użyciu różnych prędkości transmisji i formatów danych.
Konwersja Modbus RTU/ASCII:
Ta funkcja umożliwia pojedynczemu masterowi Modbus RTU/ASCII komunikację z urządzeniami slave Modbus RTU/ASCII przy użyciu różnych protokołów, prędkości transmisji i formatów danych.
Dwóch Masterów na Jednego Slave'a (tylko dla serii tSH-73x):
Ta funkcja umożliwia dwóm urządzeniom master podłączonym do różnych portów szeregowych współdzielenie urządzeń slave.
Uwaga: Zaleca się ustawienie wysokiej wartości czasu oczekiwania oraz interwału skanowania na dwóch masterach, ponieważ port slave jest teraz bardziej obciążony
Funkcja Pamięci Podręcznej:Wbudowana funkcja pamięci podręcznej zmniejsza obciążenie komunikacji szeregowej na porcie slave, eliminując zduplikowane zapytania, gdy dwa urządzenia master żądają tych samych informacji.
Zastosowania
Automatyzacja fabryk, budynków i domów, zdalna diagnostyka i zarządzanie, monitorowanie solarne.
Parametry techniczne:
| Product Range: | Converter |
Moduł CPU | |
| CPU Module: CPU: | 32-bit ARM |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator) ,
PoE (IEEE 802.3af, klasa 1) |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 (izolacja sygnału 3000 VDC) ,
1 x 5-wire RS-232 (3000VDC Signal Isolation) |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Odd, Even, Mark, Space |
| COM Ports: Data Bit: | 5, 6, 7, 8 |
| COM Ports: Stop Bit: | 1, 2 |
| COM Ports: Node Address: | RS-485 254 Nodes(max.) |
Power | |
| Power: Consumption: | 0.07 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 52 mm x 27 mm x 95 mm (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
