Główne cechy
- Zgodność ze standardem ISO 11898-2
- Zgodność ze specyfikacją CAN 2.0 A/B oraz FD
- Obsługa CAN FD dla standardów ISO i Non-ISO (Bosch) z możliwością przełączania
- Bitraty CAN FD dla pola danych od 100 kbps do 10000 kbps
- Bitraty CAN od 10 kbps do 1000 kbps
- Obsługa konfiguracji filtracji wiadomości CAN Bus
- Obsługa reguł przesyłania ramek CAN/CAN FD, reguł mapowania, łączenia i dzielenia
- Ruch wiadomości na każdym porcie do 10,000 fps
- Szybkość transmisji na każdym porcie może być różna dla dużej elastyczności
- Obsługa narzędzia Utility do ustawiania bitraty CAN/CAN FD
Wprowadzenie

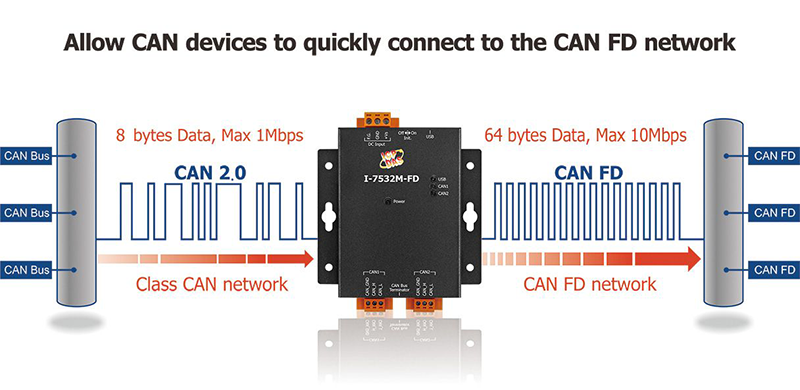

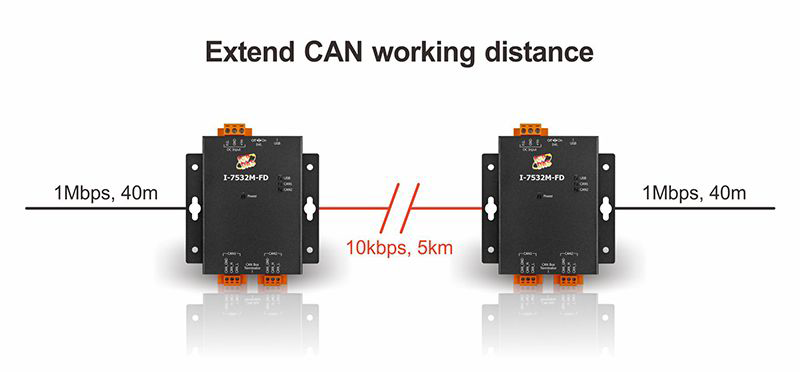

Model I-7532M-FD to lokalny most CAN/CAN FD (CAN ze zmiennym bitrate) używany do ustanowienia połączenia między dwoma sieciami CAN/CAN FD. Może zwiększyć pojemność obciążenia sieci, wydłużyć zasięg komunikacji, łączyć sieci CAN/CAN FD z różnymi bitrate oraz wspierać konwersje wiadomości między sieciami CAN i CAN FD. I-7532M-FD obsługuje konwersje wiadomości z CAN na CAN, CAN na CAN FD, CAN FD na CAN oraz CAN FD na CAN FD. Ponadto obsługuje reguły mapowania ramek, reguły łączenia (łączenie kilku wiadomości CAN w jedną wiadomość CAN FD) oraz reguły dzielenia (dzielenie jednej wiadomości CAN FD na kilka wiadomości CAN) dla specyficznych transformacji wiadomości. Użytkownicy mogą dowolnie stosować te reguły w swoich aplikacjach. Po podłączeniu portu USB do komputera, użytkownik może korzystać z narzędzia I-7532-FD Utility do konfiguracji bitrate oraz reguł modułu. Następnie moduł jest prosty i łatwy w obsłudze.
.png)
.png)
.png)
Zastosowania
- Systemy sterowania
- Automatyka budynkowa
- Automatyka przemysłowa
- Rozproszone akwizycje danych
| Product Range: | CAN Bus |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
1 x USB status ,
2 x CAN status |
USB | |
| USB: Specification: | USB 2.0 High Speed (480Mbps) |
| USB: Connector: | 1 x USB (Mini-B) |
| USB: Driver: | Built-in Windows 7/8.1/10/11 |
CAN | |
| CAN: Porty: | 2 |
| CAN: Baud Rate: | CAN bit rates: 10 k ~ 1 M bps, ,
CAN FD bit rates for data field: 100 k ~ 10M bps (*Note1) ,
Bit rate setting via utility tool |
| CAN: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photocoupler |
| CAN: Terminal Resistor: | Switch for 120Ω terminal resistor |
| CAN: Specification: | ISO 11898-2, CAN 2.0 A/B and FD |
| CAN: Filter: | Yes |
| CAN: Receive Buffer: | 128 frames |
| CAN: Time Delay: | [ 1Mbps (8-byte Data) ] ID-29bit => 160 us ; ID-11bit => 142 us ,
[ 10Kbps (8-byte Data) ] ID-29bit => 13.8 ms ; ID-11bit => 12 ms |
| CAN: Data Flow: | 10,000 FPS (each port) |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC |
| Power: Consumption: | 1.2 W |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 102 x 120 x 36 (W x L x H) |

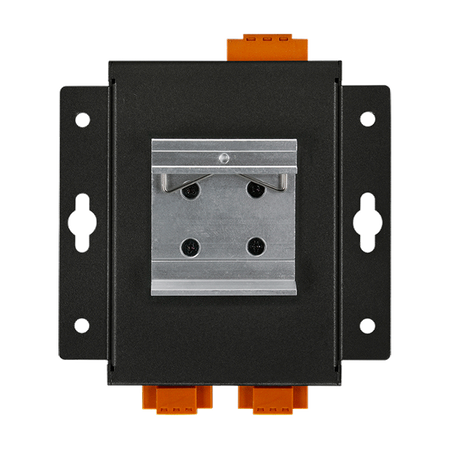

| Mechanical: Installation: | Wall Mount or DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
