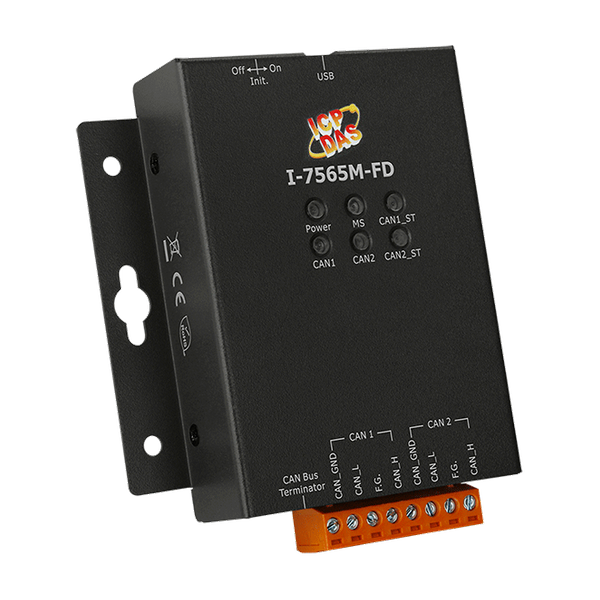

Name: I-7565M-FD
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Zgodność z USB 2.0 (High Speed)
Zgodność z normą ISO 11898-2
Zgodność z specyfikacją CAN 2.0 A/B i FD
Obsługa CAN FD dla standardów ISO i Non-ISO (Bosch), opcjonalnie przełączane
Szybkości bitów CAN FD dla pola danych od 100 kbps do 10000 kbps
Obsługa konfiguracji filtra wiadomości CAN Bus
Rozdzielczość znacznika czasu: 1 ms.
Zasilanie napięciem przez USB
Wbudowany watchdog
Wbudowany przełącznik DIP do wyboru rezystora końcowego 120 ohm dla CAN Bus
Obsługa aktualizacji oprogramowania układowego przez USB
Dostarczane narzędzie użytkowe do ustawień modułu i testowania komunikacji CAN Bus
Biblioteka API do tworzenia programów przez użytkownika

Wprowadzenie

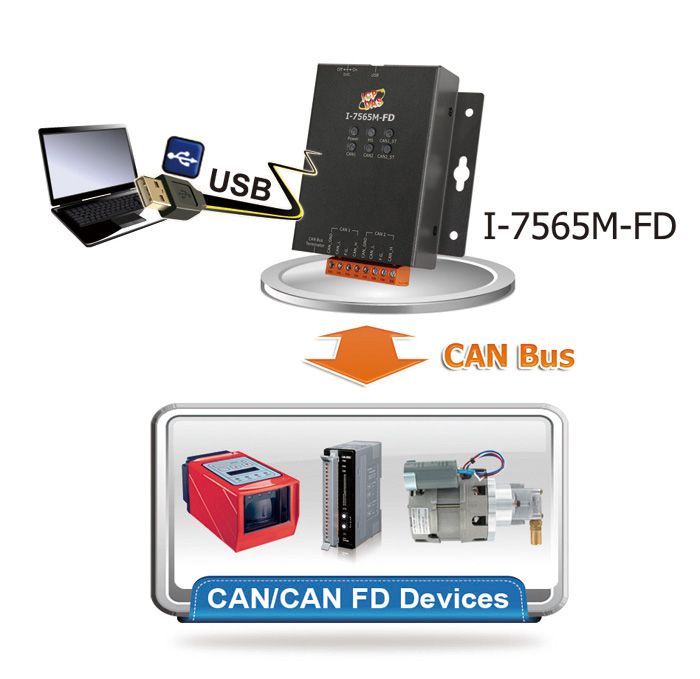

I-7565M-FD to konwerter USB na CAN/CAN FD (CAN z elastycznym wskaźnikiem danych) z dwoma kanałami CAN. Pozwala na przesyłanie/odbieranie ramek CAN/CAN FD i obsługuje specyfikacje CAN2.0A/2.0B oraz CAN FD (ISO/Bosch) oraz różne prędkości transmisji dla ramek CAN/CAN FD (od 10 kbps do 1000 kbps dla fazy arbitracji CAN i od 100 kbps do 10000 kbps dla fazy danych CAN FD). Po podłączeniu I-7565M-FD do komputera, komputer automatycznie załaduje odpowiedni sterownik urządzenia (hot plug & play). Dzięki temu użytkownicy mogą łatwiej i szybciej gromadzić i przetwarzać dane z sieci CAN Bus, stosując I-7565M-FD. Pola zastosowań mogą obejmować monitorowanie magistrali CAN, automatyzację budynków, zdalne zbieranie danych, kontrolę i monitorowanie środowiska, sprzęt laboratoryjny i badawczy, automatyzację fabryk itp. Poniżej przedstawiono strukturę zastosowania modułu USB na CAN/CAN FD. Komputer może być hostem CAN, monitorem lub HMI do dostępu/kontroli urządzeń CAN/CAN FD przez sieć CAN przy użyciu konwertera I-7565M-FD. Moduł umożliwia użytkownikom łatwą komunikację z urządzeniami CAN/CAN FD z poziomu komputera wyposażonego w interfejs USB.

Zastosowania

• Systemy sterowania
• Automatyzacja budynków
• Automatyzacja fabryk
• Systemy monitorowania
• Automatyzacja pojazdów

Parametry techniczne:

Product Range:	CAN Bus
Software
Software: SDK:	C#.Net, VB.Net, VC++.Net
Wskaźniki LED
LED Indicators: Status:	1 x Power , 1 x Module status , 4 x CAN status
USB
USB: Specification:	USB 2.0 High Speed (480Mbps)

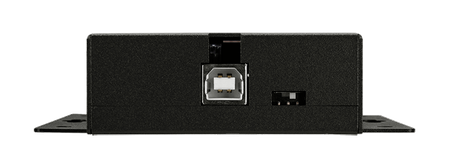

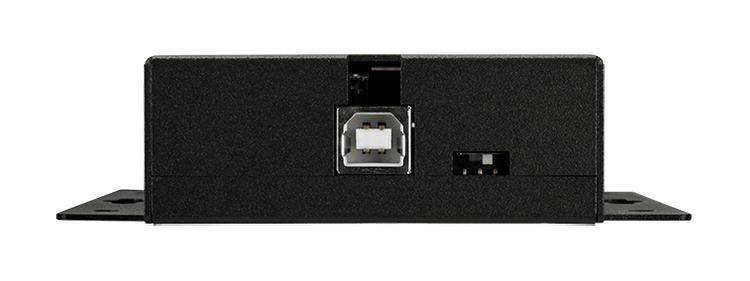

USB: Connector:	1 x USB (Type B)
USB: Driver:	Built-in Windows 7/8.1/10/11
CAN
CAN: Porty:	2
CAN: Baud Rate:	CAN bit rates: 10 k ~ 1 M bps, , CAN FD bit rates for data field: 100 k ~ 10M bps (*Note1)
CAN: Isolation:	3000 VDC for DC-to-DC, 2500 Vrms for photocoupler
CAN: Terminal Resistor:	DIP switch for the 120 Ω terminal resistor
CAN: Specification:	ISO 11898-2, CAN 2.0 A/B and FD
CAN: Filter:	Yes
CAN: Receive Buffer:	128 data frames
CAN: Data Flow:	3000 fps for Tx/Rx (Total CAN ports)
Power
Power: Input Range:	USB power delivery
Power: Consumption:	1.5 W
Mechaniczny
Mechanical: Casing:	Metal
Mechanical: Dimensions (mm):	111 x 102 x 27 (W x L x H)
Mechanical: Installation:	Wall mount
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
