Główne cechy
- Mocny MCU obsługujący efektywny ruch sieciowy
- 2 x złącza RJ-45 EtherCAT
- Przesyłanie danych I/O między dwiema sieciami
- Umożliwia integratorom systemów modernizację starych urządzeń automatyki do nowoczesnych struktur komunikacji EtherCAT
- Nie wymaga zmian sprzętowych ani programowych w podłączonym urządzeniu
- Kompatybilny ze wszystkimi sterownikami PLC wspierającymi EtherCAT
- Pełna konwersja protokołów szeregowych, brak potrzeby stosowania bloków funkcyjnych PLC
- Obsługuje maksymalnie 256 słów danych wejściowych i 256 słów danych wyjściowych
- Obsługuje interfejs portu szeregowego
- Obsługuje protokół Modbus RTU (Slave)
- Obsługuje porty RS-232/422/485
- Maksymalna szybkość transmisji 115200 bps
- Obsługuje kody funkcji Modbus 03, 04, 06 i 16
Wprowadzenie

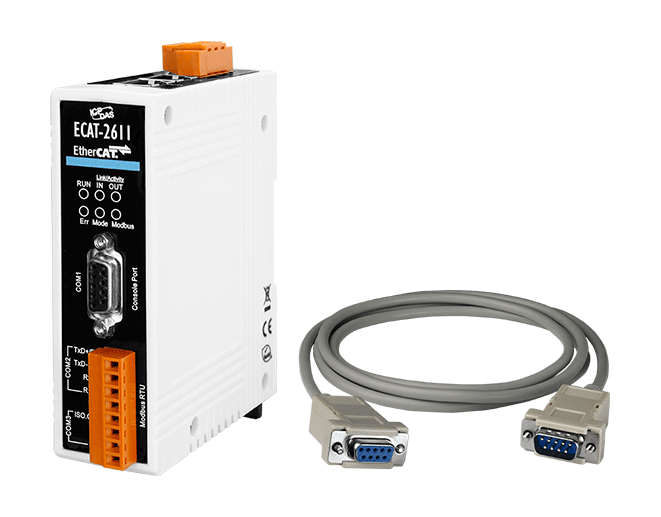

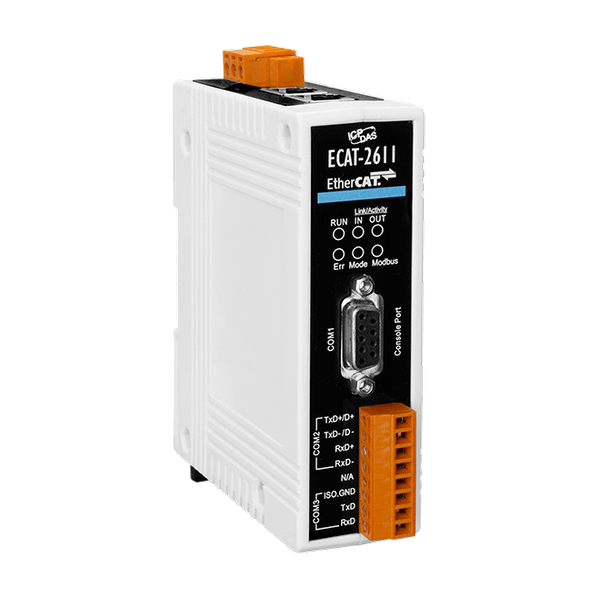

ECAT-2611 to sprawdzony i zaufany moduł bramki konwertera protokołów, który pozwala na bezproblemowe połączenie urządzeń między sieciami EtherCAT i Modbus RTU. ECAT-2611 działa jako urządzenie Slave w obu sieciach, umożliwiając przesyłanie danych I/O między nimi. ECAT-2611 zapewnia bufor wymiany danych, co pozwala dwóm różnym systemom (EtherCAT Master i Modbus RTU Master) łatwo i szybko wymieniać dane w bardziej zróżnicowanych aplikacjach.
Zastosowania
Parametry techniczne:
| Product Range: | Gateway |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232/422/485 |
| COM Ports: Protocol: | Modbus RTU (Salve) |
EtherCAT | |
| EtherCAT: Ports: | RJ-45 x 2 ,
Distance between Stations: Max. 100 m (100BASE-TX) ,
Data Transfer Medium: Ethernet/EtherCAT Cable (Min. CAT 5e) |
| EtherCAT: Cycle Time: | 10 ms |
| EtherCAT: Distributed Clocks: | N/A |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +12 VDC ~ +48 VDC |
| Power: Consumption: | 0.1 A @ 24 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 99 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
